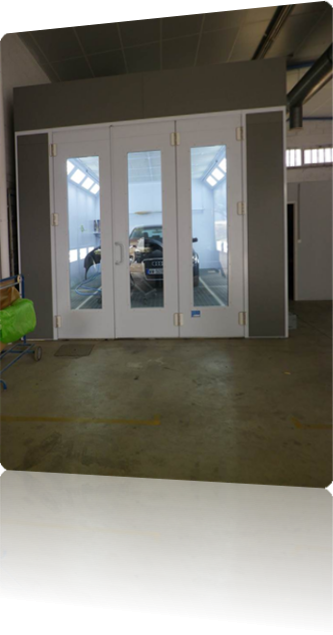

Cabines de peinture modeles kristal

Dimensions : Longueur mm 6.610 (6.730) / Largeur mm. 3.960 (4.070) / Hauteur mm. 2.550 ou 2.800(3.280)
• Soubassement génie civil : caillebotis avec filtres Paint-stop - max poids x roue . 470 kg
• Eléments Frontaux à 3 ou 4 battants (un utilisé comme porte de service) pour l'accès de véhicules, – ouverture centrale 2.840 x 2.470 mm. Vitres panoramiques
• Panneaux latéraux réalisés en double feuille calorifugées avec laine de roche
• Porte de service avec hublot
• Plafond filtrant sur toute la longueur de la cabine
• Eclairage : 2 rangées de hublots avec 4 tubes fluorescents placées sur les élément obliques en haut de la cabine de la cabine : 40 tubes néons
Groupe générateur en surpression totale (Nos cabines existent en version surpression équilibrée) :
En double paroi calorifugée avec 1 échangeur entièrement en inox et 2 MOTEURS DE KW 5,5 "MARELLI ", 380 volts avec démarrage temporisé. 2 ventilateurs centrifuges à double ouïe d'aspiration, à faible rotation (environ 900 tours/minute) permettant d'obtenir un niveau sonore inférieur à 80 dB (A), sur roulements à billes graissés à vie.
• Dimensions du groupe générateur: 2.200x1.700 avec échangeur de chaleur en acier Aisi 430 et bruleur fioul ou gaz / joint anti-vibration - Système veine d'air
Puissance thermique: 250.000 kcal/h (255 kw)
- 1 groupe générateur avec 1 extracteur en surpression équilibrée est également proposé pour tous les modèles: (Voir les options ci-dessous).
• Gaines entrée/sortie air + cheminée gaz brûlés (sauf veine d'air pour les gaz brûlés)
• Tableau de commande avec indicateur de pression KIMO
• Normes CARSAT (vitesse air 0.3 m/s)
OPTIONS:
a) Longueurs
Longueur 6.600 mm.
Longueur 6.100 mm.
Longueur 7.210 mm.
b) Hauteur
Augmentation pour hauteur 2.80 mm.: DE LUXE, KRISTAL ET OURAGAN- 6.010/6.610/ 7.210 mm.
Augmentation pour hauteur: pour SUPERLUXE: Hauteur 2.890 mm. - 6.010/6.610/ 7.210 mm.
hauteur interne jusqu’à 3.500 mm. dans les longueurs: 6.010/6.610/ 7.210 mm.
Hauteurs réduites possibles: Hors standard de 10/20 cm
C) Eclairage sur les parois latérales de série incluant la partie supérieure
sur les modèles Ouragan (2 rampes en partie supérieure) De Luxe (2 X 2 rampes) et Superluxe (2 X 3 rampes )
° Pour les modèles Kristal et Ouragan l'éclairage en partie inférieure est en option
d) Portail de sortie
Porte de Sortie à 3 et 4 battants: De série en 4 battants sur les modèles de Luxe et Super de Luxe
a) Génie civil
DE LUXE, KRISTAL ET OURAGAN - 6.010 / 6.010 mm. / 7.210 mm: Superluxe jusqu'à 8 210 mm
b) Soubassement métallique (mêmes dimensions que sur génie civil)
Poid maximum x roue 470 kg à 680 Kg
c) 3 types de rampes:
1.1 Rampe externe totale
1.2 Rampe interne fixe
1.3 Rampe interne pneumatique
. GROUPES GENERATEURS:
a) Groupe Générateur à surpression équilibrée:
- Groupe à Surpression équilibrée simple
- Groupe à Surpression équilibrée prédisposé pour Charbon Actifs
- Groupe à Surpression équilibrée avec Charbon Actifs
b) 3 types de brûleurs:
- Brûleur à gaz à échangeur Riello
- Brûleur à gaz veine d’air Riello
- Brûleur fioul Riello
- Panneaux radiants
2. TABLEAUX DE COMMANDE:
a) Tableau de Commande simplifié
b) Tableau de Commande en Plc
c) Tableau de commande “Touch Screen”
- "Touch Screen” - 7”
- “Touch Screen”- 10”
d) Réglage manuel ou automatique de la pression pour le système en surpression équilibrée:
- Réglage manuel
- Inverter avec tableau PLC
CABINE SUPERLUXE EN 4 260 mm à 4 560 mm de large:
- Plusieurs longueurs disponibles jusqu'à 8 210 mm de Long voire pour VUL
- 3 éclairages de chaque côté
