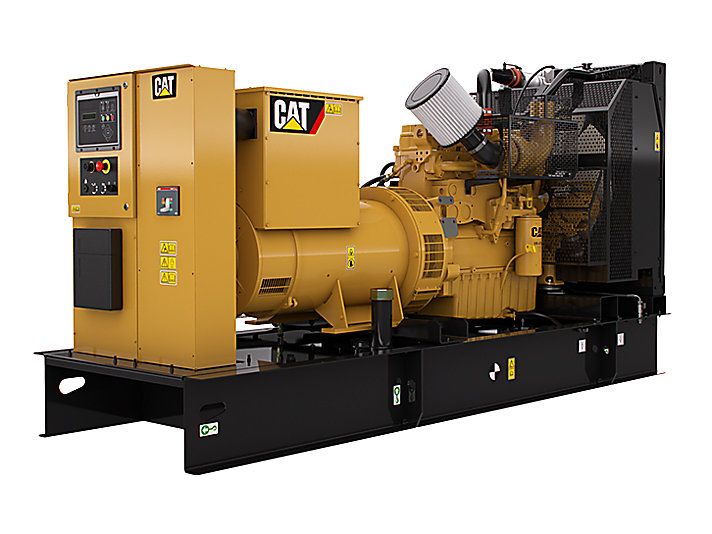

C9 (50 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 230 à 330 kva

Produisant une puissance fiable de 230 à 330 kVa à 50 Hz, nos groupes électrogènes C9 sont conçus pour être conformes aux exigences en matière de réponse transitoire de la norme ISO 8528-5. Tous les groupes électrogènes C9 sont conçus conformément aux normes sur les émissions relatives aux applications d'urgence fixes (Tier 3) selon l'EPA.
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE Caractéristique nominale minimale 230 kVA Caractéristique nominale maximale 330 kVA Stratégie antipollution/d'économie de carburant Norme européenne Stage IIIA Tension 220 à 480 V
Fréquence 50 Hz Vitesse 1500 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C9 ATAAC, I-6, diesel refroidi par eau à quatre temps
Alésage 112 mm
Course 149 mm
Cylindrée 8.8 l
Taux de compression 16.1:1
Aspiration Refroidisseur d'admission air-air Circuit de carburant Système hydraulique à injecteurs-pompes électroniques
Type de régulateur Adem™ A4
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 3988 mm
Largeur maximale 1207 mm
Hauteur maximale 1867 mm
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 230 kVA
Caractéristique nominale maximale 330 kVA
Stratégie antipollution/d'économie de carburant
Norme européenne Stage IIIA
Tension 220 à 480 V
Fréquence 50 Hz
Vitesse 1500 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C9 ATAAC, I-6, diesel refroidi par eau à quatre temps
Alésage 112 mm
Course 149 mm
Cylindrée 8.8 l
Taux de compression 16.1:1
Aspiration Refroidisseur d'admission air-air Circuit de carburant Système hydraulique à injecteurs-pompes électroniques
Type de régulateur Adem™ A4
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 3988 mm
Largeur maximale 1207 mm
Hauteur maximale 1867 mm
CIRCUIT D'ADMISSION D'AIR

• Filtre à air, usage occasionnel avec filtre en papier jetable

PANNEAUX DE COMMANDE

• EMCP 4.2

CIRCUIT DE REFROIDISSEMENT

• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie
• Radiateur et ventilateur de refroidissement avec protection
• Liquide de refroidissement longue durée Caterpillar
• Canalisation de vidange du liquide de refroidissement avec vanne

CIRCUIT D'ÉCHAPPEMENT

• Flexible d'échappement en acier inoxydable, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client ; expédiés en vrac

CIRCUIT DE CARBURANT

• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures
• Réservoir de carburant standard ouvert / base fournie

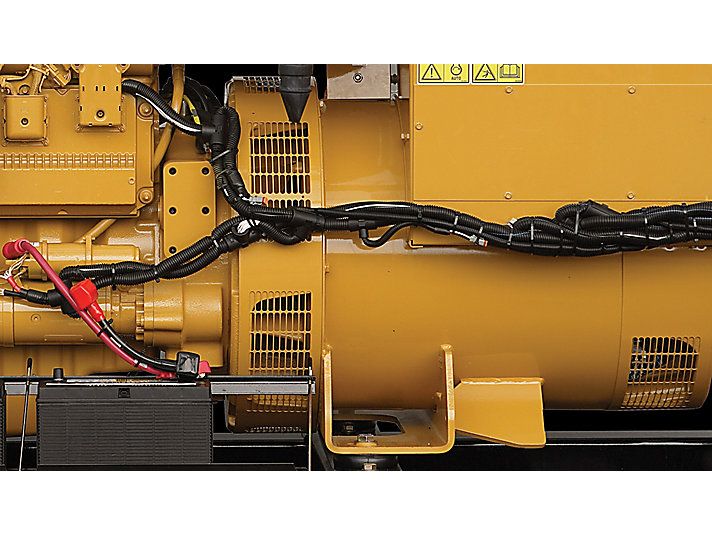

ALTERNATEURS ET ÉQUIPEMENTS POUR ALTERNATEUR

• 12 conducteurs
• Disjoncteur en option obligatoire, IEC, 3 pôles, monté dans un groupe électrogène
• Régulateur de tension (détection monophasée)
• Panneau de câblage basse tension (BT) (CA/CC)
• Protection IP23
• Groupe électrogène, IP22

SYSTÈME DE RÉGULATION

• Régulateur électronique Cat (ADEM A4)

SYSTÈME DE LUBRIFICATION

• Robinets de vidange d'huile
• Huile de graissage
• Refroidisseur d'huile

MONTAGE

• Comprend des solutions de levage et des points de terminaison des canalisations de vidange d'huile de graissage et du liquide de refroidissement
• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur

CIRCUIT DE DÉMARRAGE/CHARGE

• Batterie de 24 V avec rack et câbles

NORMAL

• Moteur et alternateur repeints, « Caterpillar Yellow »

CERTIFICATIONS

• Certificat européen de conformité
• Certificat mondial pour CEI

CIRCUITS D'ADMISSION D'AIR

• Filtre à air à élément simple

DISJONCTEURS

• Mises à niveau du disjoncteur 4 pôles (IEC-100 % nominal) : 400, 630, 800 et 100 A

PANNEAUX DE COMMANDE

• Dispositifs de protection du panneau de commande : Relais d'anomalie de terre ; anomalie de mise à la masse avec fuite à la terre ; arrêt de surcharge par disjoncteur ; arrêt pour cause de faible niveau de carburant ; alarme de niveau de carburant bas ; capteur de niveau de carburant
• Options du panneau de commande : Contacts hors tension ; klaxon d'alarme local ; affichage de la température d'huile

CIRCUIT DE REFROIDISSEMENT

• Bride de conduite de radiateur
• Alarme de température de liquide de refroidissement basse

ENCEINTES

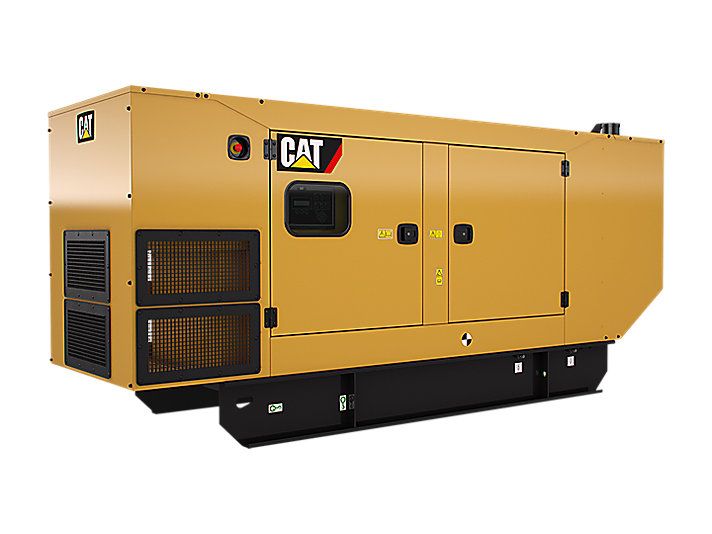

• Enceinte insonorisée
• Enceinte insonorisée pour bruit ambiant élevé

CIRCUIT D'ÉCHAPPEMENT

• Kits de coudes 5 et 6 in
• Adaptateur de bride 5 à 6 in
• Silencieux - extrémité entrée / extrémité sortie ; atténuation de 10 ou 25 dBA
• Bride 6 in

CIRCUIT DE CARBURANT

• Base du réservoir de carburant à double paroi intégrée

ALTERNATEURS ET ÉQUIPEMENTS

• Alternateur à aimant permanent
• Alternateurs CIP, AREP, surdimensionnés

MONTAGE

• Base de patin étroite

CIRCUIT DE DÉMARRAGE/CHARGE

• Réchauffeur d'eau des chemises
• Chargeur de batterie simple 5 A
• Coupe-batterie
