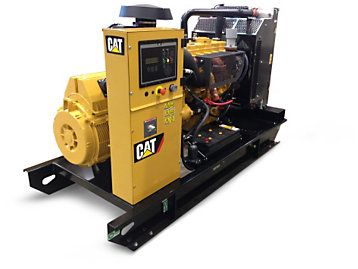

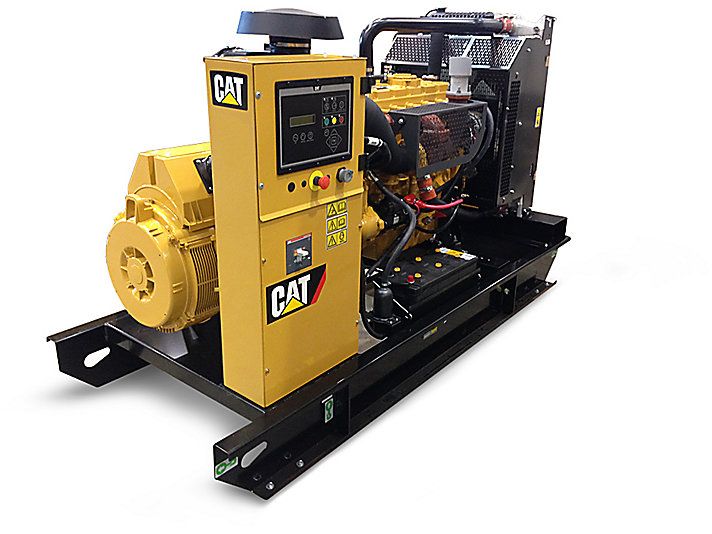

C7.1 (60 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 120 à 175 kw

Produisant une puissance fiable de 120 à 175 ekW à 60 Hz, nos groupes électrogènes diesel C7.1 sont conçus pour être conformes aux exigences en matière de réponse transitoire de la norme ISO 8528-5. Les groupes électrogènes C7.1 sont tous disponibles dans une large gamme de niveaux d'émissions.
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 120 kWe
Caractéristique nominale maximale 175 kWe
Stratégie antipollution/d'économie de carburant Pas de réglementation
Tension 208 à 480 V
Fréquence 60 Hz
Vitesse 1800 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C7.1 6
cylindres en ligne, diesel 4 temps
Alésage 105 mm
Course 135 mm
Cylindrée 7.01 B
Taux de compression 16.5:1
Aspiration À turbocompresseur et refroidisseur d'admission air-air Circuit de carburant Rampe commune
Type de régulateur ADEM™A4
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 2500 mm
Largeur maximale 1320 mm
Hauteur maximale 1626 mm
CIRCUIT D'ADMISSION D'AIR

• Filtre à air ; usage occasionnel avec élément jetable
• Filtre à air ; usage occasionnel avec élément jetable

PANNEAUX DE COMMANDE

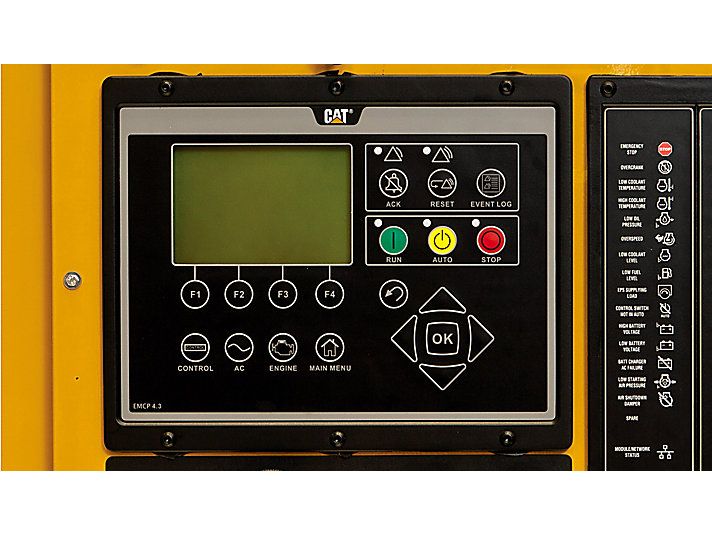

• EMCP 4.1
• Panneau de commande EMCP4.1

CIRCUIT DE REFROIDISSEMENT

• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie
• Canalisation de vidange du liquide de refroidissement avec vannes
• Liquide de refroidissement longue durée Caterpillar
• Radiateur et ventilateur de refroidissement avec protections
• Radiateur et ventilateur de refroidissement avec protections

CIRCUIT D'ÉCHAPPEMENT

• Tubulure, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client ; expédiés en vrac

CIRCUIT DE CARBURANT

• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures
• Réservoir de carburant standard ouvert / base fournie
• Réservoir de carburant standard ouvert / base fournie
• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures

SYSTÈME DE LUBRIFICATION

• Canalisation de vidange d'huile avec vanne
• Huile de graissage
• Canalisation de vidange d'huile avec vanne
• Huile de graissage

ALTERNATEUR ET ÉQUIPEMENTS POUR ALTERNATEUR

• Régulateur de tension (détection monophasée)
• 12 conducteurs
• Panneau de tour, IP22, entrée de câble inférieure
• Protection IP23
• Panneau de câblage basse tension (BT) (CA/CC)
• Disjoncteur, IEC, 3 pôles, monté dans le panneau de tour
• Disjoncteur, IEC, 3 pôles, monté dans le panneau de tour
• Protection IP23
• Panneau de tour, IP22, entrée de câble inférieure
• 12 conducteurs

MONTAGE

• Inclut une solution de levage et des points à glisser
• Points de terminaison des canalisations de vidange d'huile de graissage et du liquide de refroidissement
• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur
• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur
• Inclut une solution de levage et des points à glisser

GROUPE ÉLECTROGÈNE MONTÉ

• Canalisations de carburant flexibles vers connexions NPT de la base
• Températures ambiantes standard jusqu'à 50 °C (122 °F)
• Radiateur et ventilateur de refroidissement complet avec protections
• Isolation classe H
• Admission d'air de l'alternateur anti-projection (NEMA 2, IP23)

CIRCUIT DE DÉMARRAGE/CHARGE

• Batterie de 24 V avec rack et câbles

SYSTÈME DE RÉGULATION

• Système de régulation mécanique et électrique - selon le modèle
• Système de régulation mécanique et électrique - selon le modèle

NORMAL

• Moteur et alternateur prépeints, « Caterpillar Yellow »
• Moteur et alternateur prépeints, « Caterpillar Yellow »

SYSTÈME DE L'ALTERNATEUR

• Aimant permanent
• Détection triphasée
• Alternateurs de châssis LC, en option
• Dépose de l'alternateur
• Kit statisme en quadrature
• Châssis R à enroulement secondaire : R2273L4 SE alt aux 07, alt aux 08 et alt aux 10
• Réchauffeur anti-condensation
• Alternateur de châssis LC avec isolation dotée d'une protection spéciale environnement marin, en option

OPTIONS DE GROUPE ÉLECTROGÈNE MONTÉ

• Pare-pierres de radiateur

DISJONCTEURS

• Dispositif de disjoncteur verrouillable par cadenas
• Disjoncteurs 4 pôles 250 A, 400 A et 630 A

SYSTÈME DE COMMANDE

• Contacts hors tension pour l'alarme commune
• EMCP 4.2
• Contacts hors tension pour groupe électrogène en marche
• Chargeur de batterie statique
• Réchauffeur de panneau de contrôle commande

OPTIONS DU PANNEAU DE COMMANDE

• Contacts hors tension
• Potentiomètre de réglage de la vitesse
• Chargeur de batterie
• Alarme sonore montée sur panneau
• Arrêt d'urgence avec clé
• Contacts de réglage de la vitesse
• Arrêt de surcharge par disjoncteur
• Réchauffeur de panneau de contrôle commande
• Anomalie de masse (2 fils uniquement)
• Fuite de masse (2 fils uniquement)
• Contacts de réglage de la vitesse
• Chargeur de batterie
• Anomalie de masse (2 fils uniquement)
• Fuite de masse (2 fils uniquement)

CIRCUIT DE REFROIDISSEMENT

• Température du liquide de refroidissement basse
• Réchauffeur de liquide de refroidissement
• Arrêt en cas de niveau de liquide de refroidissement bas
• Arrêt en cas de niveau de liquide de refroidissement bas

ENCEINTES

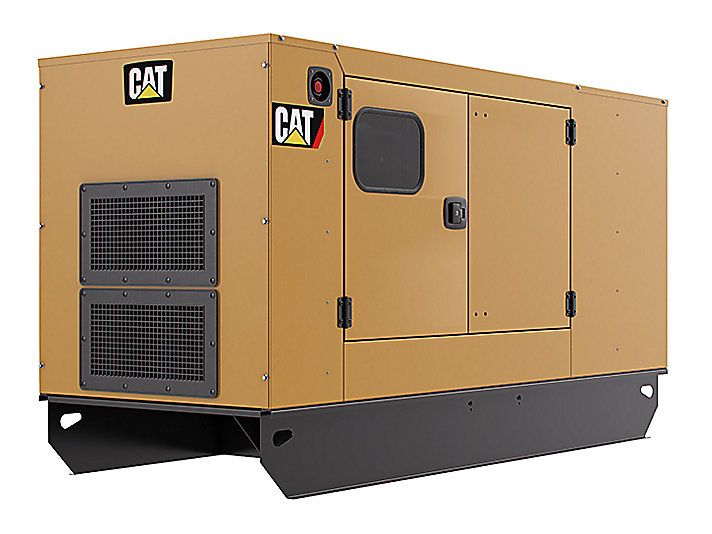

• Enceinte insonorisée de niveaux 1 et 2
• Options de location (CAE uniquement) - Levage en un point unique
• Options de location (CAE uniquement) - Fiches femelles CEE pour l'enceinte
• Options de location (CAE uniquement) - Plaque obturatrice de prise
• Options de location (CAE uniquement) - Pack de location
• Options de location (CAE uniquement) - Plaque obturatrice de prise
• Options de location (CAE uniquement) - Fiches femelles CEE pour l'enceinte
• Enceinte insonorisée de niveau 2

CERTIFICATIONS EUROPÉENNES

• Mise à niveau pour ensemble STD pour CE

OPTIONS DE MONTAGE

• Kit d'installation de silencieux
• Dépose du silencieux industriel
• Silencieux résidentiel
• Dépose de la batterie
• Régulateur électronique
• Régulateur électronique

RAPPORTS DE TESTS

• Rapport d'essai PGS à un facteur de puissance de 1,0
• Rapport d'essai PGS à un facteur de puissance de 0,8

NORMAL

• Pare-pierres / bride trans radiateur

CIRCUITS DE CARBURANT

• Arrêt en cas de niveau de carburant bas
• Réservoir de carburant à double paroi homologué DEFRA
• Base de réservoir étroite ensemble ouvert
• Base à patin compact pour groupes ouverts
• Base à patin pour ensembles d'enceintes CALG
• Alarme de faible niveau de carburant
• Alarme de niveau élevé de carburant
• Arrêt en cas de niveau de carburant bas
• Alarme de faible niveau de carburant
• Base à patin compact pour groupes ouverts

CERTIFICATIONS MONDIALES

• Homologation pour CEI
• Homologation pour CEI

BORNE D'ALIMENTATION

• Disjoncteur, IEC, 4 pôles

ACCESSOIRES / DIVERS

• Emballage - ensemble compact
• Emballage - ensemble avec toit
