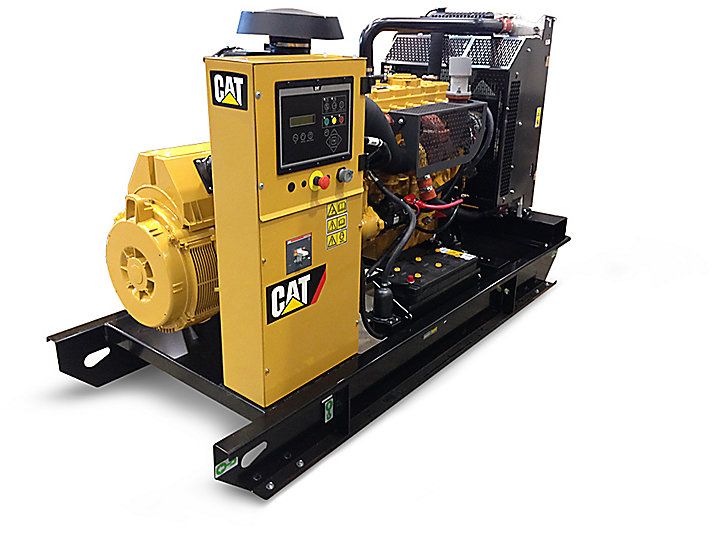

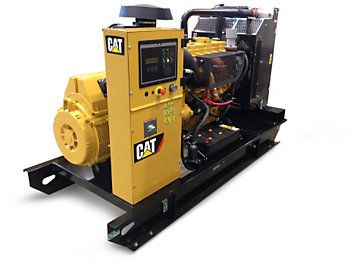

C7.1 (50 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 135 à 220 kva

Produisant une puissance fiable de 135 à 220 kVa à 50Hz, nos groupes électrogènes C7.1 sont conçus pour être conformes aux exigences en matière de réponse transitoire de la norme ISO 8528-5. Les groupes électrogènes C7.1 sont tous disponibles dans une large gamme de niveaux d'émissions.
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 135 kVA
Caractéristique nominale maximale 220 kVA
Stratégie antipollution/d'économie de carburant Non réglementé, norme européenne Stage IIIA Tension 110 à 480 V
Fréquence 50 Hz
Vitesse 1500 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C7.1 Cat®
Alésage 105 mm
Course 135 mm
Cylindrée 7 l
Taux de compression 16.0:1, 18.2:1
Aspiration À turbocompresseur et refroidisseur d'admission air-air Circuit de carburant Injection directe
Type de régulateur Mécanique
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 2500 mm
Largeur maximale 1320 mm
Hauteur maximale 1626 mm
CIRCUIT D'ADMISSION D'AIR

• Filtre à air ; usage occasionnel avec élément jetable
• Filtre à air ; usage occasionnel avec élément jetable

PANNEAUX DE COMMANDE

• EMCP 4.1
• Panneau de commande EMCP4.1

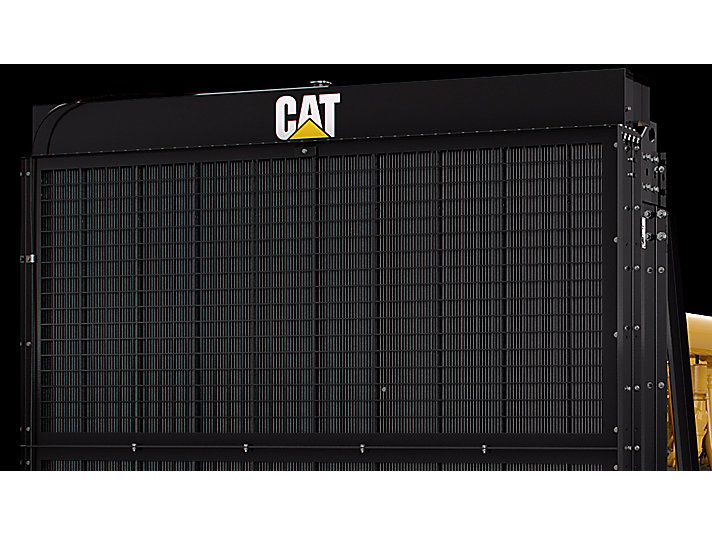

CIRCUIT DE REFROIDISSEMENT

• Radiateur et ventilateur de refroidissement avec protections
• Liquide de refroidissement longue durée Caterpillar
• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie
• Canalisation de vidange du liquide de refroidissement avec vannes
• Radiateur et ventilateur de refroidissement avec protections

CIRCUIT DE CARBURANT

• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures
• Réservoir de carburant standard ouvert / base fournie
• Réservoir de carburant standard ouvert / base fournie
• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures

CIRCUIT D'ÉCHAPPEMENT

• Tubulure, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client ; expédiés en vrac

ALTERNATEUR ET ÉQUIPEMENTS POUR ALTERNATEUR

• Panneau de câblage basse tension (BT) (CA/CC)
• Protection IP23
• Panneau de tour, IP22, entrée de câble inférieure
• 12 conducteurs
• Régulateur de tension (détection monophasée)
• Disjoncteur, IEC, 3 pôles, monté dans le panneau de tour

SYSTÈME DE RÉGULATION

• Système de régulation mécanique et électrique - selon le modèle
• Système de régulation mécanique et électrique - selon le modèle

SYSTÈME DE LUBRIFICATION

• Huile de graissage
• Canalisation de vidange d'huile avec vanne
• Canalisation de vidange d'huile avec vanne
• Huile de graissage

MONTAGE

• Inclut une solution de levage et des points à glisser
• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur
• Points de terminaison des canalisations de vidange d'huile de graissage et du liquide de refroidissement
• Inclut une solution de levage et des points à glisser
• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur

ALTERNATEURS ET ÉQUIPEMENTS POUR ALTERNATEUR

• Panneau de tour, IP22, entrée de câble inférieure
• Disjoncteur, IEC, 3 pôles, monté dans le panneau de tour
• Protection IP23
• 12 conducteurs

CIRCUIT DE DÉMARRAGE/CHARGE

• Batterie de 24 V avec rack et câbles

NORMAL

• Moteur et alternateur prépeints, « Caterpillar Yellow »
• Moteur et alternateur prépeints, « Caterpillar Yellow »

SYSTÈME DE L'ALTERNATEUR

• Kit statisme en quadrature
• Réchauffeur anti-condensation
• Aimant permanent
• Alternateurs de châssis LC, en option
• Détection triphasée
• Alternateur de châssis LC avec isolation dotée d'une protection spéciale environnement marin, en option
• Châssis R à enroulement secondaire : R2273L4 SE alt aux 07, alt aux 08 et alt aux 10
• Dépose de l'alternateur

DISJONCTEURS

• Dispositif de disjoncteur verrouillable par cadenas
• Disjoncteurs 4 pôles 250 A, 400 A et 630 A

SYSTÈME DE COMMANDE

• EMCP 4.2
• Contacts hors tension pour l'alarme commune
• Contacts hors tension pour groupe électrogène en marche
• Réchauffeur de panneau de contrôle commande
• Chargeur de batterie statique

OPTIONS DU PANNEAU DE COMMANDE

• Arrêt de surcharge par disjoncteur

CIRCUIT DE REFROIDISSEMENT

• Température du liquide de refroidissement basse
• Réchauffeur de liquide de refroidissement
• Arrêt en cas de niveau de liquide de refroidissement bas
• Arrêt en cas de niveau de liquide de refroidissement bas

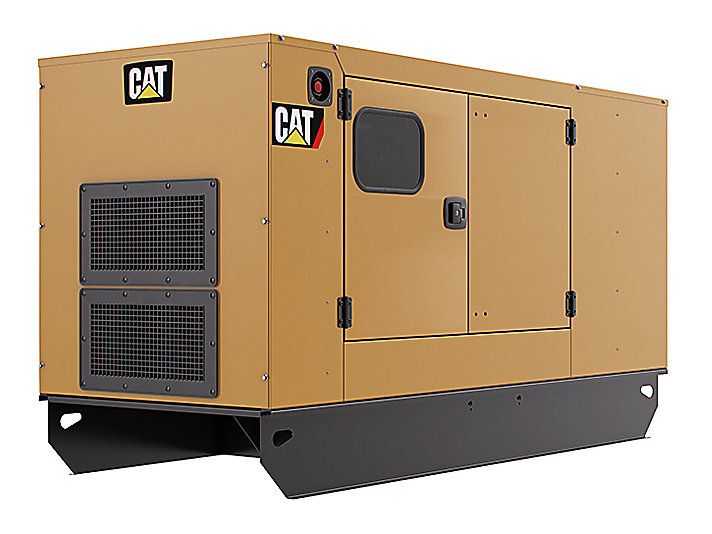

ENCEINTES

• Options de location (CAE uniquement) - Levage en un point unique
• Enceinte insonorisée de niveau 2
• Options de location (CAE uniquement) - Pack de location
• Options de location (CAE uniquement) - Fiches femelles CEE pour l'enceinte
• Options de location (CAE uniquement) - Plaque obturatrice de prise
• Enceinte insonorisée de niveau 1
• Options de location (CAE uniquement) - Fiches femelles CEE pour l'enceinte
• Options de location (CAE uniquement) - Plaque obturatrice de prise

CERTIFICATIONS EUROPÉENNES

• Mise à niveau pour ensemble STD pour CE

CIRCUITS DE CARBURANT

• Alarme de niveau élevé de carburant
• Réservoir de carburant à double paroi homologué DEFRA
• Base à patin compact pour groupes ouverts
• Base de réservoir étroite ensemble ouvert
• Base à patin pour ensembles d'enceintes CAL
• Arrêt en cas de niveau de carburant bas
• Alarme de faible niveau de carburant
• Alarme de faible niveau de carburant
• Arrêt en cas de niveau de carburant bas
• Base à patin compact pour groupes ouverts

CERTIFICATIONS MONDIALES

• Homologation pour CEI
• Homologation pour CEI

OPTIONS DE MONTAGE

• Silencieux résidentiel
• Régulateur électronique
• Kit d'installation de silencieux
• Régulateur électronique
• Dépose de la batterie
• Dépose du silencieux industriel

RAPPORTS DE TESTS

• Rapport d'essai PGS à un facteur de puissance de 0,8
• Rapport d'essai PGS à un facteur de puissance de 1,0

NORMAL

• Pare-pierres / bride trans radiateur

BORNE D'ALIMENTATION

• Disjoncteur, IEC, 4 pôles

ACCESSOIRES / DIVERS

• Emballage - ensemble avec toit
• Emballage - ensemble compact
