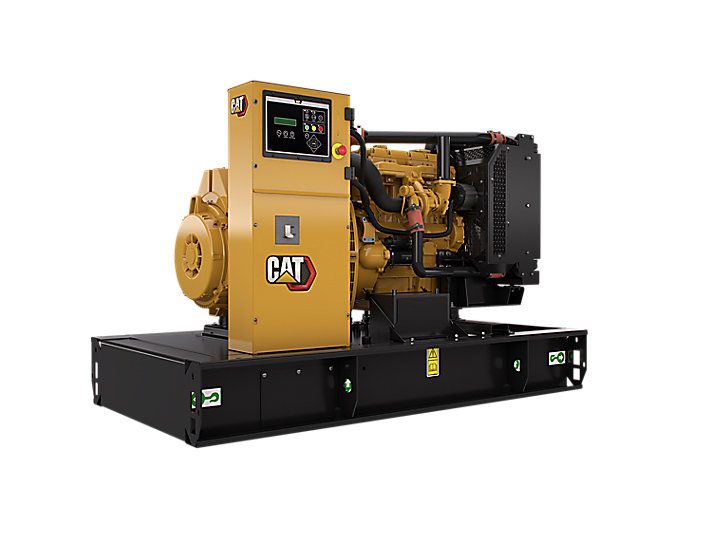

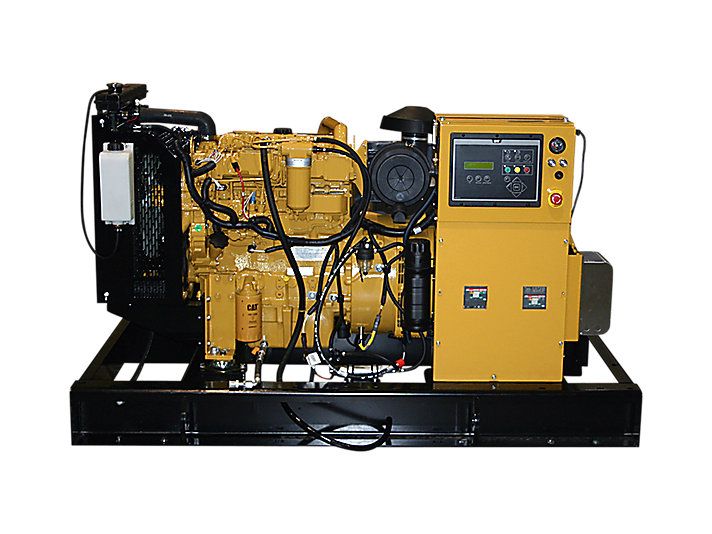

C4.4 (60 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 72 à 100 kw

Produisant une puissance fiable de 72 à 100 ekW à 60 Hz, nos groupes électrogènes diesel C4.4 sont conçus pour être conformes aux exigences en matière de réponse transitoire de la norme ISO 8528-5. Tous les groupes C4.4r respectent les normes sur les émissions relatives aux applications d'urgence fixes (Tier 3) selon l'EPA.
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 72 ekW
Caractéristique nominale maximale 100 ekW
Stratégie antipollution/d'économie de carburant Certification EPA américaine, Tier 3
Tension 110 à 480 V
Fréquence 60 Hz
Vitesse 1800 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR Modèle de moteur C4.4 Cat®
Alésage 105 mm Course 127 mm Cylindrée 4.4 l
Taux de compression 16,2:1, 17,25:1, 18,2:1 ou 18,3:1
Aspiration Avec turbocompresseur
Circuit de carburant Injection directe ou rampe commune
Type de régulateur Mécanique
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 1925 mm
Largeur maximale 1120 mm
Hauteur maximale 1361 mm
CIRCUIT D'ADMISSION D'AIR

• Filtre à air ; usage occasionnel avec élément jetable
• Filtre à air

CIRCUIT DE REFROIDISSEMENT

• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie
• Liquide de refroidissement longue durée Caterpillar
• Canalisation de vidange du liquide de refroidissement avec vanne

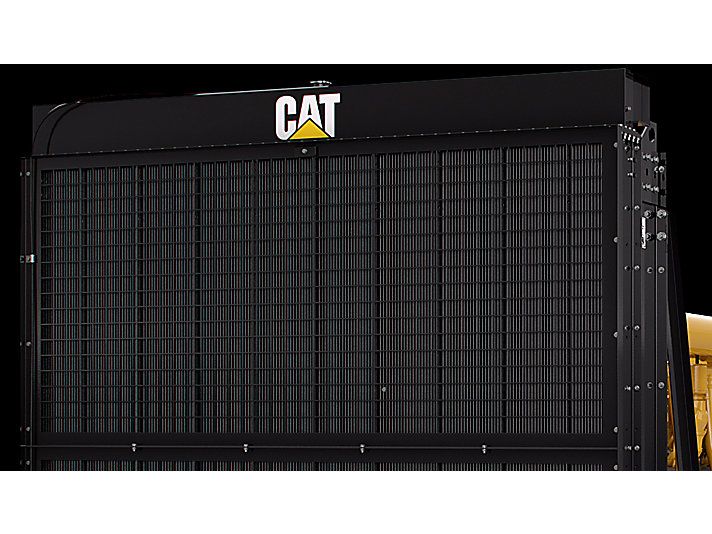

• Radiateur et ventilateur de refroidissement avec protections
• Radiateur et ventilateur de refroidissement avec protections
• Canalisation de vidange du liquide de refroidissement avec vanne
• Liquide de refroidissement longue durée Caterpillar
• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie

PANNEAU DE CONTRÔLE

• EMCP 4.1
• Panneau de commande EMCP 4

CIRCUIT D'ÉCHAPPEMENT

• Tubulure, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client - expédiés en vrac
• Tubulure, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client - expédiés en vrac

CIRCUIT DE CARBURANT

• Réservoir de carburant standard ouvert / support fourni ; base, acier formé avec réservoir de carburant intégral à paroi simple pour une durée de 8 heures
• Réservoir de carburant standard ouvert / support fourni ; base, acier formé avec réservoir de carburant intégral à paroi simple pour une durée de 8 heures

ALTERNATEUR

• Protection IP23
• Régulateur de tension (détection monophasée)
• 12 conducteurs
• Disjoncteur, IEC, 3 pôles, monté dans le panneau de tour
• Panneau de tour, IP22, entrée de câble inférieure
• Panneau de câblage basse tension (BT) (CA/CC)
• 12 conducteurs

SYSTÈME DE RÉGULATION

• Système de régulation mécanique et électrique - selon le modèle
• Système de régulation mécanique et électrique - selon le modèle

SYSTÈME DE LUBRIFICATION

• Canalisation de vidange d'huile avec vanne
• Huile de graissage
• Canalisation de vidange d'huile avec vanne
• Huile de graissage

MONTAGE

• Points de terminaison des canalisations de vidange d'huile de graissage et du liquide de refroidissement
• Inclut une solution de levage et des points à glisser
• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur

CIRCUIT DE DÉMARRAGE / CHARGE

• Batterie de 24 V avec rack et câbles
• Batteries
• Batterie de 24 V avec rack et câbles

NORMAL

• Moteur et alternateur prépeints, « Caterpillar Yellow »
• Moteur et alternateur prépeints, « Caterpillar Yellow »

SYSTÈME DE L'ALTERNATEUR

• Réchauffeur anti-condensation
• Kit statisme en quadrature
• Détection triphasée
• Châssis R à enroulement secondaire
• Alternateur de châssis LC avec isolation dotée d'une protection spéciale environnement marin
• Aimant permanent
• Alternateur de châssis LC
• Châssis R à enroulement secondaire

DISJONCTEURS

• Mises à niveau du disjoncteur - disjoncteur 4 pôles de 250 A, 400 A et 630 A

CIRCUIT DE REFROIDISSEMENT

• Alarme de température du liquide de refroidissement basse
• Réchauffeur de liquide de refroidissement
• Arrêt en cas de niveau de liquide de refroidissement bas

OPTIONS DU PANNEAU DE COMMANDE

• Anomalie de masse (2 fils uniquement)
• Réchauffeur de panneau de contrôle commande
• Alarme sonore montée sur panneau
• Contacts hors tension
• Potentiomètre de réglage de la tension
• Arrêt de surcharge par disjoncteur
• Fuite de masse (2 fils uniquement)
• EMCP 4.2
• Arrêt d'urgence avec clé
• Potentiomètre de réglage de la vitesse
• Chargeur de batterie

ENCEINTES

• Pack de location - option de location CAE uniquement
• Enceinte insonorisée de niveau 2
• Insonorisation de niveau 1 (galvanisées)

CERTIFICATIONS EUROPÉENNES

• Mise à niveau pour ensemble STD pour CE

CIRCUIT DE CARBURANT

• Arrêt en cas de niveau de carburant bas
• Base à patin compacte pour groupe ouvert
• Base étroite ensemble ouvert
• Réservoir de carburant pour rétention
• Alarme de faible niveau de carburant
• Alarme de niveau élevé de carburant
• Base à patin pour ensembles d'enceintes CALG

CERTIFICATIONS MONDIALES

• Homologation pour CEI

OPTIONS DE MONTAGE

• Régulateur électronique
• Levage en un point unique externe - enceinte
• Kit d'installation de silencieux
• Silencieux industriel
• Dépose de la batterie

EMBALLAGES / INSPECTIONS SPÉCIFIQUES EN VUE DE L'EXPÉDITION

• Rapport d'essai PGS à un facteur de puissance de 1,0
• Rapport d'essai PGS à un facteur de puissance de 0,8

GÉNÉRALITÉS - ACCESSOIRES / DIVERS

• Emballage - ensemble avec toit
• Emballage - ensemble compact
• Pare-pierres / bride trans rad
