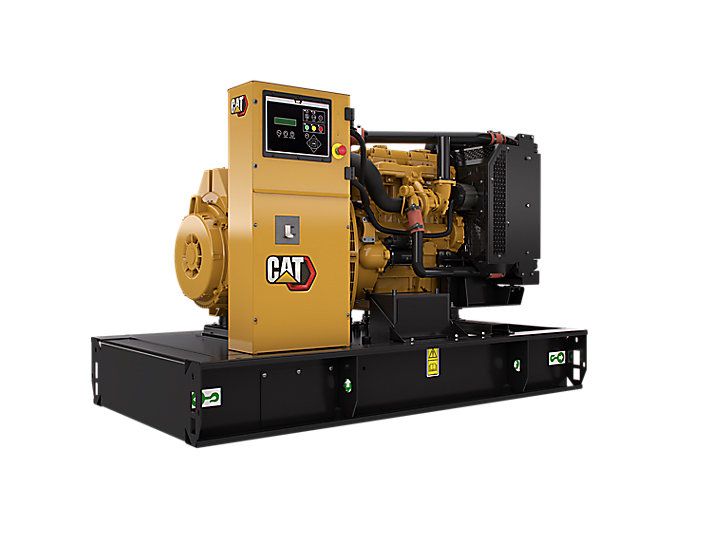

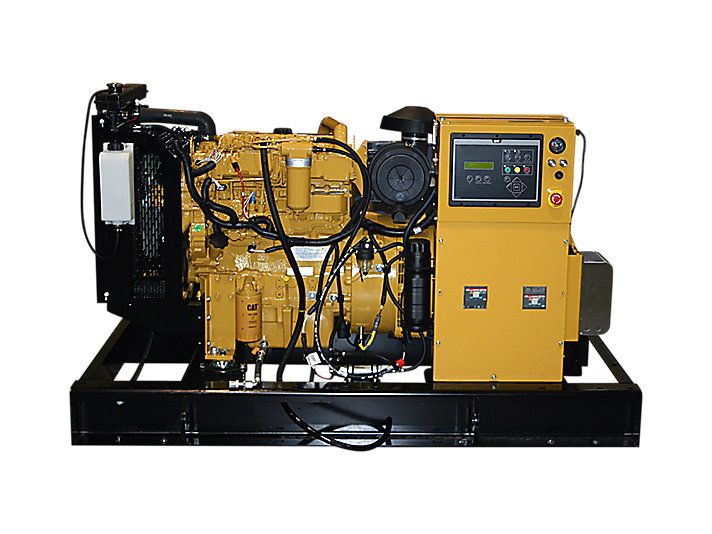

C4.4 (60 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 36 à 60 kw

Produisant une puissance fiable de 36 à 60 ekW à 60 Hz, nos groupes électrogènes diesel C4.4 sont conçus pour être conformes aux exigences en matière de réponse transitoire de la norme ISO 8528-5. Tous les groupes C4.4r respectent les normes sur les émissions relatives aux applications d'urgence fixes (Tier 3) selon l'EPA.
Caractéristique nominale minimale 36 ekW
Caractéristique nominale maximale 60 ekW
Stratégie antipollution/d'économie de carburant Certification EPA américaine, Tier 3 Tension 208 à 600 V
Fréquence 60 Hz
Vitesse 1800 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C4.4, 4
cylindres en ligne, diesel 4 cycles
Alésage 105 mm
Course 127 mm
Cylindrée 4.4 l
Taux de compression 18.2:1
Aspiration Avec turbocompresseur
Circuit de carburant Électronique (réglable)
Type de régulateur Adem™ A4
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 1925 mm
Largeur maximale 1120 mm
Hauteur maximale 1361 mm
CERTIFICATS

• Certifications IBC contre le vent et l'activité sismique

DISJONCTEURS

• Disjoncteurs (100 % UL nominal)
• Second boîtier de disjoncteur
• Barrettes à bornes d'alimentation
• 3 pôles 100 % nominal

CIRCUIT D'ADMISSION D'AIR

• Filtre à air
• Filtre à air de type cartouche

CIRCUIT DE CHARGE

• Chargeur de batterie NFPA UL10 A 120 VCA

PANNEAU DE CONTRÔLE

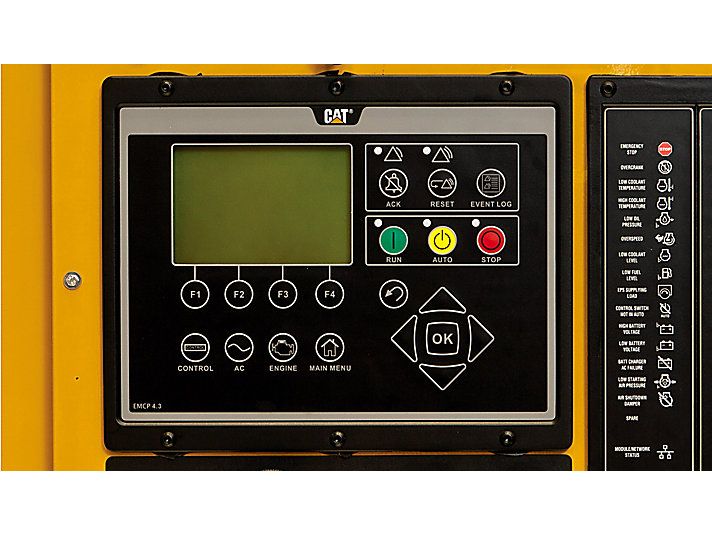

• Panneau de commande EMCP 4

CIRCUIT D'ÉCHAPPEMENT

• Tubulure, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client - expédiés en vrac

CIRCUIT DE CARBURANT

• Réservoir de carburant standard ouvert / support fourni ; base, acier formé avec réservoir de carburant intégral à paroi simple pour une durée de 8 heures

PANNEAUX DE COMMANDE

• FSS Alarme de niveau de carburant bas et circuit du panneau indicateur nécessaires lorsque le réservoir de sous-couche est sélectionné
• Le pack NFPA110 comprend :
• WSS1 Arrêt en cas de niveau de liquide de refroidissement bas
• WCA1 Alarme de température de liquide de refroidissement basse
• Un essai du réchauffeur de liquide de refroidissement, du coffret de surveillance à distance ou du facteur de puissance de 0,8 peut être requis en fonction de l'application
• Indicateur et transmetteur de température de l'huile
• PAA1 Alarme sonore montée sur panneau
• Chargeur de batterie NFPA PBC10NU
• Relais d'anomalie de terre
• Module d'E/S discret
• Bouton d'arrêt E à distance
• Exécution du groupe électrogène à contacts hors tension et alarme commune
• Alarme sonore
• Coffret de surveillance à distance
• Alarme de température de liquide de refroidissement basse
• Dispositifs de protection :
• Arrêt en cas de niveau de liquide de refroidissement bas
• Arrêt de surcharge par disjoncteur
• Lecture du niveau de carburant

ALTERNATEUR

• 12 conducteurs

SYSTÈME DE RÉGULATION

• Système de régulation mécanique et électrique - selon le modèle

SYSTÈME DE LUBRIFICATION

• Huile de graissage
• Canalisation de vidange d'huile avec vanne

CIRCUIT DE REFROIDISSEMENT

• Canalisation de vidange du liquide de refroidissement avec vanne
• Radiateur et ventilateur de refroidissement avec protections
• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie
• Liquide de refroidissement longue durée Caterpillar
• Pare-pierres de radiateur

NORMAL

• Moteur et alternateur prépeints, « Caterpillar Yellow »

CIRCUIT DE DÉMARRAGE / CHARGE

• Batterie de 24 V avec rack et câbles
• Batteries

CERTIFICATS

• Certifications IBC contre le vent et l'activité sismique

SYSTÈME DE L'ALTERNATEUR

• Châssis R à enroulement secondaire

CIRCUIT D'ADMISSION D'AIR

• Filtre à air de type cartouche

CIRCUIT DE CHARGE

• Chargeur de batterie NFPA UL10 A 120 VCA

DISJONCTEURS

• 3 pôles 100 % nominal
• Barrettes à bornes d'alimentation
• Disjoncteurs (100 % UL nominal)
• Second boîtier de disjoncteur

PANNEAUX DE COMMANDE

• Le pack NFPA110 comprend :
• FSS Alarme de niveau de carburant bas et circuit du panneau indicateur nécessaires lorsque le réservoir de sous-couche est sélectionné
• - WSS1 Arrêt du niveau de liquide de refroidissement bas
• - WCA1 Alarme de température faible du liquide de refroidissement
• - PAA1 Alarme sonore montée sur le panneau
• - PBC10NU Chargeur de batterie NFPA
• - Un réchauffeur de liquide de refroidissement, un coffret de surveillance à distance ou un test de facteur de puissance de 0,8 peut être requis en fonction de l'application
• Module d'E/S discret
• Relais d'anomalie de terre
• Exécution du groupe électrogène à contacts hors tension et alarme commune
• Bouton d'arrêt E à distance
• Coffret de surveillance à distance
• Alarme sonore
• Dispositifs de protection : alarme de température basse du liquide de refroidissement - arrêt pour niveau de liquide de refroidissement bas - relevé du niveau de carburant - arrêt de surcharge via un disjoncteur
• Indicateur et transmetteur de température de l'huile

CIRCUIT DE REFROIDISSEMENT

• Bride de transition de radiateur
• Bride de transition de radiateur

ENCEINTES

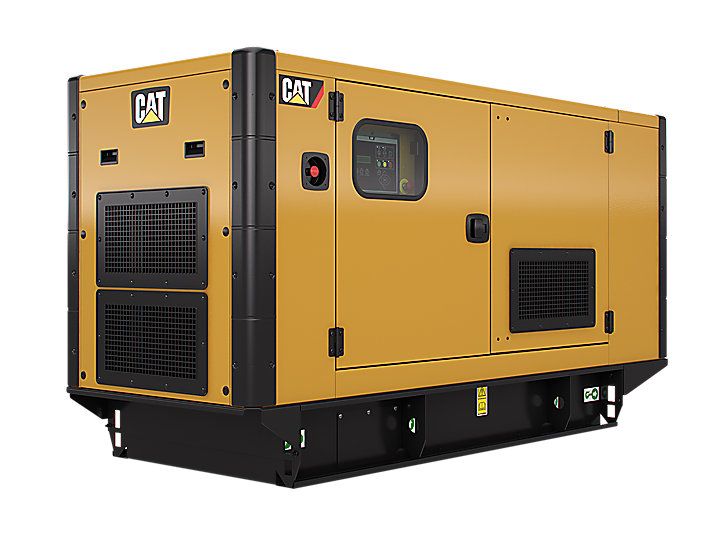

• Enceinte insonorisée, niveau 1
• Enceinte insonorisée, niveau 2
• Arrêt d'urgence externe
• Fenêtre d'affichage du tableau
• Enceinte étanche
• Enceinte insonorisée, niveau 1
• Fenêtre d'affichage du tableau
• Enceinte insonorisée, niveau 2
• Enceinte étanche
• Arrêt d'urgence externe

ÉLÉMENTS CHAUFFANTS

• Réchauffeur anti-condensation
• Réchauffeur de carter d'huile de lubrification
• Câblage pour la résistance de chauffage du toit
• Réchauffeur de batterie
• Réchauffeur d'eau des chemises
• Réchauffeur de liquide de refroidissement
• Réchauffeur anti-condensation
• Réchauffeur de batterie
• Réchauffeur de carter d'huile de lubrification
• Réchauffeur de liquide de refroidissement
• Réchauffeur d'eau des chemises
• Câblage pour la résistance de chauffage du toit

CIRCUIT D'ÉCHAPPEMENT

• Kit de montage de silencieux en hauteur
• Systèmes de silencieux de 10, 25 et 35 dBA
• Systèmes de silencieux de 10, 25 et 35 dBA
• Kit de montage de silencieux en hauteur

CIRCUIT DE CARBURANT

• Conduit de ventilation d'urgence
• Confinement des fuites de 5 US gal
• Confinement de remplissage de 5 US gal
• Masselotte de réservoir
• Réservoirs de carburant de sous-couche 209 et 394 US gal
• Masselotte de réservoir
• Confinement des fuites de 5 US gal
• Conduit de ventilation d'urgence
• Réservoirs de carburant de sous-couche 209 et 394 US gal
• Confinement de remplissage de 5 US gal

ALTERNATEURS

• Alternateur à aimant permanent
• Alternateur à aimant permanent

MONTAGE

• Isolateurs de vibrations sismiques
• Isolateurs de vibrations sismiques

TESTS

• Essai en usine de 4 heures
• Rapport d'essai de l'alternateur
• Rapport d'essai PGS à un facteur de puissance de 0,8
• Rapport d'essai PGS à un facteur de puissance de 1,0
• Rapport d'essai de l'alternateur
• Essai en usine de 4 heures
• Rapport d'essai PGS à un facteur de puissance de 0,8
• Rapport d'essai PGS à un facteur de puissance de 1,0
