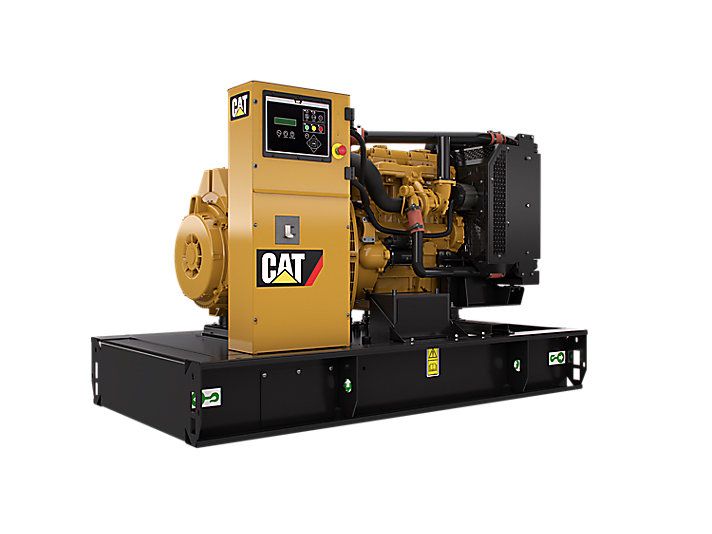

C3.3 (60 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 27 à 60 kw

Produisant une puissance fiable de 27,0 à 60,0 ekW à 60 Hz, nos groupes électrogènes diesel C3.3 sont conçus pour être conformes aux exigences en matière de réponse transitoire de la norme ISO 8528-5. Tous les Groupes électrogènes C3.3 sont conformes aux normes sur les émissions R96/EUIIIa ou équivalentes.
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 27,0 ekW
Caractéristique nominale maximale 60,0 ekW
Stratégie antipollution/d'économie de carburant
Norme européenne Niveau II et R96/EUIIIa
Tension 110 à 480 V
Fréquence 60 Hz
Vitesse 1800 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C3.3 Cat®
Alésage 105 mm Course 127 mm
Cylindrée 3.3 l
Taux de compression 17.25:1, 19.25:1
Aspiration Avec turbocompresseur Circuit de carburant Injection directe
Type de régulateur Mécanique
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 1115 mm
Largeur maximale 970 mm
Hauteur maximale 1361 mm
C3.3 (60 HZ) ÉQUIPEMENT STANDARD
CIRCUIT D'ADMISSION D'AIR

• Filtre à air ; usage occasionnel avec élément jetable
• Filtre à air ; usage occasionnel avec élément jetable

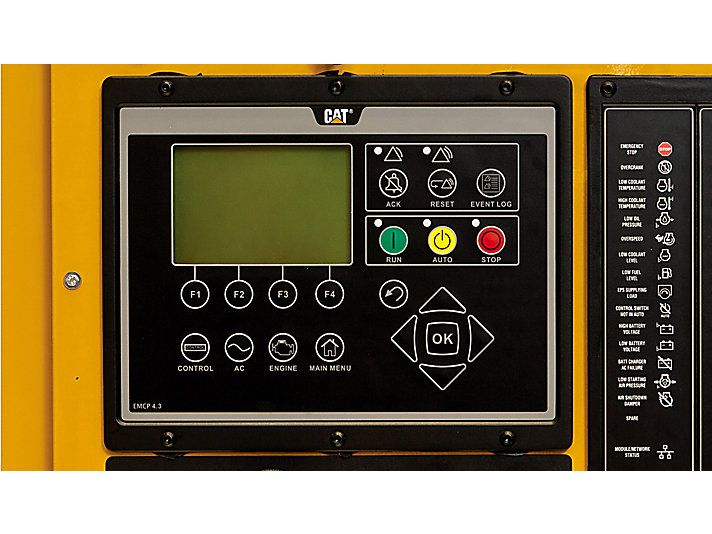

PANNEAU DE CONTRÔLE

• EMCP 4.1
• Panneau de commande EMCP4.1

CIRCUIT DE REFROIDISSEMENT

• Radiateur et ventilateur de refroidissement avec protections
• Liquide de refroidissement longue durée Caterpillar
• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie

• Canalisation de vidange du liquide de refroidissement avec vanne
• Radiateur et ventilateur de refroidissement avec protections

CIRCUIT D'ÉCHAPPEMENT

• Tubulure, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client ; expédiés en vrac
• Tubulure, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client ; expédiés en vrac

CIRCUIT DE CARBURANT

• Réservoir de carburant standard ouvert / base fournie
• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures
• Réservoir de carburant standard ouvert / base fournie
• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures

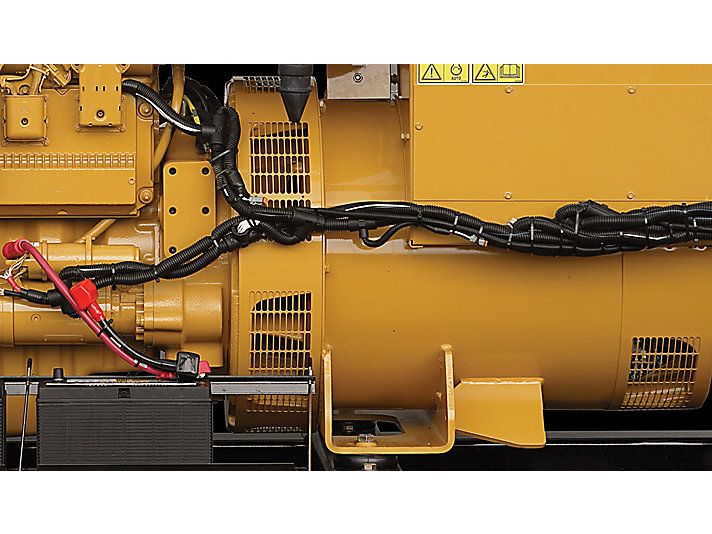

ALTERNATEURS ET ÉQUIPEMENTS POUR ALTERNATEUR

• Disjoncteur, IEC, 3 pôles, monté dans le panneau de tour
• Panneau de tour, IP22, entrée de câble inférieure
• 12 conducteurs
• Protection IP23
• Régulateur de tension (détection monophasée)
• Panneau de câblage basse tension (BT) (CA/CC)
• 12 conducteurs
• Protection IP23
• Panneau de tour, IP22, entrée de câble inférieure

SYSTÈME DE RÉGULATION

• Système de régulation mécanique et électrique - selon le modèle
• Système de régulation mécanique - Selon le modèle

SYSTÈME DE LUBRIFICATION

• Huile de graissage
• Canalisation de vidange d'huile avec vanne
• Canalisation de vidange d'huile avec vanne
• Huile de graissage

MONTAGE

• Points de terminaison des canalisations de vidange d'huile de graissage et du liquide de refroidissement
• Inclut une solution de levage et des points à glisser
• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur
• comprend des solutions de levage et des points de terminaison pour le liquide de refroidissement
• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur

CIRCUIT DE DÉMARRAGE/CHARGE

• Batterie de 12 V avec rehausse et câbles

NORMAL

• Moteur et alternateur prépeints, « Caterpillar Yellow »
• Moteur et alternateur prépeints, « Caterpillar Yellow »

C3.3 (60 HZ) OPTIONS print Imprimer ALTERNATEUR

• Options de dépose de l'alternateur

SYSTÈME DE L'ALTERNATEUR

• Alternateur de châssis LC
• Aimant permanent
• Réchauffeur anti-condensation
• Châssis R à enroulement secondaire
• Alternateur de châssis LC doté d'une protection spéciale environnement marin

DISJONCTEURS

• Dispositif de disjoncteur verrouillable par cadenas
• Disjoncteur 4 pôles 250 A

PANNEAUX DE COMMANDE

• EMCP 4.2

OPTIONS DU PANNEAU DE COMMANDE

• Contacts hors tension
• Réchauffeur de panneau de contrôle commande
• Potentiomètre de réglage de la tension
• Potentiomètre de réglage de la vitesse
• Fuite de masse (2 fils uniquement)
• Chargeur de batterie
• Alarme sonore montée sur panneau
• Arrêt de surcharge par disjoncteur
• Anomalie de masse (2 fils uniquement)
• Arrêt d'urgence avec clé

CIRCUIT DE REFROIDISSEMENT

• Réchauffeur de liquide de refroidissement
• Alarme de température de liquide de refroidissement basse
• Arrêt en cas de niveau de liquide de refroidissement bas

CERTIFICATIONS

• Mise à niveau européenne pour ensemble STD pour « CE »
• Certification mondiale pour CEI

ENCEINTES

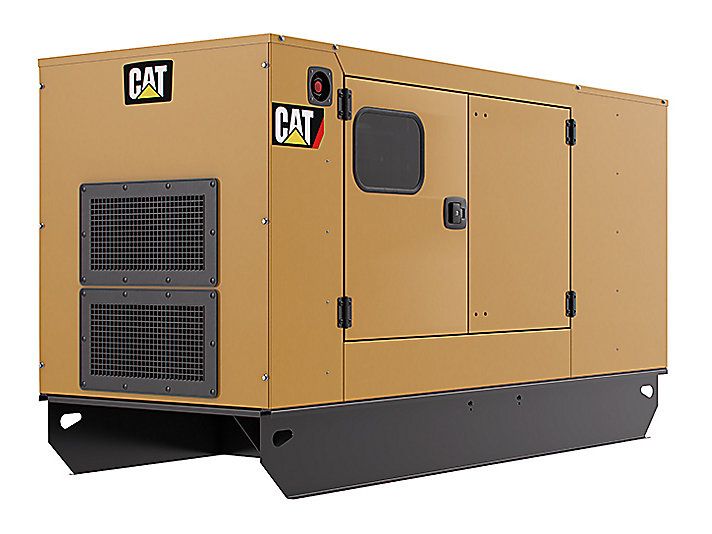

• Enceinte insonorisée de niveau 2, CE
• Enceinte insonorisée de niveau 1 (GALV)
• Fiches femelles CEE pour l'enceinte
• Plaque obturatrice de prise
• Pack de location (CAE uniquement)

CIRCUIT DE CARBURANT

• Base de réservoir étroite ensemble ouvert
• Base à patin compact pour groupes ouverts
• Alarme de faible niveau de carburant
• Arrêt en cas de niveau de carburant bas
• Réservoir de carburant pour rétention
• Base à patin pour ensembles d'enceintes CALG
• Alarme de niveau élevé de carburant

OPTIONS DE MONTAGE

• Régulateur électronique
• Silencieux résidentiel
• Kit d'installation de silencieux
• Levage en un point unique externe - enceinte
• Dépose de la batterie

INSPECTIONS D'EMBALLAGE SPÉCIALES

• Rapport d'essai PGS à un facteur de puissance de 1,0
• Rapport d'essai PGS à un facteur de puissance de 0,8

NORMAL

• Emballage, ensemble compact
• Pare-pierres / bride trans rad
• Emballage, ensemble avec toit
