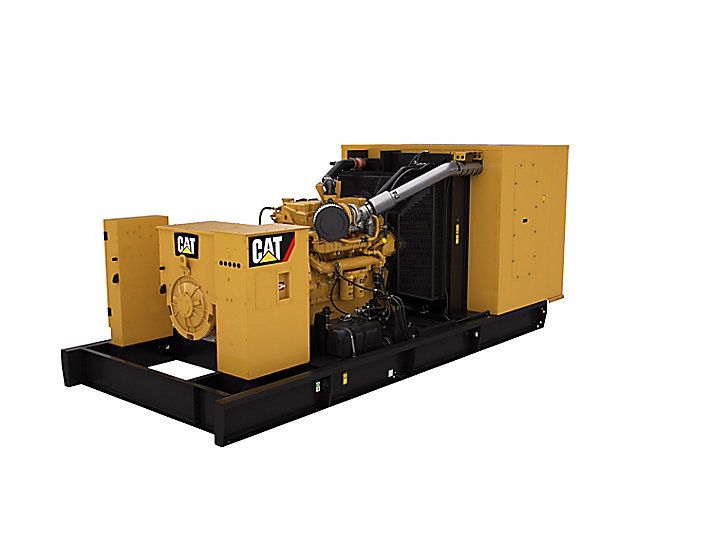

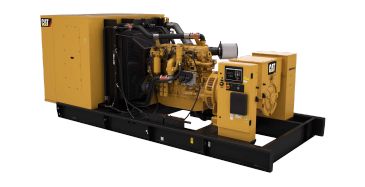

C18 (60 hz) tier 4 groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 455 à 500 kw

Les groupes électrogènes diesel C18 sont conçus pour répondre à vos applications critiques, de secours et principales. Produisant une puissance fiable de 455 à 500 ekW à 60 Hz, conforme aux exigences en matière de réponse transitoire de la norme ISO 8528-5 et pour accepter une charge nominale de 100 % en une seule étape. Les moteurs sont certifiés conformes à la norme américaine EPA Tier 4 Final sur les émissions.
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 455 ekW
Caractéristique nominale maximale 500 kWe
Stratégie antipollution/d'économie de carburant Norme américaine EPA Tier 4 Final Tension 480 V
Fréquence 60 Hz
Vitesse 1800 tr/min Durée de conduction Applications de secours, principales SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C18 ATAAC, I-6, diesel refroidi par eau à quatre temps Alésage 145 mm
Course 183 mm
Cylindrée 18.1 l
Taux de compression 14.5:1
Aspiration Refroidisseur d'admission air-air Circuit de carburant Système à injecteurs-pompes électroniques
Type de régulateur Adem™ A4
ADMISSION D'AIR

• Filtre à air

CIRCUIT D'ÉCHAPPEMENT

• Collecteur d'échappement ; sec

REFROIDISSEMENT

• Ensemble radiateur

CIRCUIT DE CARBURANT

• Refroidisseur de carburant
• Pompe d'alimentation du moteur
• Filtre à carburant primaire avec séparateur d'eau intégral et filtre secondaire
• Pompe d'amorçage de carburant
• Canalisations de carburant flexibles

CHEMINÉE D'ÉCHAPPEMENT

• Sortie de bride d'échappement

CARBURANT

• Filtre à carburant primaire avec séparateur d'eau intégré
• Pompe d'amorçage de carburant
• Filtre à carburant secondaire

ALTERNATEUR

• Adapté aux performances et aux caractéristiques de puissance des moteurs Cat
• Protection IP23
• Le module de réglage de charge soulage le moteur en cas d'impact de charge et améliore la tolérance aux charges et le temps de récupération

BORNE D'ALIMENTATION

• Barre omnibus

SYSTÈME DE LUBRIFICATION

• Filtre à huile et jauge baïonnette
• Huile de graissage
• Canalisations de vidange d'huile avec robinet ; raccordées au niveau du bord de la base
• Évacuation des fumées ; raccordée à l'avant du radiateur
• Refroidisseur d'huile

PANNEAU DE CONTRÔLE

• Contrôleur de groupe électrogène EMCP 4

MONTAGE

• Isolateurs de vibrations en caoutchouc

SYSTÈME DE PROTECTION

• Coupure de sécurité pour : température d'eau élevée - surrégime - pression d'huile insuffisante

CIRCUIT DE REFROIDISSEMENT

• Thermostats et carter, température d'ouverture complète 92 °C (198 °F)
• Capteur de niveau de liquide de refroidissement
• Regard de niveau de liquide de refroidissement.
• Protections du ventilateur et de la courroie
• Pompe du circuit du bloc-cylindres, à engrenages, centrifuge
• Canalisation de vidange du liquide de refroidissement avec robinet ; raccordée au niveau du bord de la base
• Liquide de refroidissement longue durée Caterpillar

DÉMARRAGE/CHARGEMENT

• Alternateur de charge 24 V, 45 A.
• Démarreur électrique 24 volts
• Démarreur 24 V
• Batteries

NORMAL

• Peinture : jaune Caterpillar, sauf glissières et radiateurs en noir brillant
• Peinture « Caterpillar Yellow »
• Pack Guide d'utilisation et d'entretien et compartiment de rangement OMM
• Catalogue de pièces
• Amortisseur de vibrations

SYSTÈME DE COMMANDE

• Coffret de surveillance locale
• Entrées/Sorties programmables : 2 entrées numériques programmables - 2 sorties de relais programmables (formulaire A) - 2 sorties de relais programmables (formulaire C)
• Peut être utilisé comme une étiquette d'équipement d'entretien
• Plaque de séparation
• Emplacement de montage du panneau de commande
• Emplacement de montage du boîtier de disjoncteur
• Entrée analogique externe en option
• Coffrets de surveillance à distance
• EMCP 4.2
• Communications : liaison de données client (RS485 Modbus RTu) - liaison de données en série du coffret de surveillance de série pour le coffret de surveillance local et à distance IVR - régulation de tension intégrée (numérique) - Module d'excitation EM10
• Les commandes incluent : commande marche / auto / arrêt - réglage de la vitesse - démarrage du cycle du moteur - bouton-poussoir d'arrêt d'urgence
• Indications numériques : régime moteur - volts CC - heures de fonctionnement - pression d'huile (psi, kPa ou bar) - température du liquide de refroidissement (C ou F) - volts (L-L et L-N), fréquence (Hz) - A (par phase et en moyenne) - facteur de puissance (par phase et en moyenne) - kW (par phase et en moyenne) - kVA (par phase et en moyenne) - kVA (par phase et en moyenne) - kW/h (total) - kVAr/h (total)
• Relais de protection programmables : séquence de phase de l'alternateur - sous-tension/surtension (27/59) - sur-fréquence/sous-fréquence (81 sur-f./sous-f.) - surintensité (50/51)
• Avertissement/Arrêt avec témoin LED commun d'arrêt pour les éléments suivants : Faible pression d'huile - Température de liquide de refroidissement élevée - Surrégime - Arrêt d'urgence - Échec de démarrage (saturation au démarrage) - Température de liquide de refroidissement faible - Niveau de liquide de refroidissement faible -

• Options du panneau de commande : panneau de commande étanche à la poussière - contact hors tension - serveur de dispositifs - relais d'anomalie de terre

SYSTÈME DE RÉGULATION

• Régulateur électronique Cat (ADEM A4)

ALTERNATEUR ET ÉQUIPEMENTS

• Panneau de câblage basse tension (BT) (CA/CC)
• Sans balais, inclinaison 2/3 à auto-excitation, bobinage irrégulier.
• Isolation de classe H et élévation de température
• Alternateur AREP
• CIP : alternateurs
• Protection IP23
• Groupe électrogène, entrée de câble inférieure IP22

CIRCUIT D'ADMISSION D'AIR

• Filtre à air à élément simple
• Filtre à air, usage intensif
• Filtre à air ; élément simple

EXTENSION DE GARANTIE

• Garantie Argent, Or ou Platine

DISJONCTEURS

• 3 pôles 100 % nominal

SYSTÈME DE COMMANDE

• Relais d'anomalie de terre
• Panneau de commande étanche à la poussière
• Emplacement de montage du boîtier de disjoncteur
• Contact hors tension
• Serveur de dispositifs
• Plaque de séparation
• Coffrets de surveillance à distance
• EMCP 4.4
• Coffret de surveillance locale
• Bouton d'arrêt E à distance
• Entrée analogique externe en option
• Montage du panneau de commande

CHEMINÉE D'ÉCHAPPEMENT

• Silencieux industriels, résidentiels et critiques

ALTERNATEUR

• Réchauffeur anti-condensation
• Excitation : [ ] Excitation par aimant permanent (PM, Permanent Magnet) [ ] Excitation interne (IE, Internally Excited)
• Alternateurs surdimensionnés et de capacité supérieure

BORNE D'ALIMENTATION

• Disjoncteurs, conformité UL

ALTERNATEURS ET ÉQUIPEMENTS

• Alternateur AREP
• Alternateurs CIP
• Résistances de chauffage
• Plaque de fixation et conduit de l'alternateur

CIRCUIT D'ADMISSION D'AIR

• Filtre à air à élément simple
• Filtre à air à deux éléments

CERTIFICATIONS

• Certificat de conformité
• Certification IBC en termes de charges dues au vent

DISJONCTEURS

• Disjoncteur unique motorisé
• Barres neutres
• Câbles d'alimentation
• Disjoncteurs doubles et premier disjoncteur (CB2) LS/I montés sur l'ensemble
• Transformateurs de courant
• Disjoncteurs uniques montés sur l'ensemble
• Disjoncteurs doubles et premier disjoncteur (CB1) LS/I montés sur l'ensemble
• Contacts auxiliaires

CIRCUIT DE REFROIDISSEMENT

• Protection post-traitement
• Radiateur standard

ENCEINTES

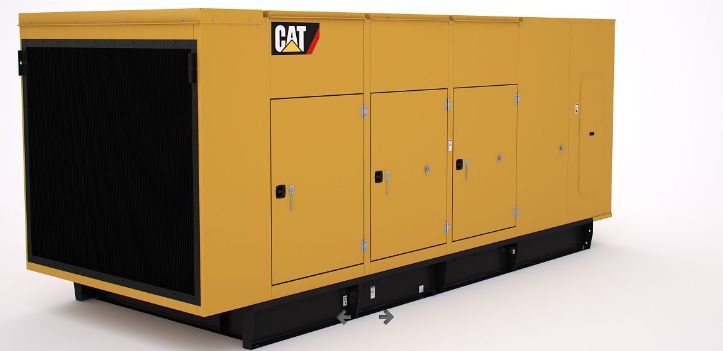

• Enceintes insonorisées

CIRCUIT D'ÉCHAPPEMENT

• Kits de bride
• Raccords flexibles d'échappement

CIRCUIT DE CARBURANT

• Réservoir avec base 660 gallons

ÉQUIPEMENTS POUR ALTERNATEUR

• Alternateur à aimant permanent

MONTAGE

• Base standard large
• Confinement des fuites de 5 US gal
• Protection CB en option
• Clapet anti-trop-plein
• Verrouillage du remplissage de carburant

CIRCUIT DE DÉMARRAGE/CHARGE

• Coupe-batterie
• Réchauffeur d'eau des chemises
• Groupe de commande de l'alimentation à quai
• Chargeur de batterie double 10 A

TESTS

• Rapport d'essai PGS à un facteur de puissance de 0,8
• Essai en usine de 4 heures (non enregistré)
• Rapport d'essai PGS à un facteur de puissance de 1,0
• Rapport d'essai de l'alternateur
