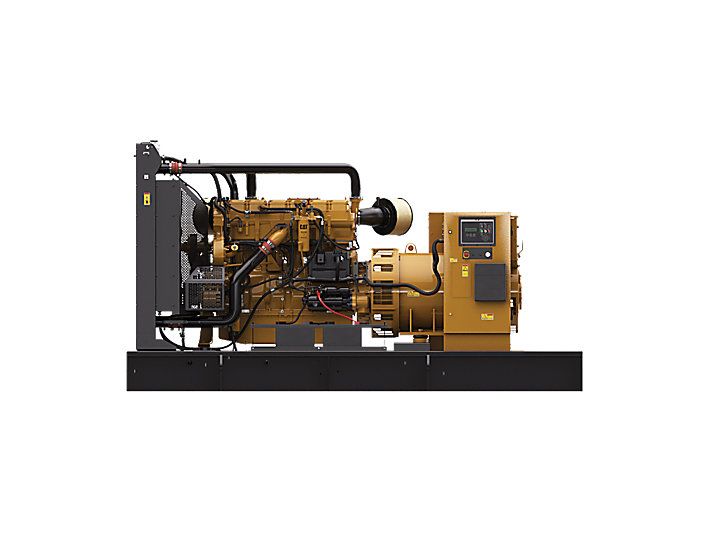

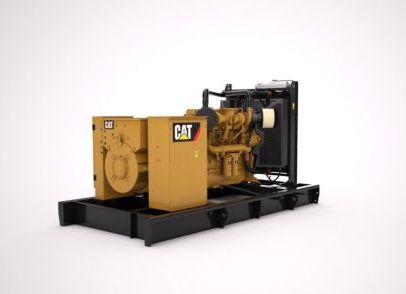

C18 (60 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 500 à 750 kw

Les groupes électrogènes diesel C18 sont conçus pour répondre à vos applications critiques, de secours et principales. Produisant une puissance fiable de 500 à 750 ekW à 60 Hz, conforme aux exigences en matière de réponse transitoire de la norme ISO 8528-5 et pour accepter une charge nominale de 100 % en une seule étape. Nos Groupes électrogènes C18 s'étendent des systèmes à faible consommation de carburant aux applications d'urgence fixes (Tier 2) certifiées par l'EPA (stratégie sur les émissions/d'économie de carburant).
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 500 kWe
Caractéristique nominale maximale 750 ekW
Stratégie antipollution/d'économie de carburant Certifié EPA
Tension 208 à 600 V
Fréquence 60 Hz
Vitesse 1800 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C18 ATAACTM 6 cylindres en ligne Cat®, diesel 4 temps Alésage 145 mm
Course 183 mm
Cylindrée 18.1 l
Taux de compression 14:01
Aspiration À turbocompresseur et refroidisseur d'admission air-air Circuit de carburant Système à injecteurs-pompes électroniques Type de régulateur Électronique ADEM™ A4
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 3512 mm
Largeur maximale 1690 mm
Hauteur maximale 2222 mm
CIRCUIT D'ADMISSION D'AIR

• Noyau du refroidisseur d'admission
• Turbocompresseur

SYSTÈME DE COMMANDE

• 3 pôles
• EMCP4.2B
• Groupe électrogène monté à droite
• Disjoncteur standard

CIRCUIT DE REFROIDISSEMENT

• Pompe du circuit du bloc-cylindres, entraînée par engrenages
• Thermostats et enveloppe
• Regard de niveau de liquide de refroidissement
• Capteur de niveau de liquide de refroidissement
• Robinet de vidange du liquide de refroidissement ; embout au niveau du bord de la base
• Circuit de refroidissement rempli avec du liquide de refroidissement longue durée Caterpillar
• Radiateur et ventilateur de refroidissement avec protections de la courroie

CIRCUIT D'ÉCHAPPEMENT

• Collecteur d'échappement ; sec

CIRCUIT DE CARBURANT

• Filtre à carburant primaire avec séparateur d'eau intégral et filtre secondaire
• Canalisations de carburant flexibles
• Refroidisseur de carburant
• Pompe d'alimentation du moteur
• Pompe d'amorçage de carburant

ALTERNATEUR ET ÉQUIPEMENTS

• Sans balais, inclinaison 2/3 à auto-excitation, bobinage irrégulier
• Isolation de classe H et élévation de température
• Groupe électrogène, entrée de câble inférieure IP22
• Panneau de câblage basse tension
• Protection IP23

MONTAGE

• Silentblocs antivibrations (libres)
• Montage du groupe électrogène et plaque de fixation
• Base de patin étroite

SYSTÈME DE PROTECTION

• Surrégime
• Arrêt d'urgence de pression d'huile insuffisante
• Arrêt - Température de liquide de refroidissement élevée
• Arrêt en cas de niveau de liquide de refroidissement bas

DÉMARRAGE/CHARGEMENT

• Démarreur électrique 24 V

CIRCUIT D'ADMISSION D'AIR

• Filtre à air à deux éléments
• Filtres à air de type cartouche hautes performances

SYSTÈME DE COMMANDE

• Boîtier de coffrets de surveillance
• Contact hors tension
• Bouton d'arrêt E à distance
• Module d'E/S discret
• Relais d'anomalie de terre (masse)
• Coffret de surveillance locale
• EMCP 4.4

DISJONCTEURS

• Contacts auxiliaires
• Barre neutre (208 V)
• Disjoncteur motorisé LSI simple
• Disjoncteur motorisé LSI simple
• Mise en parallèle externe

ENCEINTES

• Insonorisée (SA)
• Protection contre les intempéries
• Enceinte en aluminium

CIRCUIT DE REFROIDISSEMENT

• Pare-pierres
• Réchauffeur de liquide de refroidissement
• Réchauffeur d'eau des chemises avec pompe

BASE / RÉSERVOIR DE CARBURANT

• Alarme de niveau de carburant sonore et visuelle
• Base inférieure du réservoir de carburant à double paroi : 660, 1 000, 1 900 et 2 200 gal

CIRCUIT DE CARBURANT

• Bases de réservoir inférieures : 24 h et 48 h
• Base de réservoir de 8 h intégrée

ALTERNATEUR ET ÉQUIPEMENTS

• Alternateurs surdimensionnés de châssis LC
• Commande de résistance de chauffage
• PMG, AREP
• Surdimensionné
• Protection spéciale environnement marin (CIP)

DÉMARRAGE ET CHARGE

• Coupe-batterie
• Chargeur de batterie 5 A
• Batterie surdimensionnée
• Batterie standard

CERTIFICATIONS

• Certificat de conformité ? IBC
• CSA 22.2
• IBC et OSHPD
• Homologué UL2200
• Antisismique

NORMAL

• Jeu d'outils

SYSTÈME DE LUBRIFICATION

• Pompe de carter manuelle
