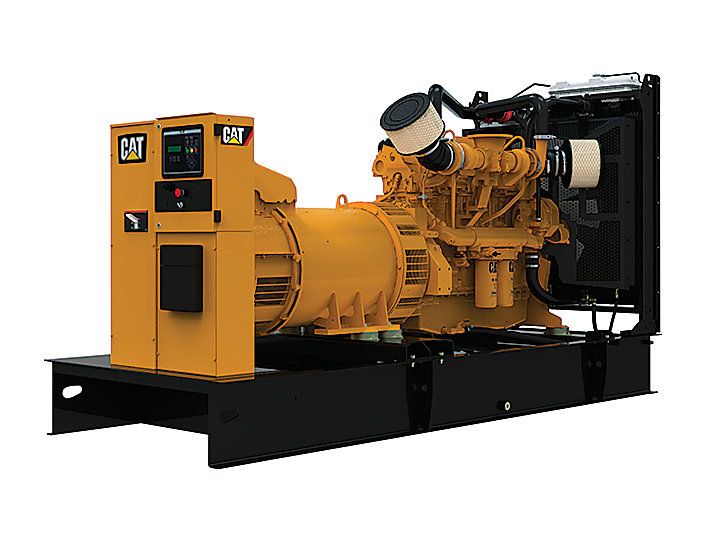

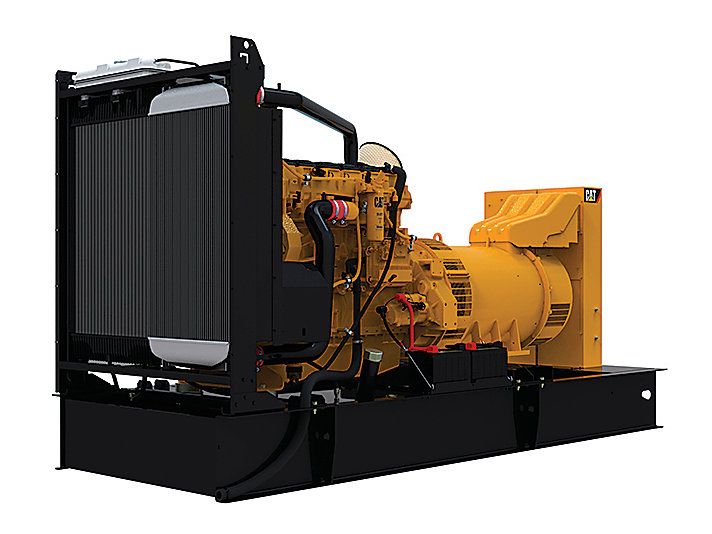

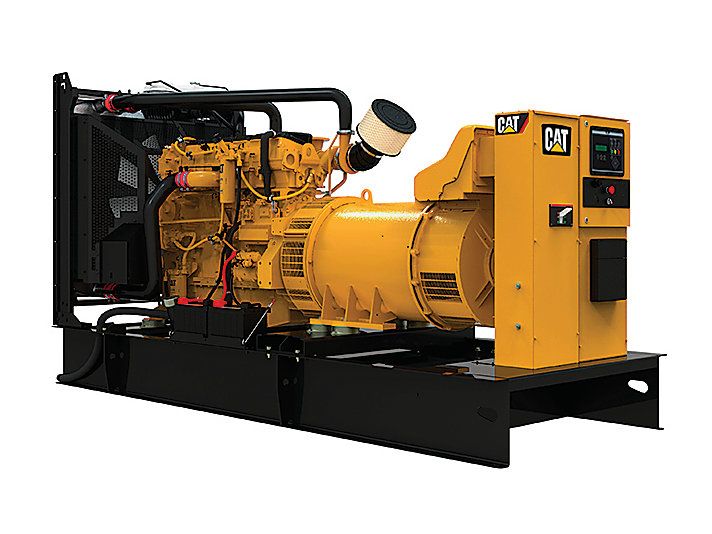

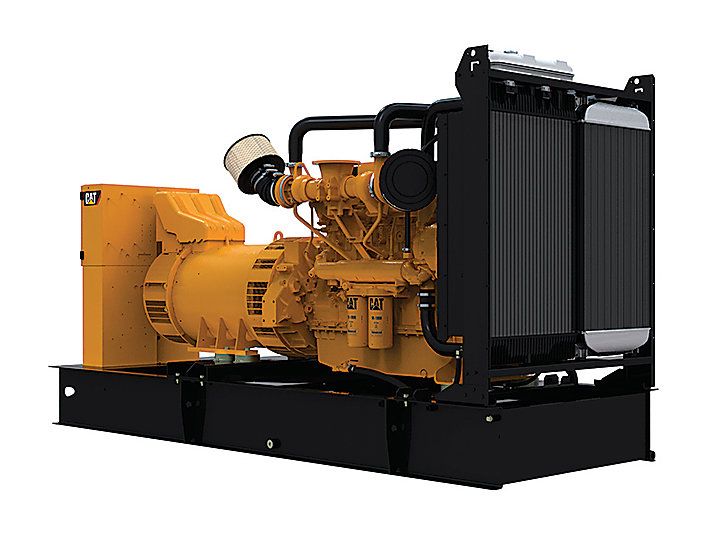

C18 (60 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 455 à 600 kw

Les groupes électrogènes diesel C18 sont conçus pour répondre à vos applications critiques, de secours et principales. Produisant une puissance fiable de 455 à 600 ekW à 60 Hz, conforme aux exigences en matière de réponse transitoire de la norme ISO 8528-5 et pour accepter une charge nominale de 100 % en une seule étape. Nos Groupes électrogènes C18 s'étendent des systèmes à faible consommation de carburant aux applications d'urgence fixes (Tier 2) certifiées par l'EPA (stratégie sur les émissions/d'économie de carburant).
OPTIONS SPÉCIFICATIONS PRODUIT POUR C18 (60 HZ)

SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 455 ekW
Caractéristique nominale maximale 600 ekW
Stratégie antipollution/d'économie de carburant Faible consommation de carburant Tension 208 à 600 V Fréquence 60 Hz Vitesse 1800 tr/min Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C18 ATAAC, I-6, diesel refroidi par eau à quatre temps Alésage 145 mm
Course 183 mm
Cylindrée 18.1 l
Taux de compression 14.5:1 Aspiration Refroidisseur d'admission air-air Circuit de carburant Système à injecteurs-pompes électroniques
Type de régulateur Adem™ A4
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 5550 mm
Largeur maximale 2056 mm
Hauteur maximale 2737 mm
ADMISSION D'AIR

• Filtre à air

CIRCUIT D'ADMISSION D'AIR

• Filtre à air d'usage occasionnel
• Turbocompresseur
• Noyau du refroidisseur d'admission

SYSTÈME DE RÉGULATION

• Régulateur électronique Cat (ADEM A4)

SYSTÈME DE COMMANDE

• EMCP 4.2

REFROIDISSEMENT

• Radiateur et ventilateur de refroidissement avec protection
• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie

• Canalisation de vidange du liquide de refroidissement avec vanne

• Liquide de refroidissement longue durée Caterpillar

• Ensemble radiateur

CHEMINÉE D'ÉCHAPPEMENT

• Sortie de bride d'échappement

CIRCUIT D'ÉCHAPPEMENT

• Flexible d'échappement en acier inoxydable, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client ; expédiés en vrac

CARBURANT

• Pompe d'amorçage de carburant
• Filtre à carburant secondaire
• Filtre à carburant primaire avec séparateur d'eau intégré

CIRCUIT DE CARBURANT

• Réservoir de carburant ouvert standard de 8 h

ALTERNATEUR ET ÉQUIPEMENTS

• Adapté aux performances et aux caractéristiques de puissance des moteurs Cat
• Régulateur de tension intégré
• Panneau de câblage basse tension (BT) (CA/CC)
• Alternateur de châssis A - Protection IP21
• Régulateur de tension intégré
• Disjoncteur en option obligatoire, IEC, 3 pôles, monté dans un groupe électrogène
• Groupe électrogène, IP22

ALTERNATEUR

• Protection IP23
• Adapté aux performances et aux caractéristiques de puissance des moteurs Cat
• Le module de réglage de charge soulage le moteur en cas d'impact de charge et améliore la tolérance aux charges et le temps de récupération

BORNE D'ALIMENTATION

• Barre omnibus

PANNEAU DE CONTRÔLE

• Contrôleur de groupe électrogène EMCP 4

SYSTÈME DE LUBRIFICATION

• Huile de graissage
• Robinets de vidange d'huile

MONTAGE

• Isolateurs de vibrations en caoutchouc
• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur. comprend des solutions de levage et des points de terminaison pour le liquide de refroidissement et les canalisations de vidange d'huile

DÉMARRAGE/CHARGEMENT

• Batterie 24 V avec rack et câbles
• Démarreur 24 V
• Batteries

NORMAL

• Moteur et alternateur prépeints, « Caterpillar Yellow »
• Peinture : jaune Caterpillar, sauf glissières et radiateurs en noir brillant

CIRCUIT D'ADMISSION D'AIR

• Filtre à air à deux éléments
• Filtre à air à élément simple

CHEMINÉE D'ÉCHAPPEMENT

• Silencieux industriels, résidentiels et critiques

DISJONCTEURS

• Disjoncteurs 3 pôles (IEC-100 % nominaux) - motorisés
• Barrette à cosses d'alimentation
• Disjoncteurs 3 pôles (IEC-100 % nominaux) - montés sur bloc
• Déclencheur pour disjoncteur IEC
• Dispositif de disjoncteur verrouillable par cadenas
• Contacts auxiliaires de disjoncteur (IEC)
• Disjoncteurs 4 pôles (IEC-100 % nominaux) - montés sur bloc
• Disjoncteurs 4 pôles (IEC-100 % nominaux) - motorisés

ALTERNATEUR

• Réchauffeur anti-condensation
• Alternateurs surdimensionnés et de capacité supérieure
• Excitation : [ ] Excitation par aimant permanent (PM, Permanent Magnet) [ ] Excitation interne (IE, Internally Excited)

BORNE D'ALIMENTATION

• Disjoncteurs, conformité UL
• Disjoncteurs, conformité IEC

PANNEAUX DE COMMANDE

• Module de répartition des charges
• Modules de coffret de surveillance à distance et locale
• EMCP (4.2) (4.3) (4.4)
• Logiciel de surveillance à distance
• Module d'E/S numérique

SYSTÈME DE COMMANDE

• Dispositifs de protection : Relais d'anomalie de terre - relais d'anomalie de mise à la masse avec fuite à la terre - arrêt de surcharge par disjoncteur - alarme de niveau de carburant bas - arrêt pour cause de faible niveau de carburant - alarme de niveau de carburant élevé - capteur de niveau de carburant
• Modules d'alarme locaux
• Klaxon d'alarme local
• Affichages de température d'huile
• EMCP 4.4
• Contact hors tension
• Modules de coffret de surveillance à distance

DÉMARRAGE/CHARGEMENT

• Système de démarrage extra-robuste
• Chargeurs de batterie
• Réchauffeur d'eau des chemises
• Alternateur de charge
• Batteries surdimensionnées

CIRCUIT DE REFROIDISSEMENT

• Alarme de température de liquide de refroidissement basse
• Bride de conduite de radiateur

ENCEINTES

• Enceintes insonorisées

CIRCUIT D'ÉCHAPPEMENT

• Silencieux monté sur le moteur
• Brides GP de 8 et 10 in
• Silencieux extrémité entrée / extrémité sortie 10, 25 et 35
• Protection du collecteur et du turbocompresseur
• Kits de coudes 8 et 10 in

CIRCUIT DE CARBURANT

• Pompe d'alimentation manuelle
• Base du réservoir de carburant à double paroi intégrée
• Circuit de transfert de carburant

NORMAL

• Certification CSA
• Certification sismique conformément aux codes du bâtiment applicables : IBC 2000, IBC 2003, IBC 2006, IBC 2009, CBC 2007
• Réservoirs de carburant à double paroi certifiés UL intégrés et à sous-châssis
• Base étroite, large ou à patin
• Réservoirs de carburant intégrés à simple ou double paroi
• Contacteurs normaux-secours automatiques (ATS)
• Ensemble UL 2200
• Les options suivantes reposent sur des configurations régionales et du produit :
• Réservoirs de carburant à sous-châssis à simple ou double paroi
• Déclaration de conformité CEE
• Enceinte de protection contre les intempéries ou de protection contre les intempéries renforcée insonorisée

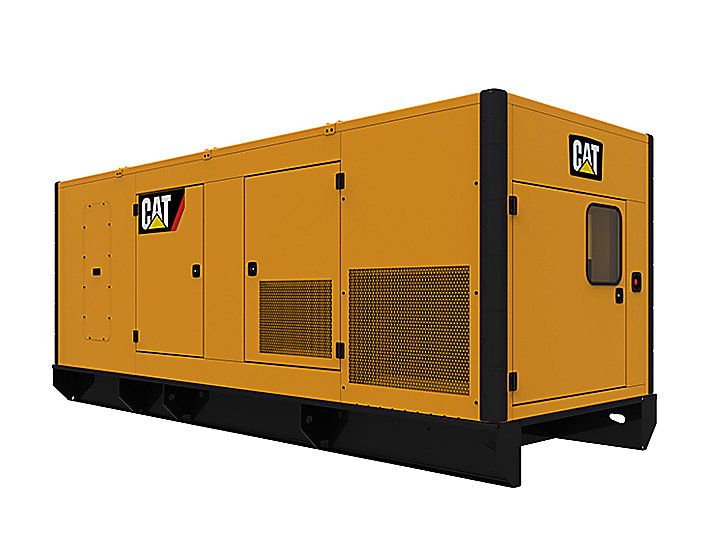

• Enceintes : insonorisées et protégées contre les intempéries
• Certificat de conformité de l'UE (CE)

ALTERNATEUR ET ÉQUIPEMENTS

• Protection contre la pénétration
• Excitation par aimant permanent
• Alternateur CIP de châssis A
• Alternateur de châssis LC
• Alternateurs surdimensionnés de châssis LC
• Alternateur surdimensionné de châssis A
• Alternateur CIP de châssis LC
• Résistances de chauffage

SYSTÈME DE LUBRIFICATION

• Pompe de carter manuelle

DÉMARRAGE ET CHARGE

• Réchauffeurs d'eau des chemises
• Chargeur de batterie 5 A
• Coupe-batterie
