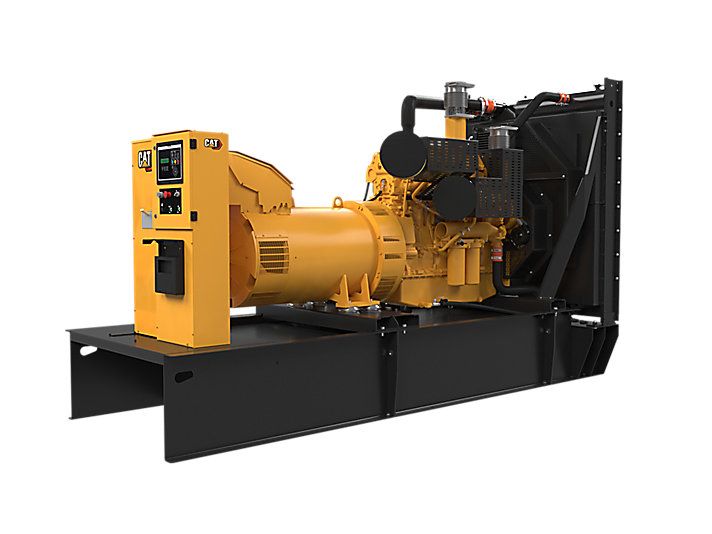

C15 (50 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 365 à 550 kva

Les groupes électrogènes diesel C15 sont conçus pour répondre à vos applications critiques, de secours et principales. Produisant une puissance fiable de 365 à 550 kVA à 50 Hz, conforme aux exigences en matière de réponse transitoire de la norme ISO 8528-5 et pour accepter une charge nominale de 100 % en une seule étape. Les moteurs sont certifiés conformes EPA pour utilisation d'urgence fixe (normes sur les émissions équivalentes aux normes Tier 2 ou Tier 3 pour les moteurs non routiers), normes sur les émissions européennes Stage IIIA pour moteurs non routiers, normes sur les émissions chinoises III pour moteurs non routiers (Stratégie antipollution/d'économie de carburant)
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 365 kVA
Caractéristique nominale maximale 550 kVA
Stratégie antipollution/d'économie de carburant Tier 2 ou Tier 3
Tension 208 à 600 V
Fréquence 50 Hz
Vitesse 1500 tr/min
Durée de conduction Applications de secours, principales SPÉCIFICATIONS DU MOTEUR Modèle de moteur C15 ATAAC, I-6, diesel refroidi par eau à quatre temps
Alésage 137.2 mm
Course 171.4 mm
Cylindrée 15.2 l
Taux de compression 16.1:1
Aspiration Refroidisseur d'admission air-air Circuit de carburant MEUI Type de régulateur Adem™ A4
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 3830 mm
Largeur maximale 1481 mm
Hauteur maximale 2193 mm
CIRCUIT PNEUMATIQUE

• Turbocompresseur
• Noyau du refroidisseur d'admission
• Filtre à air ; filtre en papier jetable sans canister

ADMISSION D'AIR

• Filtre à air

PANNEAU DE CONTRÔLE

• EMCP 4.2

REFROIDISSEMENT

• Ensemble radiateur

CIRCUIT DE REFROIDISSEMENT

• Liquide de refroidissement longue durée Caterpillar
• Radiateur et ventilateur de refroidissement avec protection
• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie
• Canalisation de vidange du liquide de refroidissement avec vanne

CHEMINÉE D'ÉCHAPPEMENT

• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures
• Réservoir de carburant standard ouvert / base fournie

CARBURANT

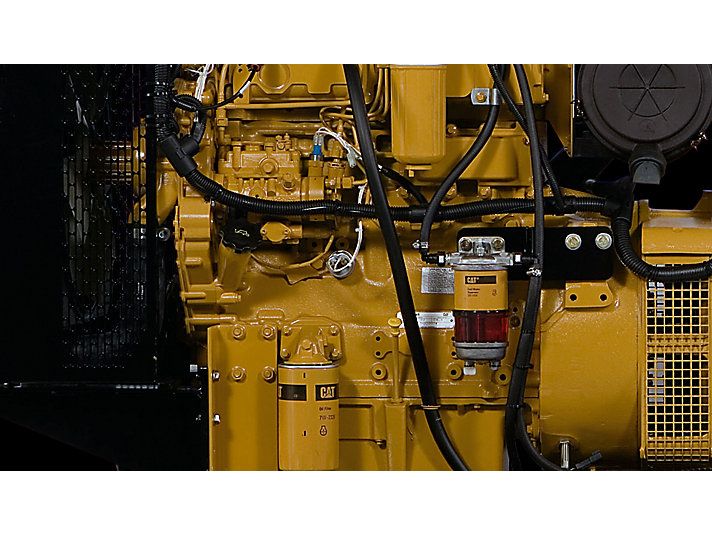

• Filtre à carburant primaire avec séparateur d'eau intégré
• Filtre à carburant secondaire
• Pompe d'amorçage de carburant

CIRCUIT DE CARBURANT

• Pompe d'alimentation du moteur
• Filtre à carburant primaire avec séparateur d'eau intégral et filtre secondaire
• Pompe d'amorçage de carburant
• Canalisations de carburant flexibles
• Refroidisseur de carburant

ALTERNATEUR

• Adapté aux performances et aux caractéristiques de puissance des moteurs Cat
• Protection IP23
• Le module de réglage de charge soulage le moteur en cas d'impact de charge et améliore la tolérance aux charges et le temps de récupération

BORNE D'ALIMENTATION

• Barre omnibus

ALTERNATEUR ET ÉQUIPEMENTS

• Disjoncteur en option obligatoire, IEC, 3 pôles, monté dans un groupe électrogène
• Alternateur de châssis LC en option - Protection IP23
• Panneau de câblage basse tension (BT) (CA/CC)
• Régulateur de tension intégré
• Groupe électrogène, IP22

SYSTÈME DE RÉGULATION

• Régulateur électronique Cat (ADEM A4).

SYSTÈME DE LUBRIFICATION

• Refroidisseur d'huile
• Robinets de vidange d'huile

MONTAGE

• Isolateurs de vibrations en caoutchouc
• Les isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur comprennent des solutions de levage et des points de terminaison des canalisations de vidange d'huile de graissage et du liquide de refroidissement

DÉMARRAGE/CHARGEMENT

• Batterie 24 V avec rack et câbles

NORMAL

• Moteur et alternateur prépeints, « Caterpillar Yellow »

CIRCUIT D'ADMISSION D'AIR

• Filtre à air à élément simple
• Filtre à air à deux éléments

CHEMINÉE D'ÉCHAPPEMENT

• Silencieux industriels, résidentiels et critiques

CERTIFICATIONS

• Certificat de conformité de l'UE
• Certification mondiale pour CEI

ALTERNATEUR

• Excitation : [ ] Excitation par aimant permanent (PM, Permanent Magnet) [ ] Excitation interne (IE, Internally Excited)
• Alternateurs surdimensionnés et de capacité supérieure
• Réchauffeur anti-condensation

BORNE D'ALIMENTATION

• Disjoncteurs, conformité UL
• Disjoncteurs, conformité IEC

DISJONCTEURS

• Déclencheur pour disjoncteur IEC
• Disjoncteurs 4 pôles (IEC-100 % nominaux) - montés sur bloc
• Contacts auxiliaires, disjoncteur
• Disjoncteurs 3 pôles (IEC-100 % nominaux) - montés sur bloc
• Disjoncteurs 3 pôles (IEC-100 % nominaux) - motorisés
• Barrette à cosses d'alimentation
• Disjoncteurs 4 pôles (IEC-100 % nominaux) - motorisés
• Dispositif de disjoncteur verrouillable par cadenas

ALTERNATEUR ET ÉQUIPEMENTS

• Alternateur à aimant permanent
• Alternateur CIP de châssis LC
• Alternateur de châssis LC surdimensionné
• Résistances de chauffage
• Alternateur de châssis CIP a
• Alternateur de châssis A surdimensionné
• Protection contre la pénétration
• Alternateur de châssis A - Protection IP21
• Alternateur de châssis LC

PANNEAUX DE COMMANDE

• Capteur de niveau de carburant
• Contacts hors tension
• Affichages de température d'huile
• Coffret de surveillance locale
• EMCP 4.3, EMCP 4.4
• Klaxon d'alarme local
• Coffret de surveillance à distance

DÉMARRAGE/CHARGEMENT

• Batteries surdimensionnées
• Chargeurs de batterie
• Réchauffeur d'eau des chemises
• Système de démarrage extra-robuste
• Alternateur de charge

CIRCUIT DE REFROIDISSEMENT

• Alarme de température de liquide de refroidissement basse
• Pare-pierres
• Bride de conduite de radiateur

NORMAL

• Base étroite, large ou à patin
• Réservoirs de carburant intégrés à simple ou double paroi
• Certification sismique conformément aux codes du bâtiment applicables : IBC 2000, IBC 2003, IBC 2006, IBC 2009, CBC 2007
• Les options suivantes reposent sur des configurations régionales et du produit :
• Contacteurs normaux-secours automatiques (ATS)
• Réservoirs de carburant à double paroi certifiés UL intégrés et à sous-châssis
• Certification CSA
• Déclaration de conformité CEE
• Réservoirs de carburant à sous-châssis à simple ou double paroi
• Ensemble UL 2200
• Enceinte de protection contre les intempéries ou de protection contre les intempéries renforcée insonorisée
• Certificat de conformité de l'UE (CE)

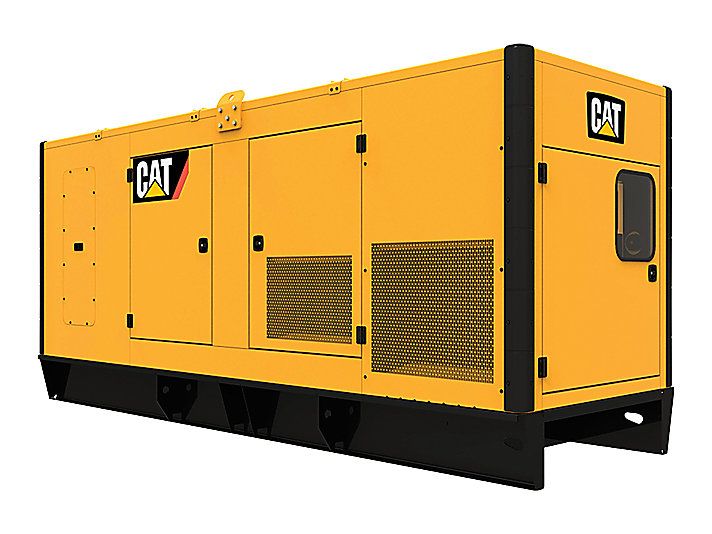

ENCEINTES

• Enceintes insonorisées pour bruit ambiant élevé
• Enceintes insonorisées

CIRCUIT D'ÉCHAPPEMENT

• Kit de coudes 6 et 8 in
• Protection du collecteur et du turbocompresseur
• Silencieux extrémité entrée / extrémité sortie - atténuation de 10, 25 et 35 dBA
• Silencieux monté sur le moteur
• GP à bride 6 et 8 in
• Raccords d'échappement flexibles

CIRCUIT DE CARBURANT

• Commandes du circuit de transfert de carburant
• Pompe d'alimentation manuelle
• Base du réservoir de carburant à double paroi

SYSTÈME DE LUBRIFICATION

• Pompe de carter manuelle

MONTAGE

• Base à patin étroite - remplace la base du réservoir de carburant standard

TESTS / RAPPORTS SPÉCIAUX

• Rapport d'essai PGS à un facteur de puissance de 1,0
• Rapport d'essai PGS à un facteur de puissance de 0,8

CIRCUIT DE DÉMARRAGE/CHARGE

• Chargeur de batterie simple 5 A
• Réchauffeur d'eau des chemises
• Coupe-batterie
