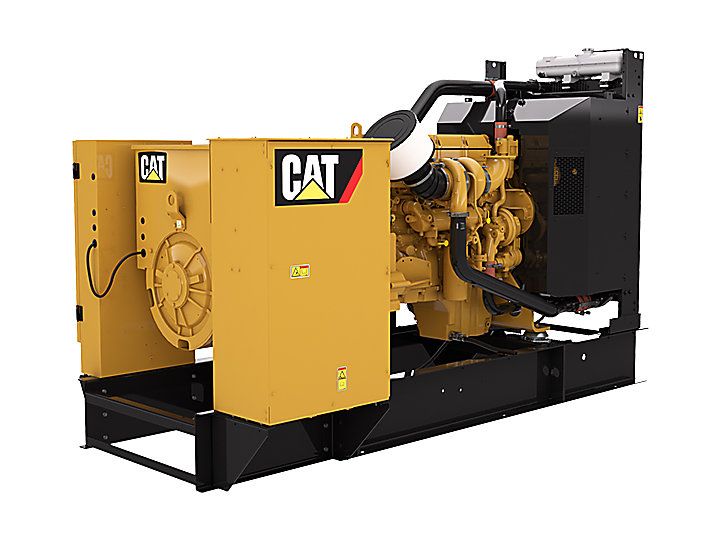

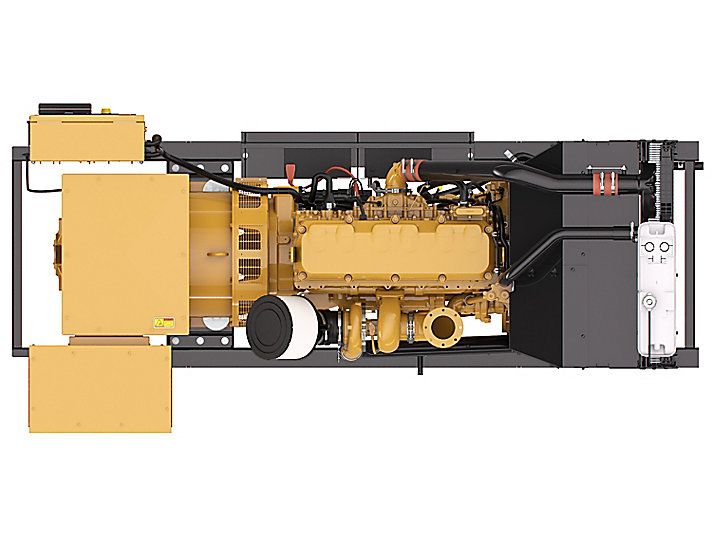

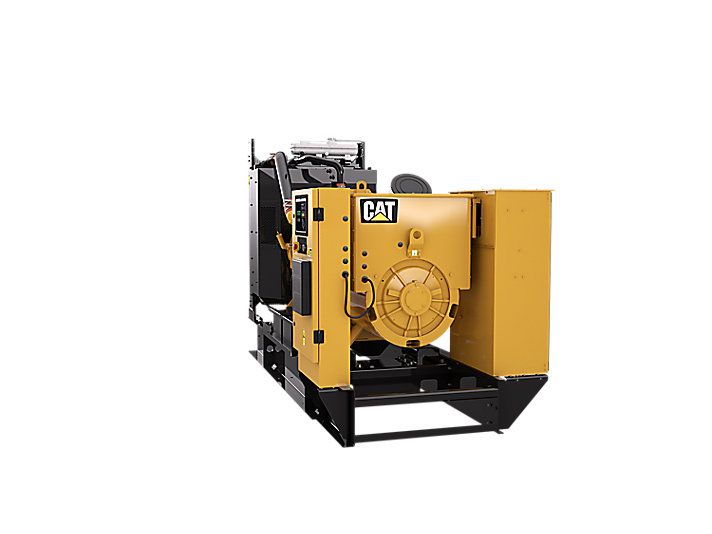

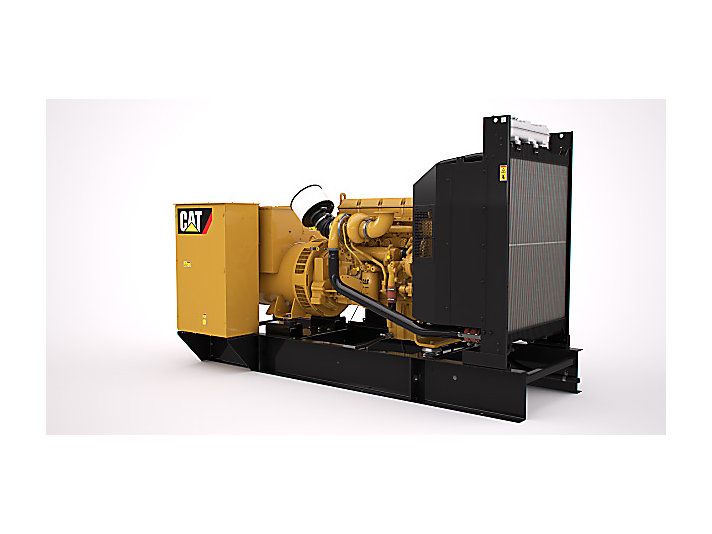

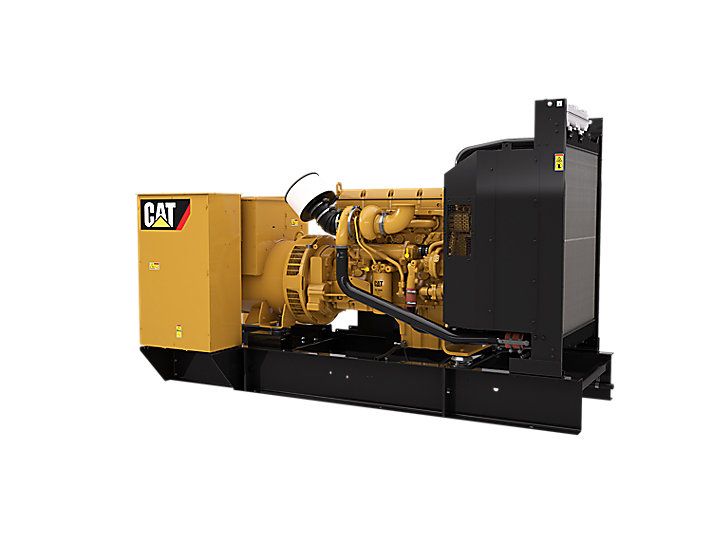

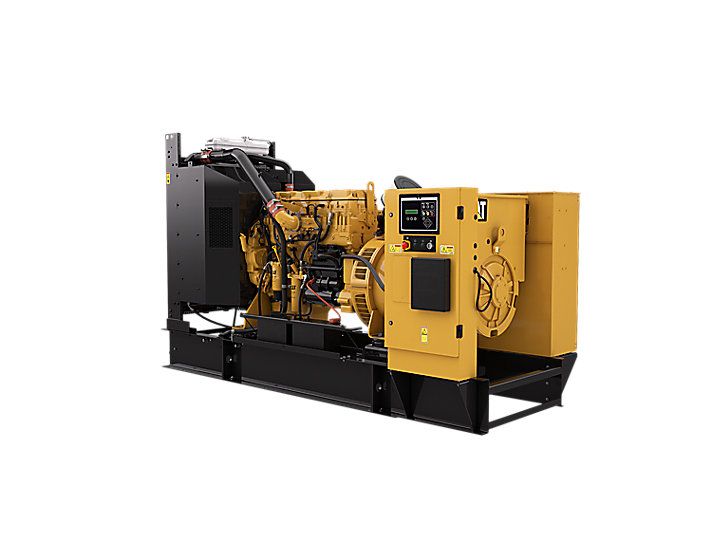

C13 (60 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 320 à 400 kw stratégie antipollution/d'economie de carburant conforme à la norme americaine

Les Groupes électrogènes diesel C13 sont conçus pour répondre à vos applications critiques, de secours et principales. Produisant une puissance fiable de 320 à 400 eKV à 60 Hz, chaque groupe électrogène a été conçu pour être conforme aux exigences en matière de réponse transitoire de la norme ISO 8528-5 et pour accepter une charge nominale de 100 % en une seule étape. Nos Groupes électrogènes C13 sont certifiés pour afficher une faible consommation de carburant et être conformes aux stratégies sur les émissions/d'économie de carburant
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 320 kWe
Caractéristique nominale maximale 400 ekW
Stratégie antipollution/d'économie de carburant Conforme à la norme américaine EPA pour les applications d'urgence fixes Tension 208 à 600 V
Fréquence 60 Hz
Vitesse 1800 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C13 ACERT 6 cylindres en ligne, diesel 4 temps Alésage 130 mm Course 157 mm
Cylindrée 12.5 B
Taux de compression 16.3:1
Aspiration À turbocompresseur et refroidisseur d'admission air-air Circuit de carburant MEUI
Type de régulateur Adem™ A4
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 4743 mm
Hauteur maximale 2133 mm
CIRCUIT D'ADMISSION D'AIR

• Turbocompresseur
• Noyau du refroidisseur d'admission
• Filtre à air ; usage occasionnel avec filtre en papier jetable

DÉMARRAGE/CHARGE

• Alternateur de charge
• Démarreur électrique 24 V

PANNEAU DE CONTRÔLE

• EMCP 4.2

CONTRÔLEUR DU SYSTÈME DE COMMANDE

• EMCP 4.2

CIRCUIT DE REFROIDISSEMENT
Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie

• Liquide de refroidissement longue durée Caterpillar
• Canalisation de vidange du liquide de refroidissement avec vanne
• Radiateur et ventilateur de refroidissement avec protection

HOMOLOGATION

• EPA pour les applications d'urgence fixes

CIRCUIT D'ÉCHAPPEMENT

• Flexible d'échappement en acier inoxydable, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client ; expédiés en vrac

BASE / RÉSERVOIR DE CARBURANT

• Alarme de niveau de carburant sonore et visuelle

CIRCUIT DE CARBURANT

• Réservoir de carburant standard ouvert / base fournie
• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures

PROTECTION

• Coupure de sécurité - Surrégime
• Coupure de sécurité - Faible pression d'huile
• Coupure de sécurité - Température d'eau élevée

ALTERNATEUR ET ÉQUIPEMENTS

• Panneau de câblage basse tension (BT) (CA/CC)
• Groupe électrogène, IP22
• Alternateur de châssis A - Protection IP21
• Régulateur de tension intégré
• Alternateur de châssis LC en option - Protection IP23
• Disjoncteur en option obligatoire, IEC, 3 pôles, monté dans un groupe électrogène

SYSTÈME DE RÉGULATION

• Régulateur électronique Cat (ADEM A4)

SYSTÈME DE LUBRIFICATION

• Refroidisseur d'huile
• Robinets de vidange d'huile
• Huile de graissage

MONTAGE

• Comprend des solutions de levage et des points de terminaison des canalisations de vidange d'huile de graissage et du liquide de refroidissement
• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur

CIRCUIT DE DÉMARRAGE/CHARGE

• Batterie de 24 V avec rack et câbles

NORMAL

• Moteur et alternateur prépeints, « Caterpillar Yellow »

CERTIFICATS EUROPÉENS

• Certificat mondial pour CEI
• Certificat de conformité de l'UE

CIRCUIT D'ADMISSION D'AIR

• Filtre à air à élément simple
• Filtre à air à deux éléments

DISJONCTEURS

• Dispositif de disjoncteur verrouillable par cadenas
• Disjoncteur 3 pôles (IEC-100 % nominal)
• Déclencheur pour disjoncteur IEC
• Disjoncteur 4 pôles (IEC-100 % nominal) - motorisé
• Contacts auxiliaires de disjoncteur (IEC)
• Disjoncteur 4 pôles (IEC-100 % nominal)
• Barrette à cosses d'alimentation
• Disjoncteur 3 pôles (IEC-100 % nominal) - motorisé

PANNEAUX DE COMMANDE

• Dispositifs de protection du panneau de commande : Relais d'anomalie de terre ; anomalie de mise à la masse avec fuite à la terre ; arrêt de surcharge par disjoncteur ; alarme de niveau de carburant bas ; arrêt pour cause de faible niveau de carburant ; alarme de niveau de carburant élevé ; capteur de niveau de carburant
• EMCP 4.3, EMCP 4.4
• Contacts hors tension
• Modules d'alarme locaux : Coffret de surveillance locale
• Modules de coffret de surveillance à distance

CIRCUIT DE REFROIDISSEMENT

• Bride de conduite de radiateur
• Pare-pierres
• Alarme de température de liquide de refroidissement basse

ENCEINTES

• Enceintes insonorisées
• Enceintes insonorisées pour bruit ambiant élevé

CIRCUIT D'ÉCHAPPEMENT

• Raccords d'échappement flexible 8 in
• Silencieux - extrémité entrée / extrémité sortie
• Atténuation de 10, 25 et 35 dBA
• Kit de coudes 6 et 8 in
• GP à bride 6 et 8 in

CIRCUIT DE CARBURANT

• Commandes du circuit de transfert de carburant
• Pompe d'alimentation manuelle
• Base du réservoir de carburant à double paroi intégrée

ALTERNATEUR ET ÉQUIPEMENTS

• Alternateur de châssis LC
• Alternateur CIP LC
• Résistances de chauffage
• Protection contre la pénétration
• Alternateur surdimensionné de châssis A
• Alternateur à aimant permanent
• Alternateur CIP de châssis A

SYSTÈME DE LUBRIFICATION

• Pompe de carter manuelle

MONTAGE

• Base de patin étroite

CIRCUIT DE DÉMARRAGE / CHARGE

• Coupe-batterie
• Réchauffeur d'eau des chemises
• Chargeur de batterie simple 5 A
