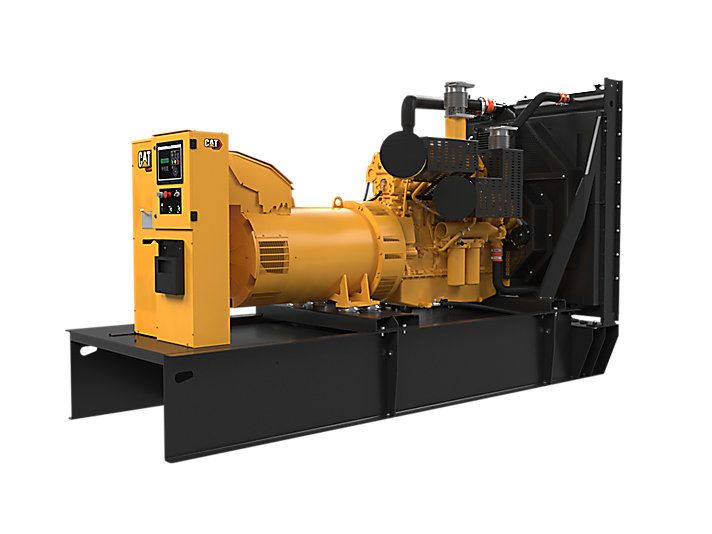

C13 (60 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 320 à 400 kw

Les Groupes électrogènes diesel C13 sont conçus pour répondre à vos applications critiques, de secours et principales. Produisant une puissance fiable de 320 à 400 eKV à 60 Hz, chaque groupe électrogène a été conçu pour être conforme aux exigences en matière de réponse transitoire de la norme ISO 8528-5 et pour accepter une charge nominale de 100 % en une seule étape. Nos Groupes électrogènes C13 sont certifiés pour afficher une faible consommation de carburant et être conformes aux stratégies sur les émissions/d'économie de carburant.
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 320 kWe
Caractéristique nominale maximale 400 ekW
Stratégie antipollution/d'économie de carburant Faible consommation de carburant
Tension 380 à 415 V
Fréquence 60 Hz
Vitesse 1800 tr/min
Durée de conduction Applications de secours, principales

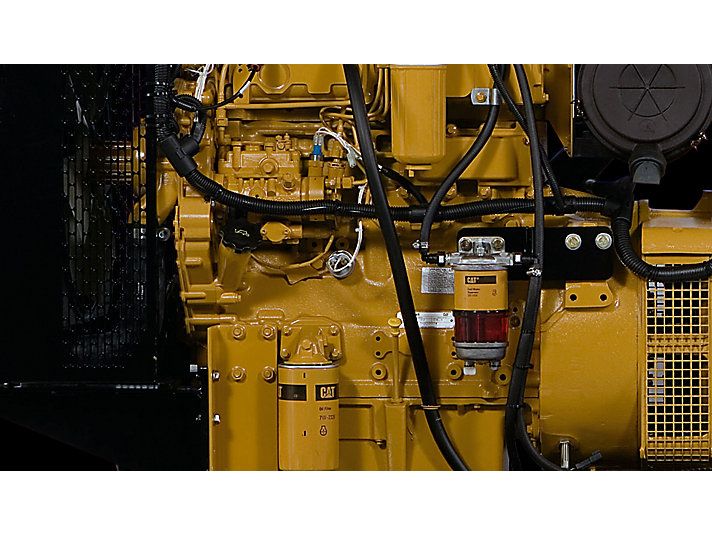

SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C13 ATAAC, 6 cylindres en ligne, diesel refroidi par eau à 4 temps Alésage 130 mm Course 157 mm Cylindrée 12.5 l
Taux de compression 16.3:1
Aspiration Refroidisseur d'admission air-air Circuit de carburant MEUI
Type de régulateur Adem™ A4
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 4743 mm
Largeur maximale 2014 mm
Hauteur maximale 2133 mm
CIRCUIT D'ADMISSION D'AIR

• Noyau du refroidisseur d'admission
• Filtre à air ; usage occasionnel avec filtre en papier jetable
• Turbocompresseur

PANNEAU DE CONTRÔLE

• EMCP 4.2

CIRCUIT DE REFROIDISSEMENT

• Liquide de refroidissement longue durée Caterpillar
• Canalisation de vidange du liquide de refroidissement avec vanne
• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie
• Radiateur et ventilateur de refroidissement avec protection

CIRCUIT D'ÉCHAPPEMENT

• Flexible d'échappement en acier inoxydable, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client ; expédiés en vrac

CIRCUIT DE CARBURANT

• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures
• Réservoir de carburant standard ouvert / base fournie

ALTERNATEUR ET ÉQUIPEMENTS

• Panneau de câblage basse tension (BT) (CA/CC)
• Groupe électrogène, IP22
• Régulateur de tension intégré
• Disjoncteur en option obligatoire, IEC, 3 pôles, monté dans un groupe électrogène
• Alternateur de châssis A - Protection IP21
• Alternateur de châssis LC en option - Protection IP23

SYSTÈME DE RÉGULATION

• Régulateur électronique Cat (ADEM A4)

GROUPE ÉLECTROGÈNE MONTÉ

• Indicateur d'entretien
• Ensemble radiateur monté
• Capteur de niveau de liquide de refroidissement bas
• Canalisation de vidange du liquide de refroidissement avec vanne
• Regard de niveau de liquide de refroidissement
• Filtre à air jetable

SYSTÈME DE LUBRIFICATION

• Huile de graissage
• Robinets de vidange d'huile
• Refroidisseur d'huile

MONTAGE

• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur
• Comprend des solutions de levage et des points de terminaison des canalisations de vidange d'huile de graissage et du liquide de refroidissement

CIRCUIT DE DÉMARRAGE/CHARGE

• Batterie de 24 V avec rack et câbles

NORMAL

• Moteur et alternateur prépeints, « Caterpillar Yellow »

CERTIFICATS EUROPÉENS

• Certificat de conformité de l'UE
• Certificat mondial pour CEI

CIRCUIT D'ADMISSION D'AIR

• Filtre à air à élément simple
• Filtre à air à deux éléments

DISJONCTEURS

• Disjoncteur 4 pôles (IEC-100 % nominal)
• Contacts auxiliaires de disjoncteur (IEC)
• Disjoncteur 4 pôles (IEC-100 % nominal) - motorisé
• Dispositif de disjoncteur verrouillable par cadenas
• Barrette à cosses d'alimentation
• Déclencheur pour disjoncteur IEC
• Disjoncteur 3 pôles (IEC-100 % nominal)
• Disjoncteur 3 pôles (IEC-100 % nominal) - motorisé

PANNEAUX DE COMMANDE

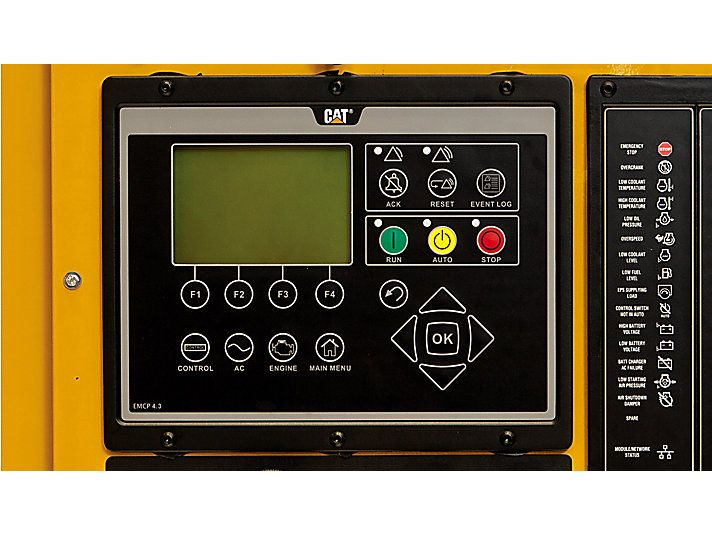

• EMCP 4.3, EMCP 4.4
• Modules d'alarme locaux : Coffret de surveillance locale
• Contacts hors tension
• Dispositifs de protection du panneau de commande : Relais d'anomalie de terre ; anomalie de mise à la masse avec fuite à la terre ; arrêt de surcharge par disjoncteur ; alarme de niveau de carburant bas ; arrêt pour cause de faible niveau de carburant ; alarme de niveau de carburant élevé ; capteur de niveau de carburant
• Modules de coffret de surveillance à distance

CIRCUIT DE REFROIDISSEMENT

• Pare-pierres
• Bride de conduite de radiateur
• Alarme de température de liquide de refroidissement basse

ENCEINTES

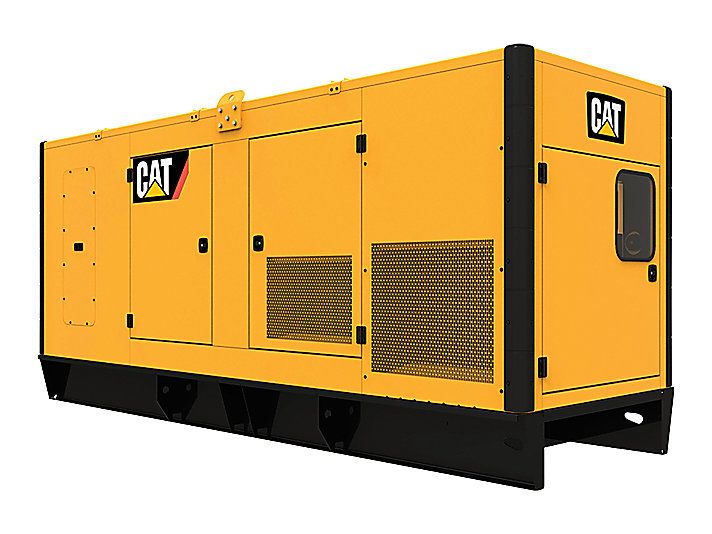

• Enceintes insonorisées
• Enceintes insonorisées pour bruit ambiant élevé

CIRCUIT D'ÉCHAPPEMENT

• Kit de coudes 6 et 8 in
• Raccords d'échappement flexible 8 in
• GP à bride 6 et 8 in
• Silencieux - extrémité entrée / extrémité sortie
• Atténuation de 10, 25 et 35 dBA

CIRCUIT DE CARBURANT

• Pompe d'alimentation manuelle
• Base du réservoir de carburant à double paroi intégrée
• Commandes du circuit de transfert de carburant

ALTERNATEUR ET ÉQUIPEMENTS

• Alternateur à aimant permanent
• Alternateur de châssis LC
• Alternateur CIP LC
• Alternateur CIP de châssis A
• Alternateur surdimensionné de châssis A
• Protection contre la pénétration
• Résistances de chauffage

SYSTÈME DE LUBRIFICATION

• Pompe de carter manuelle

MONTAGE

• Base de patin étroite

CIRCUIT DE DÉMARRAGE / CHARGE

• Chargeur de batterie simple 5 A
• Réchauffeur d'eau des chemises
• Coupe-batterie
