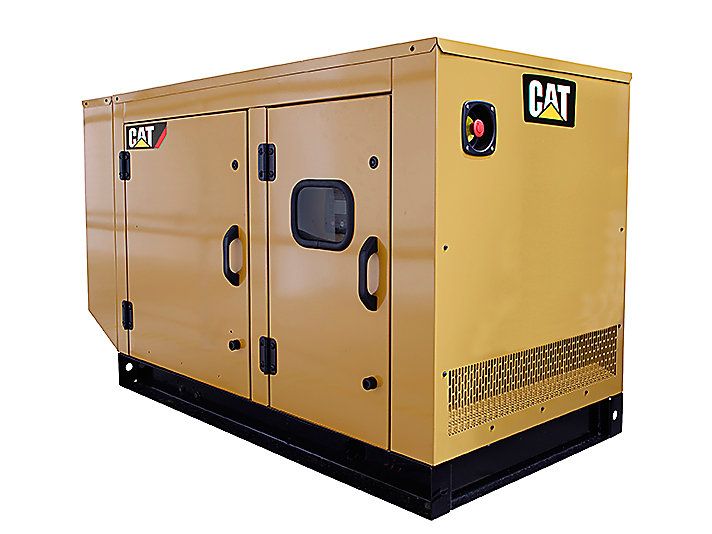

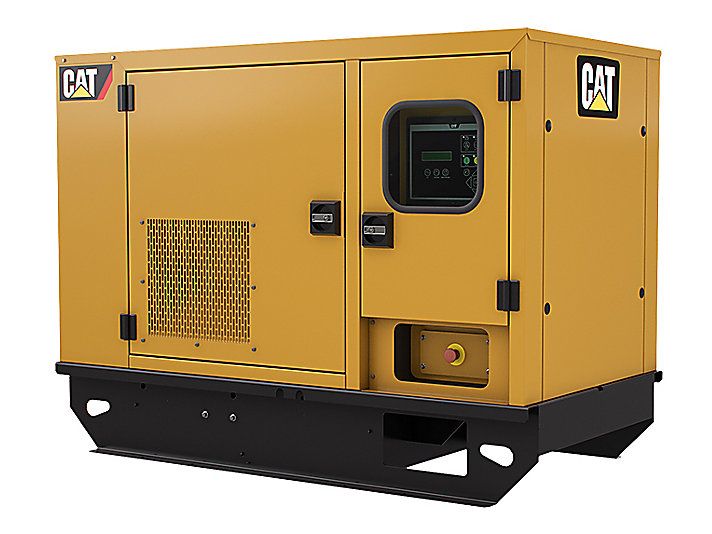

C1.1 (60 hz) groupe electrogene industriel - caterpillar - caracteristique nominale min /max 8.0 à 8.8 kw

SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 8,0 kWe
Caractéristique nominale maximale 8,8 kWe
Stratégie antipollution/d'économie de carburant R96/EUIIIa ou équivalent
Tension 110 à 480 V
Fréquence 60 Hz Vitesse 1800 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C1.1, 4 cylindres en ligne, diesel 4 temps
Alésage 77 mm Course 81 mm
Course 81 mm Cylindrée 1.1 l
Taux de compression 23.0:1
Aspiration Atmosphérique Circuit de carburant Injection indirecte
Type de régulateur Mécanique
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 1400 mm
Largeur maximale 620 mm
Hauteur maximale 996 mm
CIRCUIT D'ADMISSION D'AIR

• Filtre à air ; usage occasionnel avec élément jetable
• Filtre à air ; usage occasionnel avec élément jetable

PANNEAU DE CONTRÔLE

• EMCP 4.1
• Panneau de commande EMCP4.1

CIRCUIT DE REFROIDISSEMENT

• Entraînement de ventilateur, entraînement de l'alternateur de charge de batterie
• Radiateur et ventilateur de refroidissement avec protections
• Liquide de refroidissement longue durée Caterpillar
• Canalisation de vidange du liquide de refroidissement avec vanne
• Radiateur et ventilateur de refroidissement avec protections

CIRCUIT D'ÉCHAPPEMENT

• Tubulure, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client ; expédiés en vrac
• Tubulure, joints statiques, déflecteur de pluie et bride d'échappement SAE pour usage du client ; expédiés en vrac

CIRCUIT DE CARBURANT

• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures
• Réservoir de carburant standard ouvert / base fournie
• Réservoir de carburant standard ouvert / base fournie
• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures

ALTERNATEURS ET ÉQUIPEMENTS POUR ALTERNATEUR

• Panneau de câblage basse tension (BT) (CA/CC)
• Disjoncteur, IEC, 3 pôles, monté dans le panneau de tour
• 12 câbles
• Régulateur de tension (détection monophasée)
• Panneau de tour, IP22, entrée de câble inférieure
• Protection IP23
• Base, acier formé avec réservoir de carburant intégré à simple paroi pour une durée de 8 heures

• Panneau de tour, IP22, entrée de câble inférieure
• Protection IP23
• 12 conducteurs

SYSTÈME DE RÉGULATION

• Système de régulateur mécanique
• Système de régulateur mécanique

SYSTÈME DE LUBRIFICATION

• Huile de graissage
• Canalisation de vidange d'huile avec vanne
• Huile de graissage
• Canalisation de vidange d'huile avec vanne

MONTAGE

• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur
• Comprend des solutions de levage et des points de terminaison pour le liquide de refroidissement

• Isolateurs linéaires capturant les vibrations entre la base et l'ensemble moteur-alternateur
• comprend des solutions de levage et des points de terminaison pour le liquide de refroidissement

CIRCUIT DE DÉMARRAGE/CHARGE

• Batterie 12 V avec rack et câbles
• batterie de 12 V avec rehausse et câbles

NORMAL

• Moteur et alternateur prépeints, « Caterpillar Yellow »

OPTIONS D'ALTERNATEUR

• Isolation dotée d'une protection spéciale environnement marin

CERTIFICATS

• Certification mondiale pour CEI
• Mise à niveau européenne pour ensemble STD pour certification CE

DISJONCTEURS

• Dispositif de disjoncteur verrouillable par cadenas
• Disjoncteur 4 pôles

PANNEAU DE CONTRÔLE

• Chargeur de batterie
• Contacts hors tension pour l'alarme commune
• EMCP 4.2
• Contacts hors tension pour groupe électrogène en marche
• Arrêt d'urgence avec clé

CIRCUIT DE REFROIDISSEMENT

• Réchauffeur de liquide de refroidissement

ENCEINTES

• Enceinte insonorisée (GALV)
• Levage en un point unique pour l'enceinte

CIRCUIT DE CARBURANT

• Base à patin pour groupes ouverts
• Commande de transfert de carburant
• Réservoir de carburant à double paroi homologué DEFRA
• Intervalles d'entretien prolongés de 1 000 h
• Pieds de la base
• Base à patin pour enceinte
• Alarme de faible niveau de carburant

OPTIONS DE MONTAGE

• Kit d'installation de silencieux
• Dépose du silencieux industriel
• Dépose de la batterie

INSPECTIONS ET TESTS SPÉCIAUX

• Rapport d'essai PGS à un facteur de puissance de 1,0

NORMAL

• Emballage - ensemble avec toit
• Pare-pierres de radiateur
• Emballage - ensemble compact
