Butées caoutchouc

Les butées rigides employées comme fins de course ou limiteurs de déplacement de pièces en mouvement produisent des efforts très importants au moment du choc etsubissent par conséquent un martèlement et une détérioration rapide, souvents accompagnés d'un niveau de bruit acceptable surtout dans le cas de chocs à répétition périodique.
Les butées élastques éliminent complètement ces inconvénients grâce à l'utilisation d'un matériau insonorisant tel que le caoutchouc.
La butée simple présente une surface plane en caoutchouc et donne par conséquent une réponse immédiate au choc, sans augmenter excessivement la course de l'élément en mouvement.

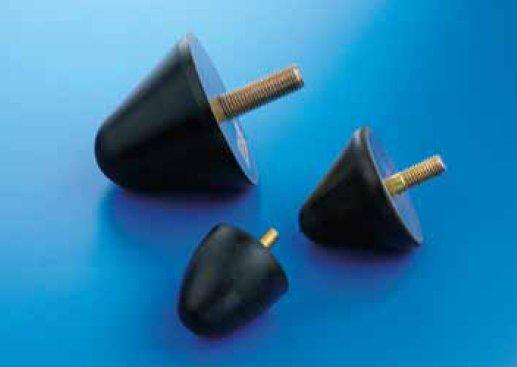

La butée progressive présente une partie en caoutchouc de forme conique, le contact étant alors progressif et croissant au fur et à mesure de l'aplatissement. L'action est plus progressive et se prête particulièrement à une absorption d'énergie considérable, sans effort instantané prohibitif.
FONCTIONNEMENT ET MONTAGE
Les butées élastiques peuvent être utilisées dans les deux cas suivants :
• COMME BUTÉES PROPREMENT DÎTES :
Le choc se produit en fin de course, en tenant compte de la déflection ou "flèche" maximum que la butée peut supporter.
• COMME SUPPORTS ÉLASTIQUES.
Montées comme supports élastiques, les butées peuvent être vissées sur les pieds des machines de façon à ce que leur plan d'appui repose directement sur !e sol.
CARCATERISTIQUES TECHNIQUES
Les butées élastiques sont fabriquées à base d'un mélange de caoutchouc qui permet de grandes déformations avec de remarquab!es absorptions d'énergie.
ElLes peuvent être élaborées sur demande avec un caoutchouc très amortissant. L'absorption d'énergie s'effectue ainsi de façon irréversible et s'oppose au phénomène de rebond.
AVANTAGES
• Grande facilité de montage dans tous les cas.
• Grande efficacité, aussi bien comme support que comme butée.
• Possibilité de déplacer les machines, puisqu'elles ne sont pas fixées au sol, ou de déplacer les butées à des endroits différents suivant les fins de course.
APPLICATIONS
COMMIS BUTÉES : Dans tous les cas où un élément flexible a une amplitude limitée,
• Fin de course de ressorts à lames ou amortisseurs.
• Fin de course de grues et de paLans.
• Calage de matériel fragile dans leurs emballages,
