Bras de mesure romer absolute pour l'inspection de tubes

Mesure, calibrage et fabrication de tubes avec le ROMER Absolute Arm
Le système d'inspection de tubes Hexagon est une solution de mesure portable certifiée pour des contrôles qualité plus rapides des tubes et assemblages de tubes, composants essentiels pour les fabricants dans tous les secteurs industriels.
Disponible comme package clé en main matériel et logiciel ou comme mise à niveau pour les bras de mesure portables existants, le système utilise la machine à mesurer tridimensionnelle (MMT) portable ROMER Absolute Arm parallèlement à des palpeurs de tube sans contact, spécialement conçus à cette fin, et le logiciel de pointe TubeShaper pour accélérer la mesure et l'inspection, en limitant les interventions au maximum.
Description :
Le système d'inspection de tubes Hexagon est une solution globale pour tous les besoins de mesure associés à la fabrication de tubes, de tuyaux et de câbles.
•Fabrication de tubes
•Inspection de tubes et de tuyaux
•Rétroconception de tubes et d'assemblages de tubes
•Jaugeage de tubes

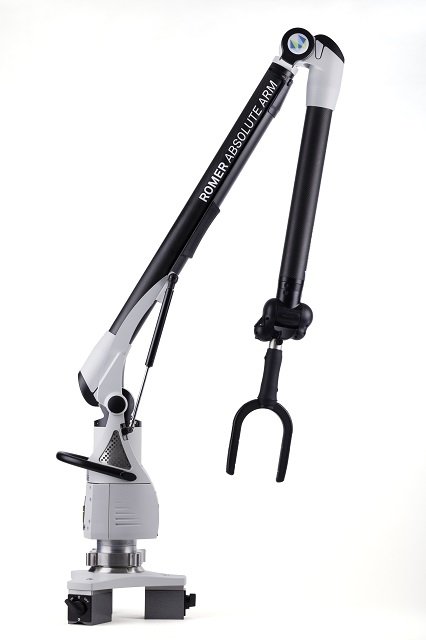

Facile d'emploi, le ROMER Absolute Arm utilise des palpeurs de tube sans contact disponibles en six tailles, pour mesurer la longueur de tube et les angles de cintrage ayant pour valeurs XYZ, LRA ou YBC. Le recours à des palpeurs tactiles standards garantit la mesure d'assemblages de tubes complets, y compris de toute fixation soudée, comme les brides ou attaches.
À la pointe du progrès, le logiciel de mesure TubeShaper a été spécialement conçu pour l'inspection de tubes avec le ROMER Absolute Arm et constitue une toute nouvelle solution logicielle dans ce secteur. Utilisant une interface originale, TubeShaper a été conçu en collaboration avec des fabricants leaders mondiaux dans le domaine des tubes pour créer un système qui apporte de précieuses informations sur la mesure et le processus avec extrêmes simplicité et rapidité.
On peut importer directement les modèles CAO de tubes et d'assemblages de tubes. Les interfaces avec les cintreuses CNC garantissent la transmission directe de données de correction à celles-ci . Il est possible de créer des plans de mesure en mode déconnecté avant la mesure et même automatiquement pendant l'inspection de première pièce. On peut appeler et exécuter ces séquences à tout moment. Les mesures par lot sont à la fois rapides et simples. On peut aussi exporter toutes les données de mesure au format IGES pour les applications de rétroconception, sans avoir à gérer des données de nuages de points complexes. La mesure de tubes n'a jamais été aussi complète.
Spécificités et avantages :
•Matériel plug & play :
Le ROMER Absolute Arm facile d'emploi n'a besoin ni de mise en température ni de référencement d'encodeur. Il suffit de le brancher pour le rendre opérationnel.
•Adaptable à la pièce :
Avec des tailles allant de 1,2 à 4,5 m, deux modèles « T » dédiés à des applications de tube spécifiques et six options de palpeur couvrant des diamètres de 4 à 130 mm, il est très facile de sélectionner le bon format de système d'inspection de tubes pour les pièces.
•Reconnaissance de palpeur automatique et répétable :
On peut commuter tous les palpeurs de mesure pendant la même session du logiciel, sans qu'un recalibrage soit nécessaire entre les changements. On peut aussi tout simplement commuter le palpeur de tube sur le palpeur tactile, selon l'élément à mesurer.
•Conception ergonomique du système :
Le contrepoids parfait garantit un plaisir d'utilisation du ROMER Absolute Arm, même pendant une période de 8 heures. Le système d'inspection de tubes, léger, peut-être déplacé dans toute l'unité de travail en quelques minutes, là où il sera le plus utile.
•Gamme d'accessoires dédiée
•Logiciel TubeShaper
•Interface pour cintreuse
•Plans de mesure pour une mesure rapide par lot
•Rapport automatique et personnalisable
•Importation et exportation de données CAO
•Certification système complete
Domaine d'utilisation:
* Aérospatiale
* Automobile
* Appareils ménagers
* Fonderie
* Industrie lourde
* Techniques médicales
* Moules et modelages
* Industrie de précision
* Industrie du papier
* Industrie ferroviaire
* Recherche et éducation
* Industrie navale
- Tôles
- Outils pour matrices et moules
- Pièces usinées
- Mise en place et alignement de supports et d'éléments de fixation
- Tubes et assemblage de tubes
- Comparaison CAO/Pièce
- Alignement
- Rétroconception & Assemblage virtuel
- Carrosseries
- Examen d'outils sur machine
- Inspection de composites
- Moulage sous pression et modèles
