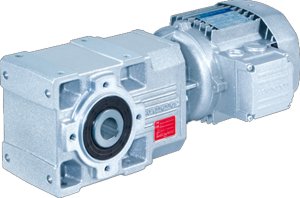

Bonfiglioli : réducteurs angulaires à engrenages hélicoïdaux série "a"

Une gamme complète et livrable dans des délais courts :
Les réducteurs angulaires à engrenages Bonfiglioli sont conçus de façon modulaire permettant la combinaison de plusieurs rapports de réduction et offrant ainsi une large gamme de réducteurs rapidement disponibles. Les réducteurs sont livrables avec une bride IEC B5 pour montage d'un moteur standard mais aussi avec bride pour servo-moteurs. En grande série, il est également possible d'obtenir une exécution compacte avec moteur intégré.
Type
Torque Nm
A 05
100
A 10
150
A 20
250
A 30
410
A 35
600
A 41
850
A 50
1.500
A 55
2.000
A 60
2.800
A 70
5.000
A 80
8.000
A 90
14.000
Données techniques
Couple de sortie
100 Nm... 14.000 Nm
Puissance moteur (n1= 1400 min-1)
0,22 ... 150 kW
Rapport de réduction
5.4 ... 1715
Configuration de sortie
Montage à pattes ou bride avec arbre creux ou plein: 2 alésages possibles par taille
Arbre creux sans rainure de calle avec élément de serrage
Dimensions de l'arbre métrique ou US
Configuration de l'entrée
Bride moteur IEC, servo ou Nema
Exécution avec moteur compact possible
