Boîte à débit variable - badvc
![Boîte à débit variable - badvc_0](https://www.hellopro.fr/images/produit-2/0/9/5/boite-a-debit-variable-badvc-1367590.jpg)
Description

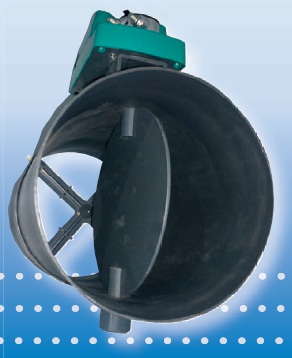

Boîte à Débit Variable Communicante en PVC (existe en galva):
La BADVC est un ensemble composé d’un registre motorisé, d’une croix de mesure placée dans la gaine et d’une carte de régulation électronique.
Le moteur du registre actionne la pelle en PVC afin de modifier le débit d’air en gaine.
La croix de mesure placée en gaine récupère la différence de pression et l’envoie au régulateur.
Le régulateur mesure le débit en gaine et effectue la comparaison entre ce dernier et un signal de consigne (0-10V) reçu d’un système de régulation et pilote le registre motorisé afin d’obtenir le débit de consigne souhaité. Un débit min et un débit max peuvent être programmés en fonction des besoins de l’utilisateur. Le régulateur intègre un PID afin de maintenir stable le débit quelque soit les perturbations.
Alimentation : 24 Vdc ou 24Vac
Consommation : 80 mA
Entrées analogiques : 2 entrées 0-10Vdc
Entrées digitales : 1 Entrée contact sec
Sorties : 0 - 10 Vdc
Capteur intégré : Pression
Communication : Bus CAN High speed (norme iso 11898)
Température d’utilisation : de -10°C à 70°C
Diamètre de gaine : 100 / 125 / 250 / 315 mm
Domaine d'utilisation:
__
La BADVC est un ensemble composé d’un registre motorisé, d’une croix de mesure placée dans la gaine et d’une carte de régulation électronique.
Le moteur du registre actionne la pelle en PVC afin de modifier le débit d’air en gaine.
La croix de mesure placée en gaine récupère la différence de pression et l’envoie au régulateur.
Le régulateur mesure le débit en gaine et effectue la comparaison entre ce dernier et un signal de consigne (0-10V) reçu d’un système de régulation et pilote le registre motorisé afin d’obtenir le débit de consigne souhaité. Un débit min et un débit max peuvent être programmés en fonction des besoins de l’utilisateur. Le régulateur intègre un PID afin de maintenir stable le débit quelque soit les perturbations.
Alimentation : 24 Vdc ou 24Vac
Consommation : 80 mA
Entrées analogiques : 2 entrées 0-10Vdc
Entrées digitales : 1 Entrée contact sec
Sorties : 0 - 10 Vdc
Capteur intégré : Pression
Communication : Bus CAN High speed (norme iso 11898)
Température d’utilisation : de -10°C à 70°C
Diamètre de gaine : 100 / 125 / 250 / 315 mm
Domaine d'utilisation:
__
