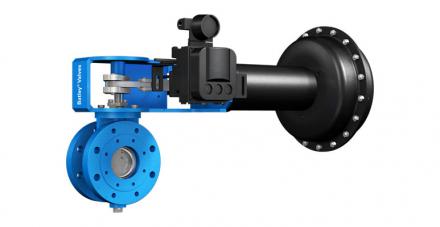

Batley valve® bv 26000 ? Metalseal
![Batley valve® bv 26000 ? Metalseal_0](https://www.hellopro.fr/images/produit-2/6/6/8/batley-valve-bv-26000-metalseal-5982866.jpg)
Description
La conception de la vanne Batley Valve® Metalseal permet une utilisation par températures élevées et dans le cadre d'un service abrasif pour lequel un joint en PTFE n'est pas acceptable.
Présentation
La vanne papillon Batley Valve® Metalseal est utilisée sur des systèmes soumis à de fortes températures ou sur des services abrasifs où l'utilisation de joints élastomère ou polymère est exclue, mais où une grande étanchéité est nécessaire. La conception de la vanne est intrinséquement anti-feu et offre une étanchéité correspondant à la classe IV ANSI/FC I-70-2. La double excentration et la géométrie de la vanne et du joint permettent ensemble d'assurer un contact de scellement uniforme à 360° en position fermée. Le double excentrique du disque minimise les frottements et le couple de siège. Des revêtements durs comme le chromage dure, la stellite, le carbure de tungstène sont disponibles.
Caractéristiques/Avantages clés
Le joint en métal convient aux températures élevées et aux services abrasifs qui excluent l'utilisation d'un joint en PTFE.
La vanne est adaptée à des pressions et températures plus élevées que celles permises par un joint en PTFE.
La forme aérodynamique de l'obturateur améliore le débit et réduit la perte de charge.
Fuite classe IV ANSI en format standard.
Des vannes spéciales peuvent être fabriquées pour que le perçage du corps corresponde à des brides allant jusqu'à la classe 2500 lb ANSI.
La vanne peut être équipée de corps sans brides, à oreilles ou à doubles brides, et peut intégrer un alésage plein ou réduit pour s'adapter au système dans lequel elle est installée.
La forme du siège permet d'obtenir une performance d'étanchéité stable à la fois en débit direct et inversé.
Différents logements de joint disponibles pour s'adapter aux joints en spirale. Tailles allant jusqu'à 1 200 mm sur demande. Différentes formes de corps à souder bout à bout disponibles sur demande.
Applications
Vanne polyvalente : pression faible, moyenne et élevée avec joint métal sur métal pour températures élevées et très élevées
Liquides chargés
Processus
Transport de liquides chargés
Contrôle de débit universel (Power)
Contrôle de débit universel
Spécifications
Normes de conception
API 609, BS 5155, MSS SP68, API 598, BS 6755, FCI 70.2, ANSI B16.34, ISO 5752, DIN 3202
Catégories de conception
ASME 150# à 2500#
Tailles/Dimensions
de 150 à 1 000 mm (6" à 80")
Catégorie de pression/puissance N/A
Amplitude thermique
De -196 °C à 900 °C (-320 °F à 1 652 °F)
Capacité N/A
Matériaux
Uniquement des matériaux aptes au coulage : acier au carbone, acier inoxydable, acier duplex, acier super duplex, Hastelloy, Inconel, Monel, titane, etc.
Matériaux de la garniture : acier inoxydable austénitique, 17-4 PH, acier inoxydable duplex/super duplex, différentes surfaces dures pour le siège et la bague d'étanchéité disponibles (stellite, carbure de tungstène)
Améliorations/Adaptations
Amélioration possible pour atteindre une fuite de classe V ANSI, MSS SP61 et API 5
Présentation
La vanne papillon Batley Valve® Metalseal est utilisée sur des systèmes soumis à de fortes températures ou sur des services abrasifs où l'utilisation de joints élastomère ou polymère est exclue, mais où une grande étanchéité est nécessaire. La conception de la vanne est intrinséquement anti-feu et offre une étanchéité correspondant à la classe IV ANSI/FC I-70-2. La double excentration et la géométrie de la vanne et du joint permettent ensemble d'assurer un contact de scellement uniforme à 360° en position fermée. Le double excentrique du disque minimise les frottements et le couple de siège. Des revêtements durs comme le chromage dure, la stellite, le carbure de tungstène sont disponibles.
Caractéristiques/Avantages clés
Le joint en métal convient aux températures élevées et aux services abrasifs qui excluent l'utilisation d'un joint en PTFE.
La vanne est adaptée à des pressions et températures plus élevées que celles permises par un joint en PTFE.
La forme aérodynamique de l'obturateur améliore le débit et réduit la perte de charge.
Fuite classe IV ANSI en format standard.
Des vannes spéciales peuvent être fabriquées pour que le perçage du corps corresponde à des brides allant jusqu'à la classe 2500 lb ANSI.
La vanne peut être équipée de corps sans brides, à oreilles ou à doubles brides, et peut intégrer un alésage plein ou réduit pour s'adapter au système dans lequel elle est installée.
La forme du siège permet d'obtenir une performance d'étanchéité stable à la fois en débit direct et inversé.
Différents logements de joint disponibles pour s'adapter aux joints en spirale. Tailles allant jusqu'à 1 200 mm sur demande. Différentes formes de corps à souder bout à bout disponibles sur demande.
Applications
Vanne polyvalente : pression faible, moyenne et élevée avec joint métal sur métal pour températures élevées et très élevées
Liquides chargés
Processus
Transport de liquides chargés
Contrôle de débit universel (Power)
Contrôle de débit universel
Spécifications
Normes de conception
API 609, BS 5155, MSS SP68, API 598, BS 6755, FCI 70.2, ANSI B16.34, ISO 5752, DIN 3202
Catégories de conception
ASME 150# à 2500#
Tailles/Dimensions
de 150 à 1 000 mm (6" à 80")
Catégorie de pression/puissance N/A
Amplitude thermique
De -196 °C à 900 °C (-320 °F à 1 652 °F)
Capacité N/A
Matériaux
Uniquement des matériaux aptes au coulage : acier au carbone, acier inoxydable, acier duplex, acier super duplex, Hastelloy, Inconel, Monel, titane, etc.
Matériaux de la garniture : acier inoxydable austénitique, 17-4 PH, acier inoxydable duplex/super duplex, différentes surfaces dures pour le siège et la bague d'étanchéité disponibles (stellite, carbure de tungstène)
Améliorations/Adaptations
Amélioration possible pour atteindre une fuite de classe V ANSI, MSS SP61 et API 5
Caractéristiques
Fixation
bride
Modèle
contrôle
Matière
Inox,titane
