Batardeau anti-inondation - Planches de rétention en aluminium avec joints EPDM et étriers de compression

Planches de rétention

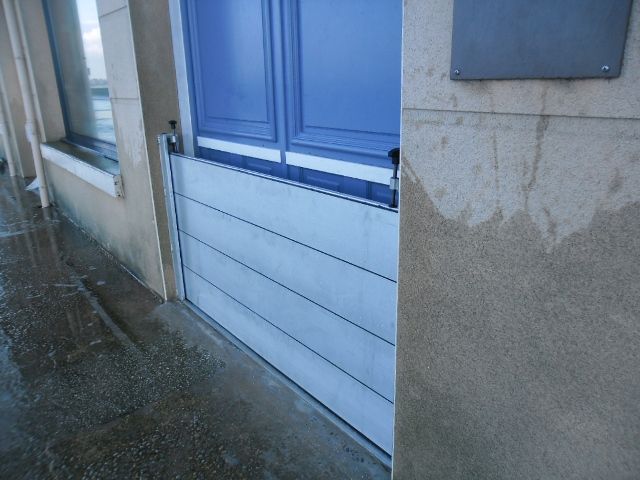

Le batardeau anti-inondation est constitué de planches de rétention en aluminium de sections croissantes. Pour répondre à tous les cas de figure, nous disposons de diverses dimensions (de profilés) qui sont disponibles sur demande ; elles portent les références suivantes :

• Références : 1603, 1604, 1606 et 1609

Le choix du profil dépendra de divers facteurs tels que :

• La hauteur de rétention d’eau désirée ;
• La dimension des ouvertures à protéger ;
• Éventuelles surcharges d’exploitation à intégrer dans les calculs de résistance (flottants ou haute pression / débit > à 5 m3 / heure).

Cadre ou glissières de maintien avec capots de protection
Les planches de rétention sont insérées dans un cadre de guidage constitué d’un profilé « U » qui est soit encastré dans la paroi ou fixé avec des chevilles. La visserie est toujours livrée avec le matériel : tous les écrous et boulons sont en acier inoxydable AISI 36ti.

La visserie peut cependant être constituée d’ancrages « à douille chimique ». Ceci est nécessaire lorsque les supports (paroi) ne sont pas en bon état (béton de mauvaise qualité) ou sont exclus des hypothèses d’utilisation posées par le fabricant de boulons pour être conformes aux règles de calcul de tensions (par ex. murs faits de briques ou de béton < 25, etc.).

Idéalement :

• Les glissières devront être fixées de façon permanente à la paroi pour un montage rapide de la protection.
• Les glissières pourront être fixées de façon non permanente avec des boulons démontables. Ceci peut être nécessaire lorsque des considérations esthétiques (monument historique) ou pratiques (passage restreint) interviennent.

Dans les zones urbaines, le risque de vandalisme est réel. Contre ces dégradations possibles, qui sont préjudiciables au bon fonctionnement des protections, nous proposons de protéger les glissières en les recouvrant d’un capot métallique. Le capot de protection peut être peint dans une couleur (RAL au choix), ce qui favorisera l’intégration de l’ensemble dans un environnement architectural « sensible ».

Les joints d’étanchéité
Tous nos joints d’étanchéité sont fabriqués en EPDM extrudé pour un maximum de résistance mécanique aux frottements. Ils ont été spécialement dessinés pour participer à la parfaite étanchéité des batardeaux anti-inondations. Ils ont par ailleurs une excellente résistance chimique, même dans les environnements agressifs tels que l’eau de mer, les eaux usées industrielles ou urbaines.

Caractéristiques principales :

• Faciles à remplacer grâce à leur montage dans des gorges ou rainures prévues sur les profilés, permettant de les retirer aisément et de les remplacer sans utilisation d’outils particuliers ni de colle.

Les joints ont des tailles et formes différentes selon leur emplacement :

Étriers de compression
Pour améliorer l’étanchéité de nos protections anti-inondation de type batardeaux, nous fournissons une paire supplémentaire d’étriers de compression supérieure destinés à la pré-compression des joints pour une étanchéité immédiate optimale.

Caractéristiques des étriers :

• Fixes, sans possibilité de réglage, montés sur le haut du cadre lorsque les joints verticaux sont fixés sur les planches de batardeau.
• Entièrement mobiles, pour permettre un réglage variable à toute hauteur des planches de rétention. Cette option est possible lorsque les joints à lèvres sont fixés dans les glissières.
• Le réglage en hauteur des étriers est possible, à n’importe quel niveau, sans utilisation d’outils ou clé spéciale.

Plan d’exécution et guide d’installation
Chaque protection anti-inondation est livrée avec :

• Le(s) plan(s) détaillé(s) de fabrication ;
• Les instructions de montage et d’utilisation.
