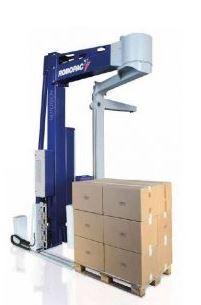

Banderoleuse à bras tournant - Rototech CS 508 PDS - Pré-étirage motorisé 250% - Hauteur 2000 mm

STRUCTURE
• Colonne fixe verticale de section 250 mm x 250 mm en acier mécano soudé avec embase pour fixation au sol de 820 mm x 950 mm.
• Fixation au sol par 8 chevilles métalliques M20.
• Bras fixe horizontal de section 250 mm x 250 mm fixé sur la colonne verticale par six vis M16 et rondelles de sécurité certifiées Nord-Lock X séries.
• Peinture époxy RAL 7040 et RAL 5013.
BRAS TOURNANT
• Bras tournant horizontal de section 150 mm x 150 mm en acier mécano soudé et fixé sur la tête à roulement à billes haute résistance du bras fixe horizontal par huit vis M12.
• Fixation réglable horizontalement lors de l'installation permettant de régler le diamètre de rotation du bras tournant sur une amplitude de 290 mm (145 mm au rayon).
Ce réglage permet d'emballer des produits de 1200 mm x 1200 mm à 1400 mm x 1400 mm en amplitude maximum du bras.
• Dimensions minimum des produits : 400 mm x 400 mm.
• Entrainement par moto réducteur.
• Peinture époxy RAL 7040.
MAT PORTE BOBINE DE FILM
• Colonne verticale de section 150 mm x 150 mm en acier mécano soudé d'une résistance élevée à la torsion et à la flexion, fixée au bras tournant horizontal par quatre vis M16 et rondelles de sécurité certifiées Nord-Lock X séries.
• Deux guides en aluminium permettant au chariot porte bobine de glisser aisément lors de la montée et de la descente.
• Mouvement du chariot assuré par une courroie de transmission HP dentée en polyuréthane avec noyau en acier.
• Barre lumineuse à LED située sur le mât permettant de signaler l'état de la machine :
   - Verte : machine prête à démarrer.
   - Orange : machine opérationnelle en cycle automatique.
   - Bleue : machine en attente de validation obligatoire.
   - Rouge : machine en urgence.
• Hauteur de banderolage utile : 2000 mm (2400 mm et 2750 mm en option).
• Arrêt indexé automatiquement.
• Réglage de la hauteur de banderolage automatique par cellule photoélectrique ou manuel par affichage de la hauteur en centimètres.
• Peinture époxy RAL 7040.
CHARIOT DE PRÉ-ÉTIRAGE - PDS - PRÉ-ÉTIRAGE MOTORISÉ ET ASSERVI
• Pré-étirage motorisé fixe du film à 250 % en standard (150 %, 200 %, et 300 % en option par jeu d'engrenages différents).
Pré-étirage réalisé par deux rouleaux en acier recouvert de caoutchouc antidérapant, tournant à des vitesses différentes par un jeu d'engrenages. Le film est, selon ce principe, allongé entre les deux rouleaux. Les deux rouleaux, très proches l'un de l'autre, assurent une perte de laize très faible.
• La fonction de pré-étirage du film garantit une économie de film importante, jusqu'à plus de 50 % par rapport aux chariots classiques à frein mécanique.
• Le chariot est doté de la fonction « Double Stretch » gérée par un embrayage électromagnétique permettant de débrayer graduellement et de baisser le taux nominal de pré-étirage par friction entre le rouleau et son engrenage. Cette fonction permet d'utiliser ponctuellement un film standard ou pré-étiré et d'utiliser de ce fait tout type de film dans l'hypothèse d'un problème d'approvisionnement de film adapté au pré-étirage.
• Alimentation progressive de l'embrayage électromagnétique en début de cycle pour éviter de tirer directement sur l'accroche du film.
