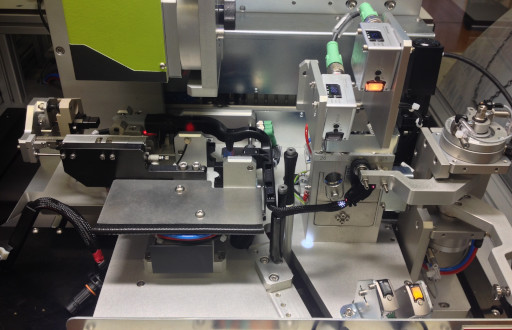

Banc de test à la programmation de capteur effet hall

  Ce banc de test est destiné à la programmation et au contrôle électrique de capteurs, composés de cellule à effet hall, et servant à la détection de la position du levier de boite à vitesse d'un véhicule. Cet équipement est semi-automatique.L'opérateur met en place un joint d'étanchéité sur le produit par l'intermédiaire d'une pince de montage de joint. Il positionne ensuite le connecteur et le godet du capteur sur la cassette de test.Une action sur le bouton poussoir départ cycle lance dans un premier temps les tests automatiques de contrôles des caractéristiques non électriques (présence et couleur joint, insert, longueur de faisceau, …)Un PC réalise ensuite les contrôles électriques, mesures des capacités par l'intermédiaire d'un pont RLC et programmation de la cellule grâce aux signaux obtenues par le déplacement d'une cible entrainée par une table rotative. Chaque produit conforme est gravé par micro-percussion et mis en caisse.Caractéristiques techniques du banc de test à la programmation et au contrôle de capteur Effet Hall :

• Banc multi-références par l'utilisation de cassettes interchangeables
• Pince de montage de joint Schunk
• Ensemble de détecteurs présence, couleur, distance Keyence
• Automate et afficheur Pro-face
• Pont de mesures RLC
• Carte de programmation de cellule
• Marquage micro-percussion
• Table rotative de précision
