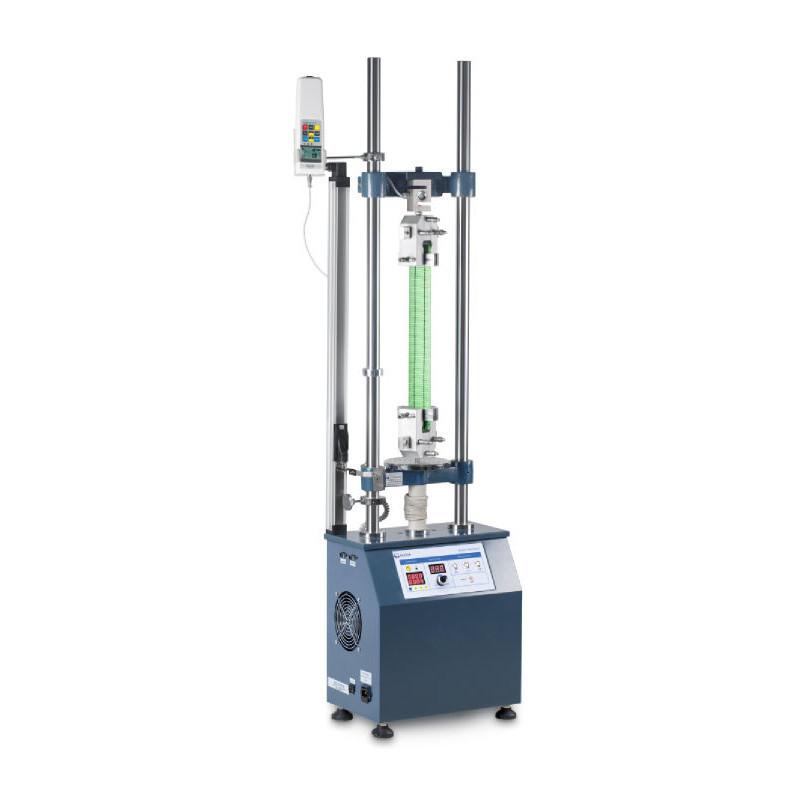

Banc d'essai électrique TVS

Banc d'essai Sauter TVS avec moteur pas-à-pas, pour la mesure des forces de compression et de pression. Ce banc a une colonne de guidage de grande longueur pour des mesures plus importantes et augmenter le nombre de possibilités de mesures.Fonctions du banc d'essai électrique : Fonction de débranchement par la force : le banc d'essai s'arrêt lorsqu'il a atteint la charge maximale qui a été réglée (seulement lorsque le banc est connecté au dynamomètre FH). La fonction de répétition permet de tester les charges en permanence. Course de déplacement maximale réalisée par interrupteurs finaux de course électrique. Le moteur pas-à-pas permet : - De contrôler l'appareil à vitesse minimale et à pleine charge ; - Une meilleure précision de positionnement pour un démarrage et un arrêt précis, sans marche à vide ; - Une vitesse constante pour toutes les capacités ; - Un réglage précis de la vitesse de déplacement avec l'affichage à l'écran. Il est possibilité de contrôler le banc d'essai via un logiciel sur ordinateur (non inclus, en option). Possibilité de l'utiliser avec tous les dynamomètres Kern jusqu'à 50000 Newton. Banc d'essai électrique pour mesurer les forces de traction et de pression, pour une utilisation verticale.Caractéristiques techniques du banc d'essai électrique : Afficheur LED (pour la mesure de longueur), hauteur de chiffres 9 mm (pour l'indication de répétition et les cycles), et 14 mm (pour l'indication de vitesse). Les mesures de forces sont affichées directement sur le dynamomètre (non fourni). Avec affichage des vitesses de déplacement et de la fonction de répétition sur le tableau de commande. Système de mesure de longueur numérique en série, pour une précision de 0,01 mm et des mesures de 0 à 150 mm. Les longueurs mesurées sont lisibles directement sur l'afficheur. Ce banc d'essai est fabriqué en acier laqué, idéal pour une utilisation répétée. Les dimensions totales de l'appareil sont de Lxpxh : 400 x 250 x 1550 ou 480 x 255 x 1670 mm. Hauteur de position initiale de la plaque de montage dès le bord sup. du boîtier du moteur : 171 mm. Levée max. de la plaque de montage : 385 mm. Distance min. entre la plaque de montage et le bord inférieur de la fixation supérieure d'objet : 85 mm. La course maximale de mesure est de 210 mm. La précision de la vitesse est de 1% du maximum. La précision du positionnement en débranchant est d'environ 0,05 mm. La colonne possède une longueur de 1135 mm. Il est possible de fixer de nombreux modèles différents de pinces, de têtes, de dynamomètres pour la mesure des différentes forces. 10.8921.01 et 10.8921.02 : montage direct de l'appareil de mesure avec cellule de mesure interne jusqu'à une capacité de 500 N. 10.8921.03, 10.8921.04 et 10.8921.05 : montage direct de l'appareil de mesure avec cellule de mesure interne jusqu'à une capacité de 1000 N. Avec platine d'adaptation pour la fixation d'un dynamomètre sur le banc d'essai. Alimentation sur secteur, avec une tension d'entrée de 230 V AC 50 Hz. Température ambiante tolérée : -10°C à +40°C.Potentiomètre linéaire compatible : produit 108926, avec une plage de mesure de 225 à 700 mm, pour une précision de 0,01 mm.
Course max. : 210mm
Long. colonne de guidage : 1135mm
Plage de mesure max. : 5000mm
Précision : 1%
Plage de vitesse : 1mm/min - 240mm/min
Dim. totale Lxpxh : 400mm x 250mm x 1550mm
