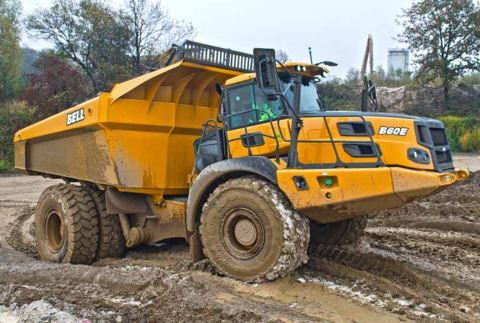

B30e (4x4) tombereaux articulés - bell - 28 000 kg

B30E (4x4) Tombereaux Articulés - BELL

• Puissance brute: 260 kW (348 hp)
• Couple brut: 1 450 Nm (1 069 lbft)
• Charge utile nominale: 28 000 kg (61 729 lbs)

Spécifications techniques
MOTEUR
Constructeur Mercedes Benz
Type OM936LA
Configuration 6 cylindres en ligne, suralimenté avec intercooler.
Puissance brute 260 kW (348 ch) @ 2 200 tr/min
Puissance nette 250 kW (335 ch) @ 1 700 tr/min
Couple brut 1 450 Nm (1 069 lbft) @ 1 150 -1 800 tr/min
Cylindrée 7,7 litres (469 cu.in)
Frein auxiliaire Frein à compression/décompression type Jacob ®
Capacité du réservoir de carburant 302 litres (79.78 US gal)
Capacité du réservoir d'AdBlue ® 31 litres (8.2 US gal)
Certification OM936LA conforme à la norme antipollution EU Phase V
BOITE DE VITESSES
Constructeur Allison
Modèle 3400 ORS Configuration
Transmission complètement automatisée à trains planétaires
Positionnement Accouplée au moteur
Configuration des pignons
Trains planétaires à prise constante, commande par embrayage.
Rapports 6 marche avant, 1 marche arrière
Type d'embrayage Multidisques à commande hydraulique
Type de commande Électronique
Convertisseur de couple Hydrodynamique avec verrouillage sur tous les rapports.
BOÎTE DE TRANSFERT
Constructeur Kessler
Modèle W1400
Positionnement Montée à distance Configuration des pignons Trois pignons hélicoïdaux en ligne
Différentiel de sortie Différentiel proportionnel interpont à répartition 29/71, Blocage de différentiel interpont automatique.
PONTS
Constructeur Bell
Type Avant: Bell 18T
Arrière: Bell 36T
Avant différentiel À contrôle de traction, forte capacité d'entrée et couple spiro-conique. Réduction finale À planétaires renforcés sur tous les ponts.
SYSTÈME DE FREINAGE
Frein de service Circuit double, commande hydraulique, freins à disques à bain d'huile sur ponts avant et milieu. L'huile circule dans un système de filtration et de refroidissement.
Puissance de freinage maximum: 263 kN (59 125 lbf)
Frein de parking/secours Disque monté sur la ligne de transmission à serrage par ressort, desserrage pneumatique.
Puissance de freinage maximum: 396 kN (89 000 lbf)
Frein auxiliaire Frein d'échappement automatique. Ralentissement automatique via l'activation électronique du système de freinage à bain d'huile.
Puissance de ralentissement totale
En continu: 318 kW (426 hp)
Maximum: 588 kW (788 hp)
ROUES
Type Radial Earthmover
Pneus Avant: 23.5 R25
Arrière: 875/65 R29
SUSPENSION AVANT Semi-indépendante, avec berceau en A tiré, maintenu par des amortisseurs hydropneumatiques.
Option: Suspension adaptative à gestion électronique avec réglage de la hauteur de suspension.
SYSTÈME HYDRAULIQUE
Circuit hydraulique à demande de charge et priorité à la direction sur le levage de benne.
Circuits indépendants pour les freins. Une pompe de direction de secours entrainée par les roues est intégrée au système principal.
Type de pompe À cylindrée variable avec détection de charge
Débit 165 l/min (44 gal/min)
Pression 28 MPa (4 061 psi) Filtration 5 microns
DIRECTION
Vèrins á double action avec pompe de secours entrainée par les rouse.
Nombre de tours de volant de butée à butée 4,1
Angle de braquage 45º
SYSTÉME DE BENNAGE
Deux vérins double effet simple extension.
Durée de levage 12 secondes
Durée d' abaissement 6 secondes
Angle de bennage Standard 70°, ou tout autre angle inférieur programmable.
SYSTÈME PNEUMATIQUE
Déshydrateur d'air avec chauffage et valve de décharge intégrés, assure la commande du frein de stationnement et des servitudes.
Pression du systéme 810 kPa (117 psi)
SYSTÈME ÉLECTRIQUE
Voltage 24 V
Type de batterie Deux, type AGM (Absorption Glass Mat).
Capacité de la batterie 2 X 75 Ah
Capacité nominale de l'alternateur 28V 80A
MAX. VITESSE DE DÉPLACEMENT
1st 7 km/h 4 mph
2nd 12 km/h 8 mph
3rd 19 km/h 12 mph
4th 27 km/h 17 mph
5th 39 km/h 24 mph
6th 45 km/h 28 mph
R 7 km/h 4 mph
CABINE
Certifié ROPS/FOPS
Niveau sonore intérieur 72 dBA mesuré selon ISO 6396
POIDS OPERATIONNELS
À VIDE kg (lb)
Avant 10 453 (23 045)
Arrière 11 064 (24 392)
Total 21 517 (47 437)
EN CHARGE
Avant 12 819 (28 261)
Arrière 36 698 (80 905)
Total 49 517 (109 166)
PRESSION AU SOL EN CHARGE
23.5 R25 kPa (Psi)
Avant 278 (40)
875/65 R29 kPa (Psi)
Arrière 467 (67)
CAPACITE DE CHARGE
BENNE m 3 (yd 3 )
Capacité benne rase 15 (19,5)
Capacité SAE 2:1 18,5 (24)
Capacité SAE 1:1 21 (27,5)
Charge utile 28 000 kg
nominale (61 729 lbs)
POIDS OPTIONS
JEU DE ROUES SUPPLÉMENTAIRES kg (lb)
23.5 R25 565 (1 246)
875/65 R29 1 024 (2 258)
Dimensions de la machine
A 9 193 mm ( 30.16 ft. )
A1 9 675 mm ( 31.74 ft. )
B 3 426 mm ( 11.24 ft. )
B1 3 661 mm ( 12.01 ft. )
B2 3 747 mm ( 12.29 ft. )
B3 5 397 mm (17.7 ft.)
C 2 985 mm (9.79 ft.)
D 2 940 mm (9.64 ft.)
D1 3 270 mm (10.72 ft.)
E 2 356 mm (7.72 ft.)
E1 2 385 mm (7.82 ft.)
F 3 140 mm (10.3 ft.)
F1 3 453 mm (11.32 ft.)
G 3 260 mm (10.69 ft.)
H 537 mm (1.76 ft.)
I 488 mm (1.6 ft.)
J 374 mm (1.22 ft.)
L 2 310 mm (7.57 ft.)
M 4 425 mm (14.51 ft.)
N 3 150 mm (10.33 ft.)
O 2 093 mm (6.86 ft.)
Q 4 565 mm (14.97 ft.)
R 2 602 mm (8.53 ft.)
S 1 362 mm (4.46 ft.)
T 25 ° U 70 ° V 45 °
W 1 075 mm (3.52 ft.)
X 7 968 mm (26.14 ft.)
Y 3 526 mm (11.56 ft.)
Z 7 316 mm (24 ft.)
Aptitude en pente capacité de traction
1. Déterminer la résistance à la traction en recherchant l'intersection entre la ligne de masse du véhicule et la ligne de la pente. NOTA: Une résistance au roulement type de 2% est déjà prise en compte dans le tableau et la ligne de pente.
2. À partir de ce point d'intersection, se déplacer vers la droite horizontalement jusqu'à la courbe de puissance de démarrage.
3. A partir de ce point, lire sur l'axe horizontal la vitesse maxi atteinte pour cette valeur de traction.
Ralentissement
1. Déterminer la force de ralentissement en recherchant l'intersection entre la ligne de masse du véhicule et la ligne de la pente. NOTA: Une résistance au roulement type de 2 % est déjà prise en compte dans le tableau et la ligne de pente.
2. À partir de ce point d'intersection, se déplacer vers la droite horizontalement jusqu'à la ligne de performance du ralentisseur..
3. A partir de ce point, lire sur l'axe horizontal la vitesse maxi.
