Auto-Amorçage Jusqu'à 2500 Kg - Série U250 - Ref. 24.2 - Modèles U250-2, U250-4Q, U250-4L, U250-10

Auto-Amorçage Jusqu'à 2500 Kg

Ref. 24.2

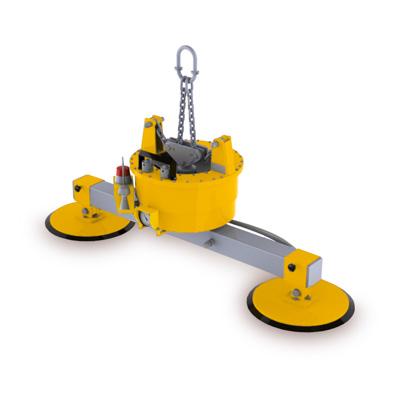

Série U250 (max. 2500 kg)
Toutes les versions de cette série sont conçues à partir du même équipement de base, qui est uniquement équipé de plusieurs unités de ventouses en fonction des besoins. Tous les modèles ont comme équipement standard un dispositif de sécurité ou alarme optique et acoustique type VO-A selon brochure U-08.
Le poids de l'équipement basique avec alarme est de 230 kg.

Disposition immédiate d'utilisation, sans nécessité de connexion électrique. Il suffit seulement de le suspendre au crochet d'une grue.
Perte de capacité de charge réduite, due à son poids mort réduit.
Ne nécessite pratiquement pas de maintenance même dans un cadre de travail où les conditions sont extrêmes.
Transport en douceur des charges de superficie délicate.
Sécurité maximale grâce à l'alarme optique et acoustique additionnelle

Manipulation simple uniquement grâce aux commandes de la grue: pour chaque décharge de l'appareil (chaîne de suspension lâche) la commutation “prendre-lâcher” ou “course avec charge - course sans charge” lui succède, en d'autres termes, il se produit automatiquement un cycle de commutation forcée.

Modèles:

• U250-2
• U250-4Q
• U250-4L
• U250-10

U250-2
Capacité de chargement = 2.100 kg.
Charge minimale = 70 kg.
Poids propre = 465 kg.
Bague de verrouillage = Type U 1.000.
Les ventouses sont déplaçables.
Dimension minimale de charge = 1.360 x 630 mm.
Dimension maximale de la charge = 3.500 x 2.000 mm avec une épaisseur minimale de 2 mm.

U250-4Q
Capacité de chargement = 2.300 kg.
Charge minimale = 70 kg.
Poids propre = 450 kg.
Bague de verrouillage = Type U 500.
Dimension minimale de la charge = 1.000 x 1.000 mm.
Dimension maximale de la charge = 3.000 x 2.000 mm avec une épaisseur minimale de 2 mm.
Il est possible d'éliminer 2 ventouses diagonalement grâce à une valve manuelle.

U250-4L
Capacité de chargement = 2.200 kg.
Charge minimale = 70 kg.
Poids propre = 725 kg.
Bague de verrouillage = Type U 255.
La position des sous traverses par rapport à la traverse principale, tout comme celle des ventouses par rapport aux sous traverses est variable.
Compensation de différence de niveau = 90 mm grâce aux sous traverses oscillantes
Les paires de ventouses extérieures peuvent être déconnectées grâce à une valve manuelle.
Suspension des ventouses à la structure de type cardan avec compensation élastique dans les deux sens avec une différence de niveau de 70 mm
Dimension minimale de la charge = 1.200 x 800 mm.
Dimension maximale de la charge = 6.000 x 2.500 mm avec une épaisseur minimale de 2 mm.

U250-10
Capacité de chargement = 2.200 kg.
Charge minimale = 70 kg.
Poids propre = 725 kg.
Bague de verrouillage = Type U 255.
La position des sous traverses par rapport à la traverse principale, tout comme celle des ventouses par rapport aux sous traverses est variable.
Compensation de différence de niveau = 90 mm grâce aux sous traverses oscillantes
Les paires de ventouses extérieures peuvent être déconnectées grâce à une valve manuelle.
Suspension des ventouses à la structure de type cardan avec compensation élastique dans les deux sens avec une différence de niveau de 70 mm
Dimension minimale de la charge = 1.200 x 800 mm.
Dimension maximale de la charge = 6.000 x 2.500 mm avec une épaisseur minimale de 2 mm.

Système de plusieurs ventouses
