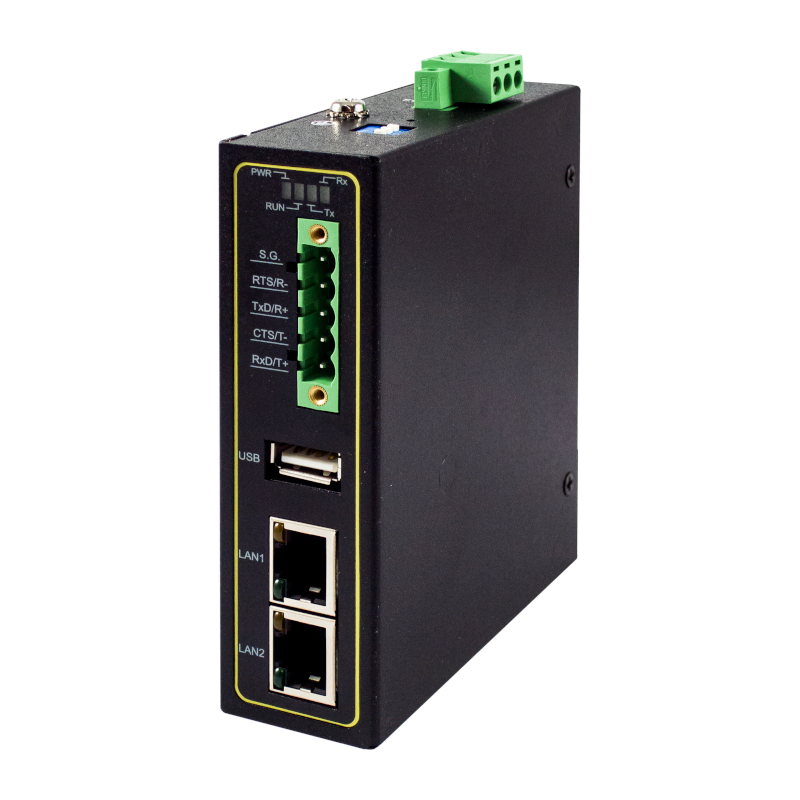

Atop PG59xx

La série PG59xx est une gamme de passerelles de protocoles industriels très fiable et tolérante aux pannes. Son architecture puissante permet une conversion transparente entre les différents protocoles basés sur Ethernet ou série. Les dispositifs série communiquant sur différents protocoles peuvent être intégrés dans le système et étendre leur portée sur l'Ethernet redondant de la passerelle. Ce dispositif est conçu pour fonctionner dans les industries les plus exigeantes telles que les sous-stations électriques, la production d'énergie, le pétrole et le gaz, l'agriculture et la fabrication.
La configuration s'effectue par le biais d'un utilitaire Windows convivial, basé sur Java, appelé eNode Designer. Il permet de configurer les plates-formes cibles, de définir les propriétés du dispositif et le mappage des points de données du protocole. Pour ce faire, il faut créer un fichier de projet représentant le système. Celui-ci comprendra les dispositifs et les applications de protocole fonctionnant sur eux. La configuration dépend entièrement du "Module eNode" qui représente ce dispositif ou cette application - mais peut inclure des choses telles que la modification des paramètres du port de communication et la définition de l'endroit où les informations du point de données entrent et sortent du système eNode Designer.
La série PG59xx intègre une couche supplémentaire de sécurité, permettant aux dispositifs d'être déployés dans des topologies qui demandent aux données de circuler par Internet et empêchant les données sensibles de contrôle et de surveillance d'être lisibles par des activités malveillantes. Le cryptage VPN IPsec, configurable en mode peer-to-peer et peer-to-side, garantit que les données qui transitent sont cryptées par un puissant cryptage AES 128, 192 ou 256 bits.
Application
Les piles de protocoles intégrées à la passerelle de protocoles permettent de réaliser les opérations suivantes
- Une conversion transparente
- Gestion des exceptions/erreurs
- Gestion des événements non sollicités pour les protocoles qui le nécessitent (tels que DNP3)
- des performances élevées
- un coût réduit.
Conversions de protocoles supportées : (Produit : Atop PG59xx Protocoles)
04ES-01SM
IEC 60870-5-104 Ethernet Server vers IEC 60870-5-101 Serial Master
04ES-03SM
IEC 60870-5-104 Ethernet Server vers IEC 60870-5-103 Serial Master
04ES-50EC
IEC 60870-5-104 Ethernet Server vers IEC 61850 Ethernet Client
04ES-DNEC
IEC 60870-5-104 Ethernet Server vers DNP3 Ethernet Client
04ES-DNSM
IEC 60870-5-104 Ethernet Server vers DNP3 Serial Master
04ES-MBEC
IEC 60870-5-104 Ethernet Server vers Modbus Ethernet Client
04ES-MBSM
IEC 60870-5-104 Ethernet Server vers Modbus Serial Master
50ES-01SM
IEC 61850 Ethernet Server vers IEC 60870-5-101 Serial Master
50ES-03SM
IEC 61850 Ethernet Server vers IEC 60870-5-103 Serial Master
50ES-04EC
IEC 61850 Ethernet Server vers IEC 60870-5-104 Ethernet Client
50ES-DNEC
IEC 61850 Ethernet Server vers DNP3 Ethernet Client
50ES-DNSM
IEC 61850 Ethernet Server vers DNP3 Serial Master
50ES-MBEC
IEC 61850 Ethernet Server vers Modbus Ethernet Client
50ES-MBSM
IEC 61850 Ethernet Server vers Modbus Serial Master
DNES-01SM
DNP3 Ethernet Server vers IEC 60870-5-101 Serial Master
DNES-03SM
DNP3 Ethernet Server vers IEC 60870-5-103 Serial Master
DNES-04EC
DNP3 Ethernet Server vers IEC 60870-5-104 Ethernet Client
DNES-50EC
DNP3 Ethernet Server vers IEC 61850 Ethernet Client
DNES-DNSM
DNP3 Ethernet Server vers DNP3 Serial Master
DNES-MBEC
DNP3 Ethernet Server vers Modbus Ethernet Client
DNES-MBSM
DNP3 Ethernet Server vers Modbus Serial Master
DNSS-04EC
DNP3 Serial Slave vers IEC 60870-5-104 Ethernet Client
DNSS-50EC
DNP3 Serial Slave vers IEC 61850 Ethernet Client
DNSS-DNEC
DNP3 Serial Slave vers DNP3 Ethernet Client
DNSS-MBEC
DNP3 Serial Slave vers Modbus Ethernet Client
MBES-01SM
Modbus Ethernet Server vers IEC 60870-5-101 Serial Master
MBES-03SM
Modbus Ethernet Server vers IEC 60870-5-103 Serial Master
MBES-04EC
Modbus Ethernet Server vers IEC 60870-5-104 Ethernet Client
MBES-50EC
Modbus Ethernet Server vers IEC 61850 Ethernet Client
MBES-DNEC
Modbus Ethernet Server vers DNP3 Ethernet Client
MBES-DNSM
Modbus Ethernet Server vers DNP3 Serial Master
MBSS-04EC
Modbus Serial Slave vers IEC 60870-5-104 Ethernet Client
MBSS-50EC
Modbus Serial Slave vers IEC 61850 Client
MBSS-DNEC
Modbus Serial Slave vers DNP3 Ethernet Client
