Ate h-module 128 voies
Obtenir un devis / prix
Prix et détails sur demande
Arnaud MANSION
Echanger avec le vendeur
Vendu
par ATCOM
En savoir plus
Description

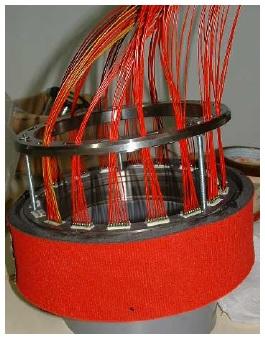

La télémétrie ATEH permet l'échantillonnage synchrone de plus de 128 voies de mesures de type température ou contrainte. La transmission des données est réalisée par transmission HF, ce qui permet une simplicité d'intégration de la télémétrie ATEH sur la partie HP d'une turbine (aerospace ou GAZ). La taille, le poids et l'architecture en arbre creux de la télémétrie ATEH permettent une fixation directe sur l'arbre de la turbine ou turbo pompe cryogénique.
Spécifications
Mesure de contrainte statique ou dynamique : Jauge 120 à 1200 Ohm
Test d'intégrité de jauge embarqué (par générateur de courant sinusoïdal)
Déphasage maximum entre voie : < 3°
Mesure de température : Thermocouple type K-N-J, 1200°C max
Bande passante :
10Hz - 150khz par voie de mesure (jauge dynamique)
0Hz - 20kHz par voie de mesure (jauge statique)
Caractéristiques radio :
Transmission des données numériques PCM-ASK
Puissance de transmission max : 5mW
Bande : 900MHz
Débit : 200 Mb/s (Manchester) en standard (débit supérieur pour materiel spécifique)
Télécommande : marche/arrêt, réglage gain, bande passante et courant de jauge à la volée.
Caractéristiques techniques :
Alimentation : induction
Température d'utilisation : -50°C/+125°C
Accélération : 60000 G ( option 100 000 G)
Récepteur :
Correction des sorties (sinx/x)
Sortie analogique +/-5V ou 0/10V
Sortie numérique des données Ethernet.
Spécifications
Mesure de contrainte statique ou dynamique : Jauge 120 à 1200 Ohm
Test d'intégrité de jauge embarqué (par générateur de courant sinusoïdal)
Déphasage maximum entre voie : < 3°
Mesure de température : Thermocouple type K-N-J, 1200°C max
Bande passante :
10Hz - 150khz par voie de mesure (jauge dynamique)
0Hz - 20kHz par voie de mesure (jauge statique)
Caractéristiques radio :
Transmission des données numériques PCM-ASK
Puissance de transmission max : 5mW
Bande : 900MHz
Débit : 200 Mb/s (Manchester) en standard (débit supérieur pour materiel spécifique)
Télécommande : marche/arrêt, réglage gain, bande passante et courant de jauge à la volée.
Caractéristiques techniques :
Alimentation : induction
Température d'utilisation : -50°C/+125°C
Accélération : 60000 G ( option 100 000 G)
Récepteur :
Correction des sorties (sinx/x)
Sortie analogique +/-5V ou 0/10V
Sortie numérique des données Ethernet.
