Ascenseurs de Chantier Série XMH Bi-Mâts Parallèle - Capacité jusqu'à 6 tonnes - 30 mètres/minute

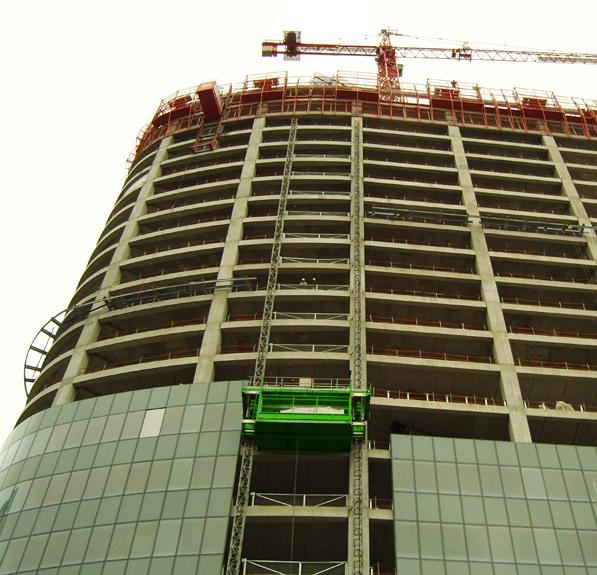

ASCENSEUR XMH BI-MÂTS PARALLÈLE
L'ascenseur XMH bi-mâts parallèle dispose de capacités inégalées à ce jour. Il est principalement destiné à l'approvisionnement de matériel et au transport de personnes sur les ouvrages de grande hauteur, dont le temps et la logistique représentent des enjeux majeurs.

Basée sur des technologies de pointe, sa conception lui offre une très grande fiabilité de fonctionnement et de sécurité. Capable d'emporter dans sa version standard jusqu'à 6 tonnes ou 50 personnes à une vitesse de 30 mètres par minute, il est utilisé aussi bien pour l'accès rapide des équipes à leurs postes de travail qu'au transport de matériaux très volumineux.

Les dimensions intérieures utiles atteignent 6,40 mètres de long pour 2,50 mètres de large, soit une surface utile de 16m². La hauteur utile de chargement est de 2,50 mètres, permettant l'emport d'engins comme une nacelle ciseau ou une grue araignée. Les grandes ouvertures de 6,20 mètres de large sont de type « volet roulant », assurant une largeur et hauteur de passage maximale.

Le toit de la cabine peut être équipé en configuration « plate-forme de travail », destiné aux opérations de fermeture de façade. Lorsque des opérateurs accèdent au toit, le système passe automatiquement en mode manuel et limite la vitesse à 12 m/min, conformément à la norme relative aux plates-formes de travail. Le pupitre de commande situé en cabine devient inopérant, le contrôle étant effectué directement depuis le panneau de commande situé sur le toit.

La configuration en « twin » rend possible l'installation de deux ascenseurs XMH rapides supplémentaires de part et d'autre des deux mâts, optimisant le trafic personnel et matériel.

Le système d'alimentation par rail électrique en option installé dans la mâture est également disponible, supprimant le câble pendentif électrique.

Principales caractéristiques techniques:

• Vitesse: De 12 à 50 m/min (Variateur de fréquence)
• Alimentation électrique: 400V (+/-5%) - 50Hz - 3P + N + T
• Type de manœuvre: Liftier / Appel liftier / Automatique
• Support: Sol d'appui / Suspendu (chaise)
• Porte cabine: Ouverture verticale / Ouverture à la française / Accordéon / Volet roulant
• Ancrage sur: Voile béton / Nez de dalle / Pierre de taille / Brique / Structure métallique / Échafaudage
• Distance entre ancrages: 1er ancrage à 3m, puis à 6m
• Hauteur libre au-dessus du dernier ancrage: 3m
• Hauteur d'élévation standard maximum: 200m
• Mât : dimensions (m) / poids (kg): L 0.6 x l 0.6 x H 1.5 / 110
• Dispositifs de sécurité brevetés XL: Frein centrifuge / Roue libre / Clé XL
• Modularité: Unité motrice convertible en plate-forme / Possibilité de cabine sur-mesure à usage unique / Positionnement des moteurs au-dessus, sur le côté ou sous la cabine
• Conformité: Directive machines 2006 / 42 / CE (attestation d'examen CE de type) EN 12159 (conception et fabrication selon prescription de la norme)
