Ascenseurs de chantier série LL 2500 ouverture latérale - 2,5 tonnes/30 personnes - 40 m/min

ASCENSEUR LL 2500 OUVERTURE LATÉRALE

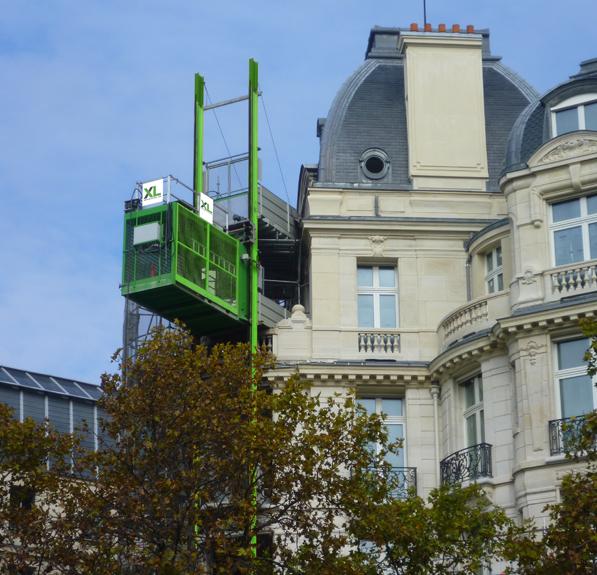

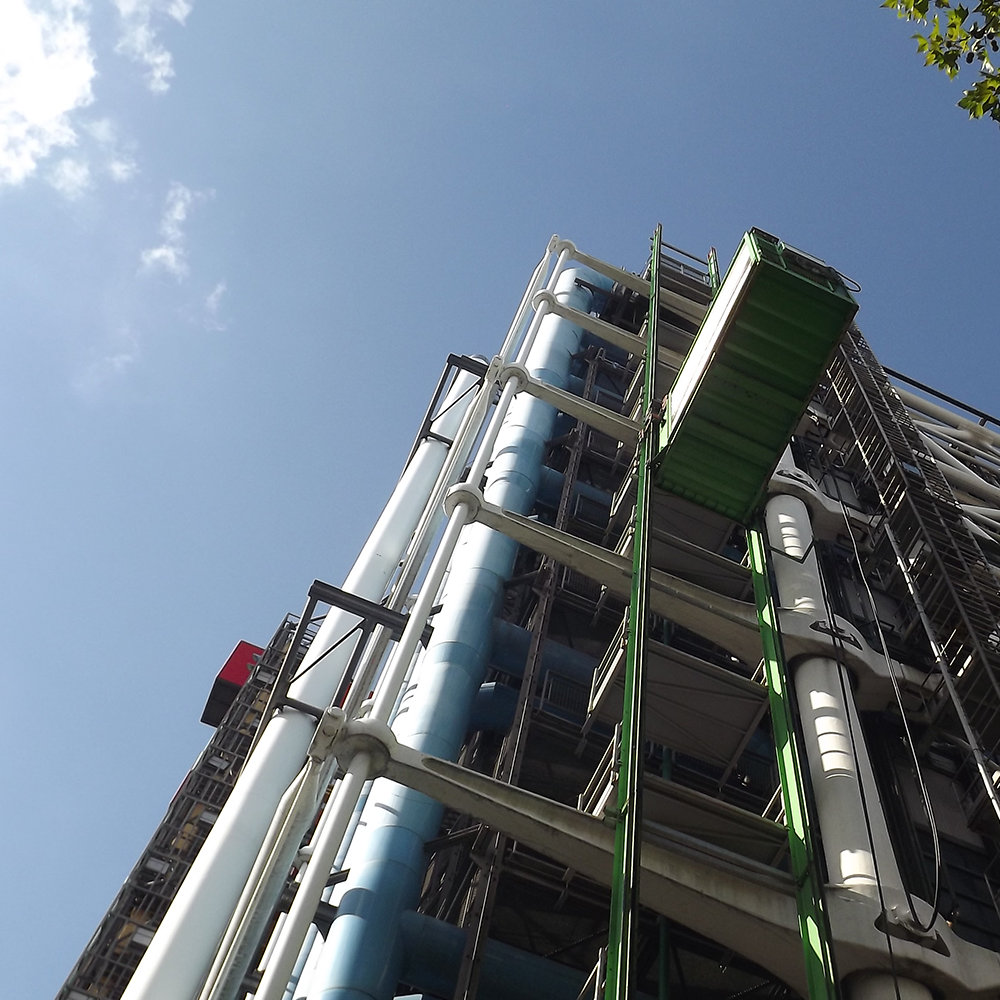

Le LL 2500 à ouverture latérale ajoute à ses atouts un accès de côté pour s'adapter aux cas particuliers rencontrés dans l'industrie ou sur des chantiers avec peu de recul comme en cœur de ville.

ENCOMBREMENT SOL ET FAÇADE
Les moteurs situés au-dessus de la cabine libèrent tout le volume de chargement et donnent une garde au sol de 22 cm. En option, l'encagement est rétractable pour par exemple laisser passer un engin. L'emprise sur la façade est réduite au minimum, les mâts occupant la largeur d'une trame standard : pas d'interférences avec les autres parties de l'ouvrage, notamment celles réceptionnées.

PRÉCISION D'ARRÊT
Les portes palières desservant les niveaux sont directement fixées sur les mâts, offrant ainsi une très grande précision d'arrêt aux étages pour les opérations de chargement / déchargement.

INSTALLATION
Les mâts, portes palières et unités motrices peuvent arriver prés assemblés sur site. L'installation de la structure est possible en une demi-journée.

ANCRAGES ET PLANCHONS
Les ancrages à l'ouvrage se font via la poutre de chaque porte palière : l'effort est donc parfaitement axé, et réparti sur la longueur de la poutre. Des planchons de rattrapage offrent également la possibilité de s'ancrer sur un bâtiment dont la façade est irrégulière, permettant ainsi d'accéder en toute sécurité aux différents niveaux.

SUSPENTE

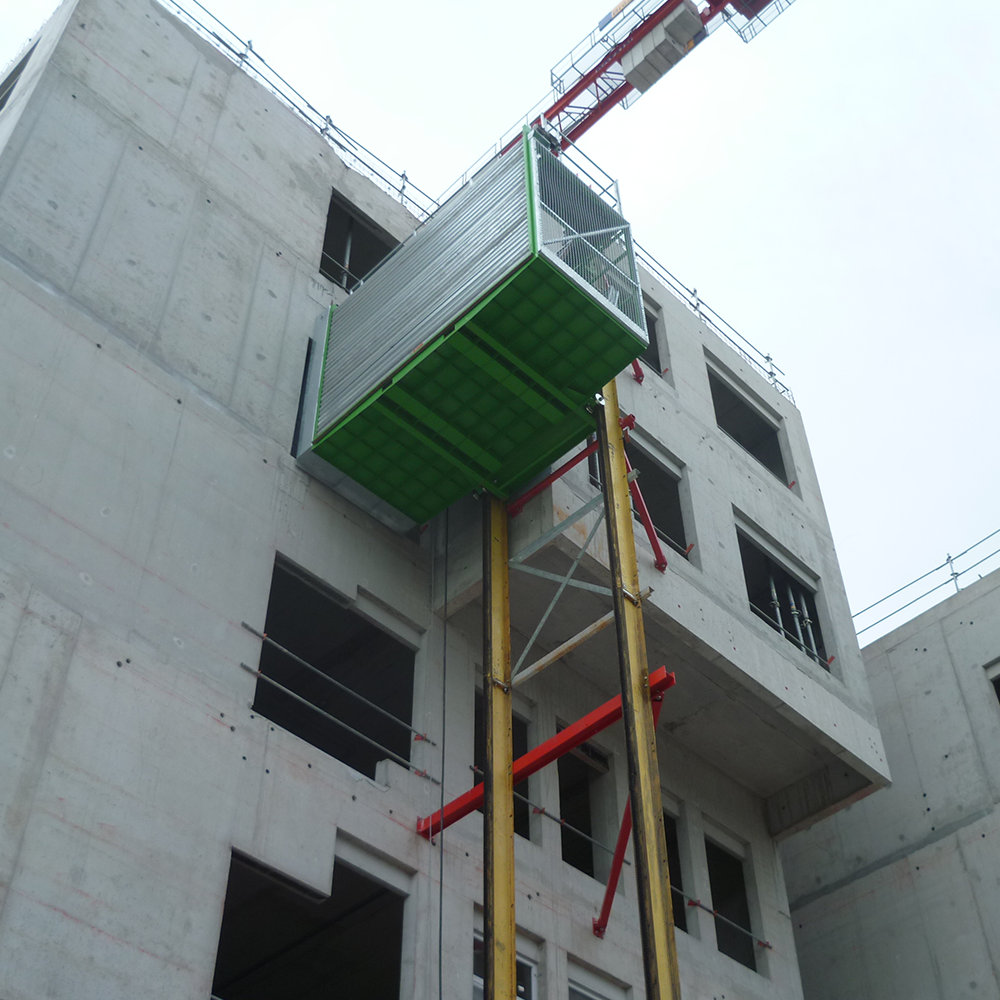

L'ensemble du système (ascenseur + mâture) est par nature conçu pour être accrochable à l'ouvrage, aucun élément ne touchant le sol rendant ainsi possible la desserte d'une partie médiane d'un ouvrage. Cette configuration suspendue est utilisée lorsque l'ascenseur est utilisé en remonte coffrage.
Le LL 2500 à ouverture latérale est capable d'emporter dans sa version standard jusqu'à 2,5 tonnes ou 30 personnes à une vitesse de 40 mètres par minute. Les dimensions intérieures utiles atteignent 4 m de long, 1,70 m de large et 2 m de haut.

Principales caractéristiques techniques

• Vitesse: De 12 à 30 m/min (Variateur de fréquence)
• Alimentation électrique: 400V (+/-5%) - 50Hz - 3P + N + T
• Type de manœuvre: Liftier / Appel liftier / Automatique
• Support: Sol d'appui / Suspendu (de par sa conception)
• Porte cabine: Ouverture verticale / Volet roulant
• Ancrage sur: Voile béton / Nez de dalle / Pierre de taille / Brique / Structure métallique / Échafaudage
• Distance entre ancrages: Au moins tous les 6m (à chaque étage - poutre palière)
• Hauteur d'élévation standard maximum: 50
• Mât : dimensions (m) / poids (kg/ml): 0.3 x 2-4-6-8-10-12 / 60 x 2 mâts = 120
• Dispositifs de sécurité brevetés: XL Frein centrifuge / Roue libre / Clé XL
• Modularité: Possibilité de cabine sur-mesure à usage unique / Existe en version à ouverture latérale
• Installation: Grue de chantier ou grue mobile
• Conformité: Directive machines 2006 / 42 / CE (attestation d'examen CE de type) EN 12159 (conception et fabrication selon prescription de la norme)
