Analyses de fissures

L'analyse des fissures est réalisée en principe par un appareil nommé fissuromètre. C’est un capteur de variation de longueur qui mesure les changements de longueur via un potentiomètre linéaire. Les outils d’analyses de fissures sont utilisés pour mesurer la largeur des fissures et le changement de largeur des fissures.

Il existe une large gamme de fissuromètres :

Les largeurs de fissures sont normalement limitées à 0,2 mm ou 0,3 mm dans les structures en béton. Ce dispositif d’analyses des fissures peu coûteux permet de déterminer avec précision si les fissures dépassent cette limite.Cette loupe est également disponible dans un modèle autoéclairant. Alimenté par deux piles, ce modèle peut être utilisé dans les zones mal éclairées où la lumière naturelle est faible ou inexistante.

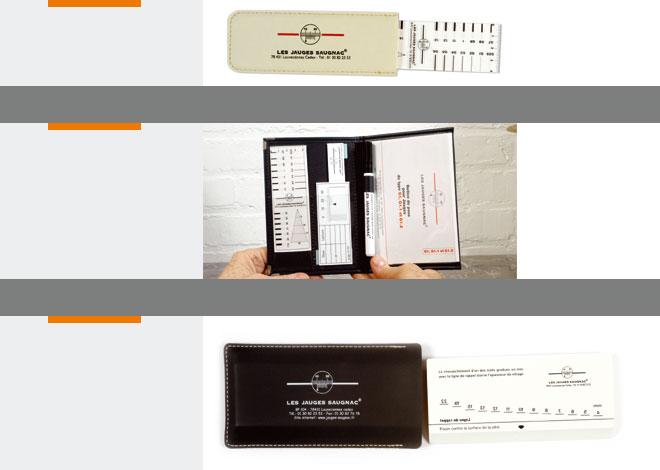

Le mètre de largeur de fissure est appliqué comme un comparateur pour donner une taille approximative de fissure lors des analyses visuelles. Il est fait de plastique durable avec des graduations de 0,1 mm à 2,5 mm.

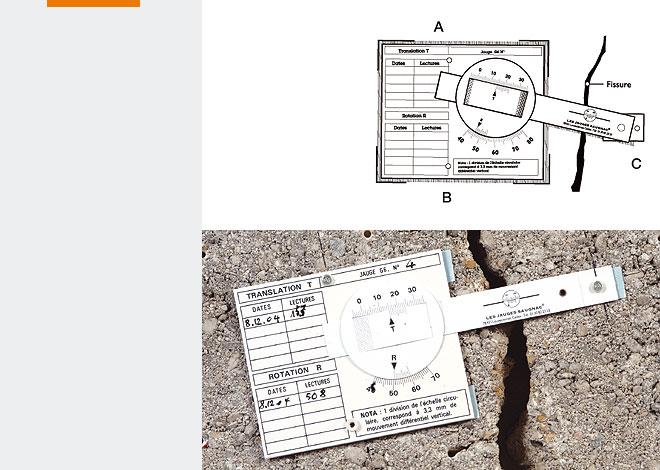

Sur certaines structures, la rotation au niveau des fissures est également significative. Cette jauge est spécialement conçue pour mesurer la rotation, le mouvement transversal et longitudinal.

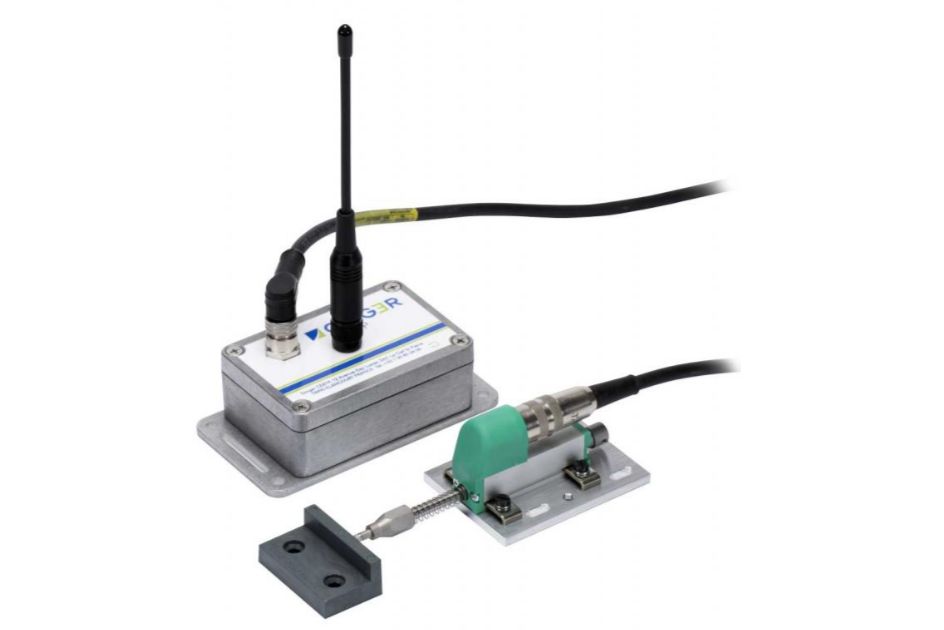

Cet outil d’analyses de fissures est utilisé pour mesurer le mouvement à travers les fissures de surface et les joints dans le béton, la roche, le sol  et les structures. Il se compose d'un tube de corps externe de capteur et d'une tige coulissante libre interne qui est reliée à l'extrémité interne à un capteur à fil vibrant par un ressort.

Le microscope de terrain est un appareil d’analyses de fissures léger et pratique de petite taille. Conçu pour couvrir la gamme entre les microscopes haut de gamme hautement équipés et les loupes de mesure de fissure. Avec un grossissement de 40 fois, ce microscope peut être utilisé pour mesurer avec précision la largeur des fissures. Il combine également une bague de mise au point calibrée permettant de mesurer aussi avec précision la profondeur des fissures.
