Alvitrans - caisson de ventilation - piair2 - triphasé 230/400v

Caisson de ventilation à transmission se réserve le droit de modification sans avis préalable. 2
- Documentation PiAIR2
- 18 Novembre 2014 ALVITRANS
- 7 Taille 7 9 10 12 15 18 2000 2500 3000 3500 4000 4500 5000 5500 ALVITRANS : Caisson de ventilation Code de commande DESCRIPTIF

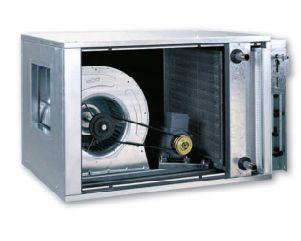

• L'enveloppe est constituée de panneaux autoporteurs en acier galvanisé. Les deux panneaux latéraux sont fixés par serrures et poignées, permettant l'accès au groupe moto-ventilateur, l'étanchéité étant assurée par un joint. Isolation simple ou double paroi en option.
• L'ensemble groupe moto-ventilateur est désolidarisé de l'enveloppe par des plots antivibratils et un joint au refoulement du ventilateur.

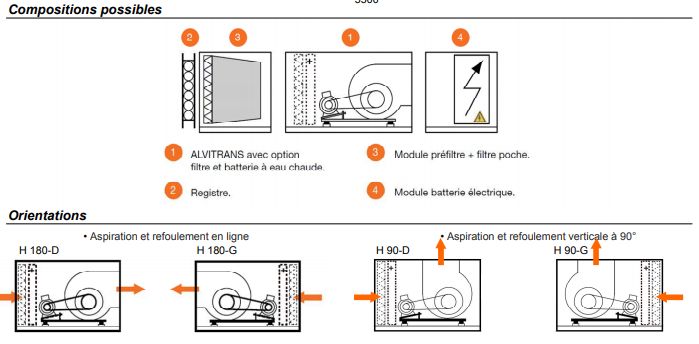

• En standard, le caisson est proposé "aspiration et refoulement" en ligne et servitude droite (refoulement du ventilateur vertical et/ou servitude gauche sur demande). Les caissons ALVITRANS 4500
- 5500 sont montés sur châssis. TURBINE Turbine double ou ie à action en acier galvanisé, déclinée sous deux gammes :
• Basse pression : pertes de charge totale maxi = 600Pa.
• Moyenne pression : pertes de charge totale maxi = 1500Pa. MOTORISATION
• Moteur à pattes IP55 avec PTO, classe F, monté sur châssis :
• Triphasé 230/400V, 1 vitesse, haute efficacité IE2
• Triphasé 400V, 2 vitesses Dalhander (rapport 1/2) ou bobinages séparés (rapport 2/3 - 1/3)
- Transmission par poulies et courroie(s), poulie motrice variable pour les puissances moteurs inférieures ou égales à 1.5kW.
