Logiciel CFAO Almacam Bend - Programmation hors-ligne des presses plieuses à CN avec simulation 3D

Une solution CFAO complète dédiée à la programmation des presses plieuses à CN.

Sans interruption de la production, Almacam Bend permet la programmation hors-ligne d'un grand nombre de presses plieuses.

Grâce à de puissants outils de simulation 3D, la définition de la séquence de pliage, l'installation des outils et le positionnement des butées sont automatiquement effectués de manière efficace et sécurisée. En automatisant le processus de fabrication, Almacam Bend réduit la durée du cycle de production et améliore la productivité des presses plieuses.

Avantages et bénéfices d'Almacam Bend :

• Réduction des périodes improductives des presses plieuses et augmentation de leur taux d'utilisation.
• Mise en production plus rapide grâce à une meilleure préparation du travail.
• Élimination de coûteuses erreurs de programmation avant la mise en fabrication grâce à la simulation de pliage et à la détection des collisions.
• Réduction des temps de programmation (associativité avec Unfold et import CAO, fonctionnement très automatisé, possibilité de réutiliser des programmes CN existants, etc.).
• Meilleure planification de la production et du suivi des coûts de production grâce à la disponibilité en amont des informations de production (outillages, temps de mise au point, etc.).
• Unicité de l'environnement de programmation pour toutes les presses-plieuses à CN de l'atelier, permettant de changer facilement de machine lors de la programmation.
• Facilité d'apprentissage et d'utilisation.

Principe de fonctionnement :

Afin de générer le programme d'instructions pour la presse plieuse, Almacam Bend permet le paramétrage complet du processus de pliage, qui comprend :

• L'ordonnancement des plis (pour chaque pièce).
• La définition, la sélection et le positionnement des outils ainsi que leur répartition (par station).
• Le positionnement des butées sur la presse plieuse.

Almacam Bend gère les options telles que les plis écrasés, l'aide au pliage, le système de mesure d'angle et permet d'afficher la vue 3D sur la CN lorsque la machine le permet.

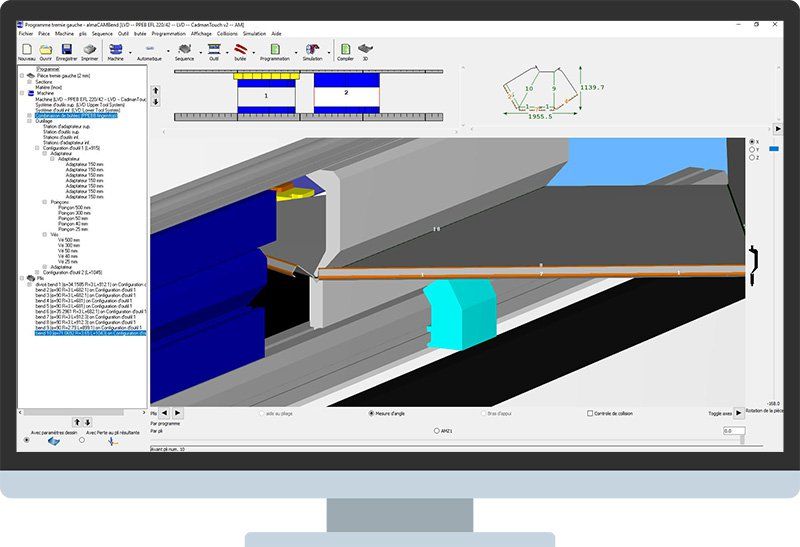

A partir du modèle 3D déplié dans le module Unfold, la simulation 3D complète du cycle de production de la presse plieuse permet de définir entièrement la séquence de pliage et de vérifier étape par étape la justesse du programme d'instructions en termes de collisions, d'accessibilité et de manipulation.

Grâce à une combinaison de fonctions automatiques et manuelles permettant la modification interactive de tous les paramètres de programmation, Almacam Bend est un outil intuitif et facile à utiliser.

Le résultat final est la génération du programme pour la presse plieuse grâce au post-processeur intégré. Toutes les données générées par Almacam Bend peuvent être rassemblées dans des rapports de production détaillés et personnalisés.

Marques de presses plieuses pilotées :
