Aleseuse à commande numerique MICROCUT - HBM
Description
MICROCUT - HBM
Caractéristiques techniques
BROCHE (.)
VIS A BILLES (.)
MOTEURS
GUIDAGES PRISMATIQUES
VITESSES D'AVANCES (.)
MAGASIN D'OUTILS (OPTION) (.)
DIMENSIONS (.)

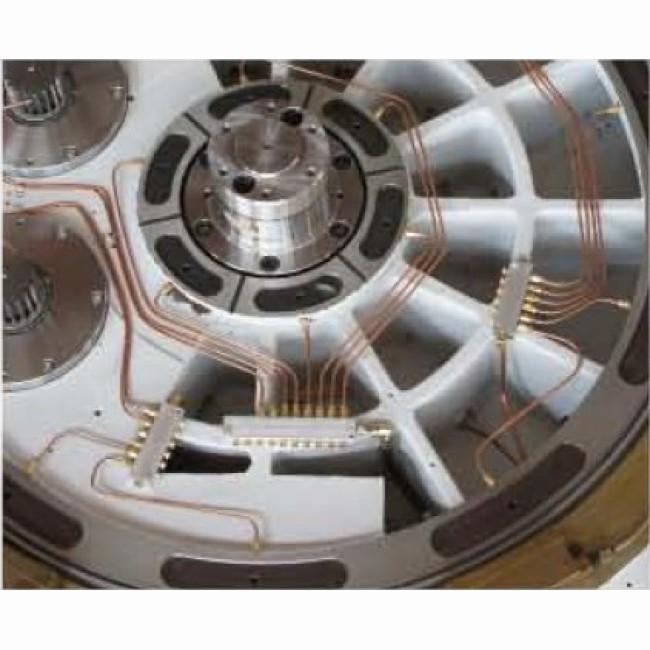

Caractéristiques techniques
- Dimension de la table (mm) 1250x1500
- Hauteur de la table (mm) 1120
- Poids admissible (T) 5 5
- Positionnement de la table (std) (°) 1
- Positionnement de la table (opt) 0,001
- Précision de positionnement de la table (secondes) 15
- Répétabilité de la table (secondes) 4
- Précision du codeur de la table (secondes) /-5
COURSES (.)
- Course longitudinale de la table (X) (mm) 2000 ou 2200
- Course verticale du coulant de broche (Y) (mm) 1700 ou 1600
- Course transversale de la table (Z) (mm) 1400 ou 1600
- Course du fourreau de broche (W1) (mm) 550
- Distance nez de broche / centre table (mm) 0 à 1700 ou 120 à 1720
BROCHE (.)
- Cone de broche ISO 50
- Transmission Boite de vitesse
- Vitesse de rotation (tr/min) 35 à 3000
- Puissance moteur de broche (std) (KW) 15 / 18,5
- Couple de broche (std) (Nm) 740 / 863
- Nombre de gammes 2
- Diamètre du fourreau (mm) 110
- Diametre du roulement de broche (mm) 150
VIS A BILLES (.)
- Vis a bille axe X diamètre 55mm P12 x C3
- Vis a bille axe Y diamètre 55mm P12 x C3
- Vis a bille axe Z diamètre 55mm P12 x C3
- Vis a bille axe W1 diamètre 40mm P12 x C3
MOTEURS
- Couple moteurs X/Y/Z/B/W (Nm) 22/38/22/22/12
- Puissance moteur groupe hyraulique (Kw) 3,75
- Puissance pompe du liquide de coupe (Kw) 0,85
- Puissance pompe de graissage (W) 25

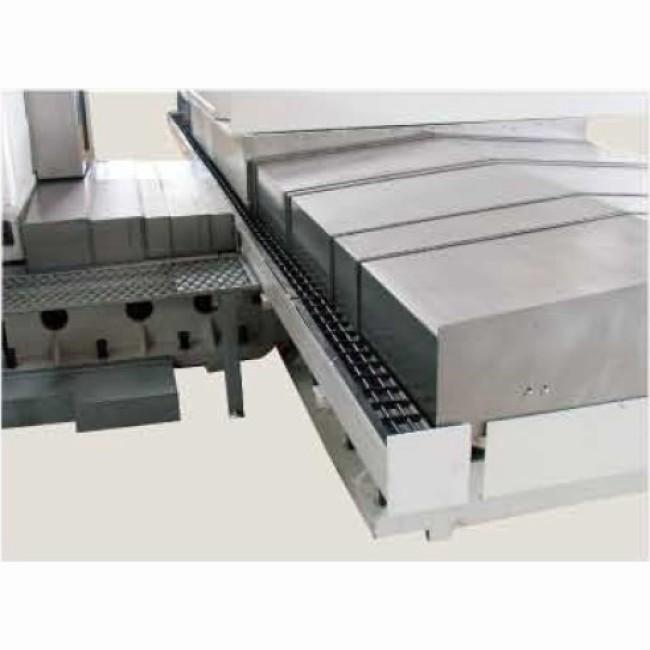

GUIDAGES PRISMATIQUES
- Distance entre les guidages axe X (mm) 700
- Distance entre les guidages axe Y (mm) 540
- Distance entre les guidages axe Z (mm) 1000
VITESSES D'AVANCES (.)
- Vitesses avances rapides X/Y/Z/W (m/min) 15/12/12/6
- Vitesses avances de travail X/Y/Z/W (m/min) 10/10/10/6
- Vitesse de rotation de la table en usinage (tr.min) 5,5 (table 1°) / 2 (table 0,001°)
MAGASIN D'OUTILS (OPTION) (.)
- Type de magasin a bras
- Nombre de poches de 28 à 60
- Attachement BT / CAT / DIN #50
- Temps de changement d'outils (s) 9
- Diamètre d'outil maxi (mm) 125
- Diamètre d'outil maxi (poche AV / AP vides) (mm) 250
- Longueur maxi de l'outil (mm) 400
- Poids maxi de l'outil (kg) 25
DIMENSIONS (.)
- Longueur (mm) 7750
- Largeur (mm) 4715
- Hauteur (mm) 3700
- Poids (Kg) 22500
