Airinbloc2500-dx-eh - armoire de traitement d'air verticale 2500m3/h - pour bloc opératoire.

L’Armoire de traitement d’Air Verticale 2500m3/h Modèle AirInBloc2500-DX-EH est conçue et fabriquée spécifiquement pour des usages de contrôle des conditions de températures, hygrométries, pressions des locaux dans lesquels la maîtrise de la contamination aéroportée est obligatoire.

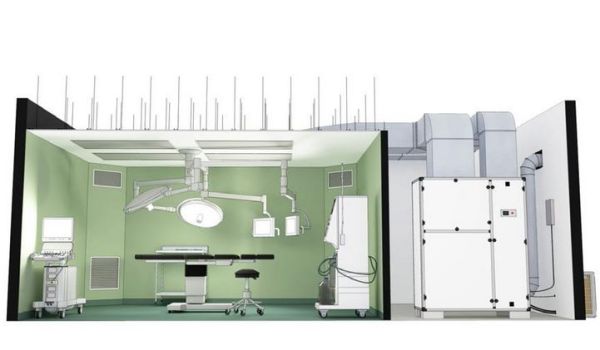

L’Armoire de traitement AirInBloc2500-DX-EH est Facilement  intégrable  à  proximité  des  locaux  à  traiter.  L’armoire  permet  de  simplifier  la conception  des  réseaux  aérauliques,  hydrauliques  et  fluides  grâce  à  la  souplesse  des  orientations droite ou gauche, haute ou basse de ces servitudes. Cela  permet  d’optimiser  au  maximum  la  durée  de  chantier  et  les  coûts  d’installation.  La  hauteur  de  cette  armoire  est  de  1970mm  inclus,  ce  qui  permet  une  introduction  dans  les  bâtiments  par  toutes les portes classiques.

Les armoires de traitement d’air Verticale 2500m3/h s’intègrent parfaitement dans la conception d’un bâtiment de type HQE (haute qualité environnementale).

Le ventilateur est équipé de  moteurs EC (Commutation Électronique)  avec    des  éléments  anti-panne  incorporés,  incluant  circuits  électroniques  individuels  intégrés,  moteurs  autorégulés et protection interne.

Domaines d’application : Salle polyvalente, d’ORL/OPH et autre orthopédie, salle de chirurgie digestive et viscérale, urologie, salle de chirurgie cardio-vasculaire, salle de neurochirurgie, Salle de soins pré opératoire (SSPO), salle de soins post interventionnels (SSPI), circulation dans les blocs opératoires, stockage dispositif médical stérile, chambre polyvalente, ..

Avantages

• Une consommation d’énergie réduite ;

• Un faible coût de fonctionnement ;

• Une régulation de vitesse continue et facile ;

• Un faible niveau sonore ;

• Un rendement élevé ;

• Une longue durée de vie.

• Profondeur Châssis : 800,00 mm
• Profondeur hors tout : 845,00 mm
• Hauteur châssis : 1 880,00 mm
• Hauteur total avec pieds socle : 1 980,00 mm
• Hauteur total avec plémum : 2 456,00 mm
• Longueur : 1 300,00 mm

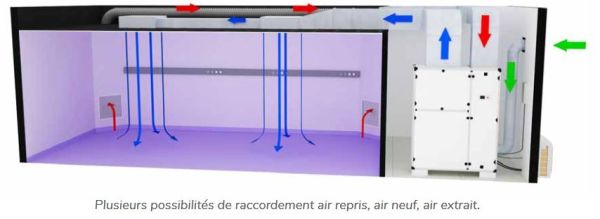

• Soufflage sur le dessus - 2500m³/h - 1,8m/s : 614 x 614 mm
• Recyclage Frontale Basse Coté Armoire Electrique - 2000m³/h - 2,4m/s Avec Grille de Reprise d'Air Frontale : 380 x 620 mm
• Air Neuf: Coté Armoire Electrique - Dessus -500m³/h - 0,6m/s : 405 x 535 mm
• Fluides : Côté Armoire Electrique - Latéral Bas
• Evacuation condensât gravitaire – Connexion taraudée 26x32mm
• Localisation Evacuation : Côté Armoire, Electrique - Latéral Bas
• Connexions Electriques : Côté Armoire, Electrique - Latéral bas
• Poids net Armoire verticale : 460,00 kg
• Orientation (position coffret électrique face à l'armoire) : Droite ou Gauche

• Châssis Aluminium
• Panneautage double peau Laine de roche 90kg/m³ ép.42mm
• Accès Maintenance unilatéral par façade avant
• Peinture façade avant et latérales – Panneaux arrière acier galvanisé
• Panneaux frontaux sur charnières dégondables
• Pieds Socle Collés, Vissés

Filtre Air Mélange F7 EN 779 : 2012, ePM1 50-65% ISO 16890 : 2017

• Perte de charge filtre(s) propre: 133,00 Pa
• Perte de charge filtre(s) colmaté(s): 199,00 Pa
• F7 592x592x45mm 3400m3/h 180Pa 5,80m² 1,00 U

Refroidissement & Déshumidification Air : 13,40 kW

Régime Entrée Air : 26,8°C - 52,3%HR

Régime Sortie Air : 15,5°C - 86,9%HR

• Nb de circuit(s) frigorifique(s) : 1,00 U
• Profondeur batterie : 4 Rangs
• Vitesse d'air frontale : 2,50 m/s
• Paregouttelettes Polypropylène Récupération Condensat : 1,00 U
• Bac condensât en acier inoxydable, démontable, équipé d'un siphon d'évacuation et bouchon de curage en PVC écoulement F 26x32mm : 1,00 U

Résistances électriques triphasées 2 étages puissance : 6,00 kW

Régime Entrée Air : 18,6°C - 36,9%HR

Régime Sortie Air : 25,7°C - 24%HR

• 2 Thermostat(s) sécurité réarmement automatique
• Thermostat sécurité réarmement manuel
