Affûteuse universelle Optimum GH 20T - 3100125

loading

Description

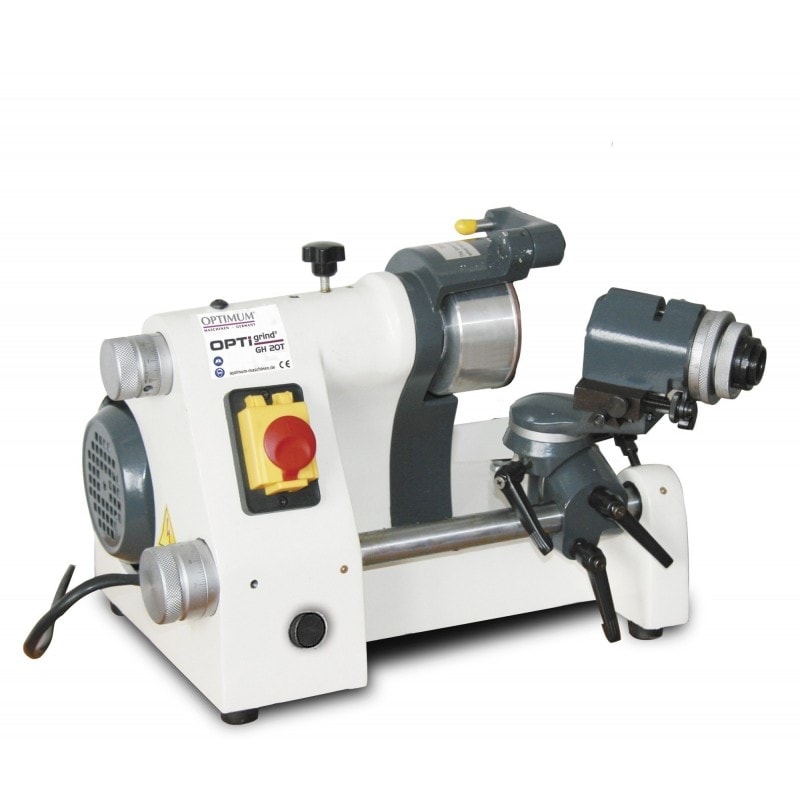

AFFÛTEUSE UNIVERSELLE OPTIMUM GH 20T
Affûteuse universelle polyvalente. Pour de nombreux outils de différentes géométries.
  • Pour une utilisation universelle grâce aux multiples réglages possibles
  • Pour l’affûtage des poinçons, forets, fraises, électrodes, outils de tours, pointe tournante, etc.
  • Très grande précision d’affûtage grâce à la rigidité de la machine et l’entraînement sans vibration de la meule
  • Multiples possibilités de pivoter ou de coulisser permettant de nombreuses exécutions (cylindrique, concentrique, conique)
  • Nombreuses possibilités de réglages fin pour un travail de grande précision

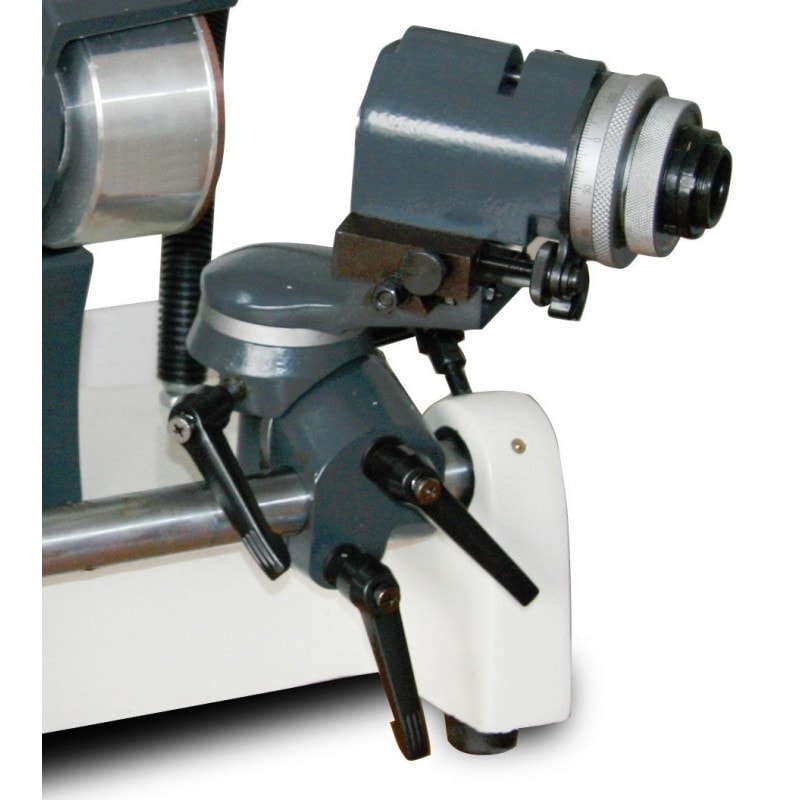

  • Tête avec indexation 24 positions
  • Attachement 385E (5C)
  • Livrées avec 5 pinces de série Ø (4, 6, 8, 10, 12 mm)
  • Prise en pince possible jusqu’à 12 mm
  • Prise en main rapide et utilisation simple

Accessoires de séries :

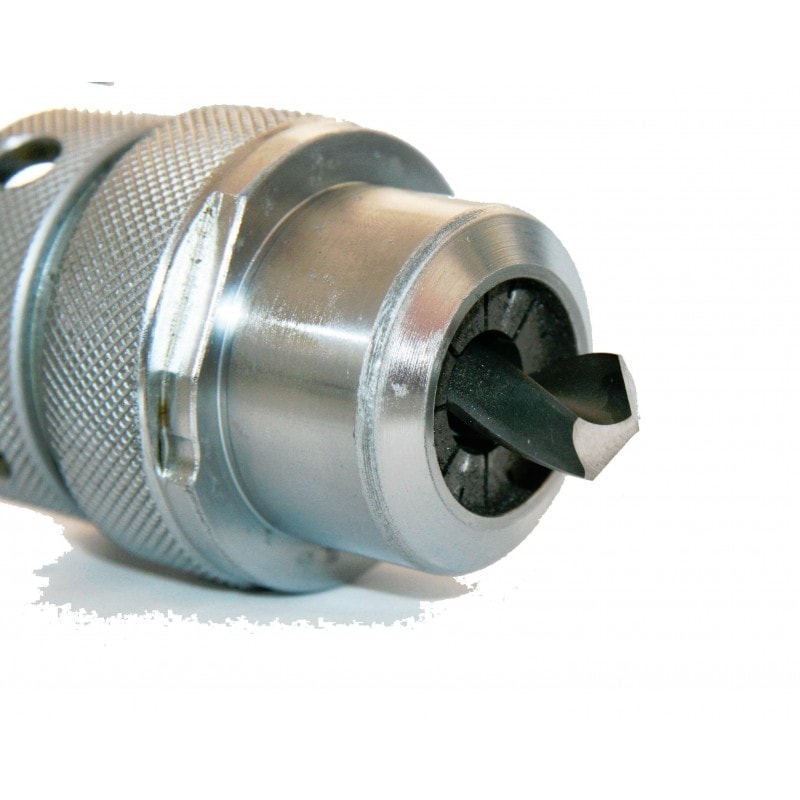

  • Attachement de pinces types 385E (5C); D Ø = 37,5 mm , L = 89 mm ; 20° DIN 6341
  • 5 pinces Ø : 4/6/8/10/12 mm
  • Livrés de série
  • Meule boisseau Corindon : Ø 100 x 51 x Ø 20 mm
  • Meule boisseau Diamant : Ø 100 x 51 x Ø 20 mm
  • Dispositif pour l'affûtage d'outils de tours jusqu'à 21 x 21 mm
  • Dispositif pour l'affûtage de fraises jusqu'à 12 mm
  • Dispositif pour l'affûtage de forêts jusqu'à 12 mm
  • Outils de service

Données électriques
  • Puissance moteur 0.37 kW
  • Alimentation 400 V
  • Fréquence 50 Hz

Spécifications techniques
  • Plage de serrage 1 – 12 mm
  • Rotation de la meule diamant 5000 T/min.
  • Vitesse d'affutâge max. 35 m/s
  • Vitesse de rotation moteur 2750 T/min.
  • Course du porte-outil 140 mm
  • Réglage fin du porte-outil 18 mm
  • Réglage fin de l'axe 6 mm
  • Angle réglable vertical/arrière 0 – 40 °
  • Angle réglable Horizontal/Affûtage conique 0 – 180 °
  • Angle réglable négatif 0 – 52 °
  • Réglage de l'angle de rotation du verrouillage 22 x 15 / 180 °
  • Type de mors de serrage 385E (5C), DIN 6341
  • Explication sur le réglage de l'angle de rotation du verrouillage : Deux positions d'arrêt pour le foret de rebroyage sont occupées

Dimensions et poids
  • Longueur 350 mm
  • Largeur 450 mm
  • Hauteur 340 mm
  • Poids net (brut) 45 kg
Télécharger la fiche technique
