Affuteuse anb 5

Affuteuse automatique pour outils de
poinçonnage ANB 5

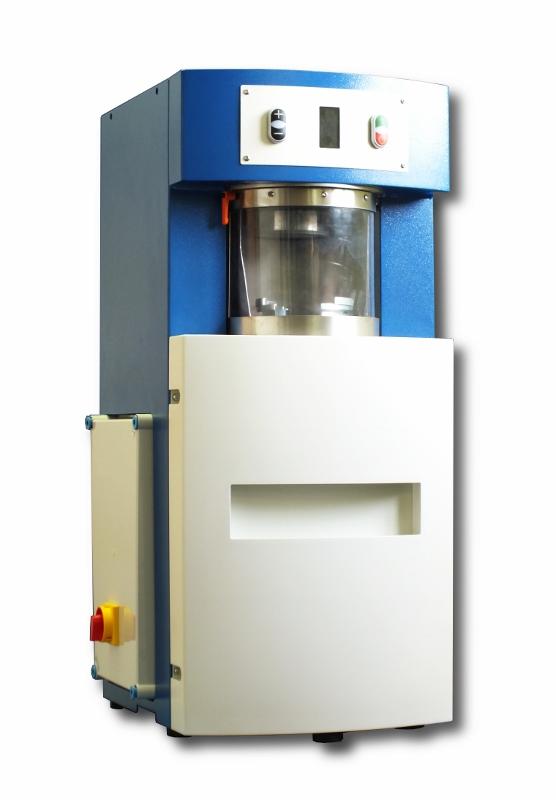

Affuteuse entièrement automatique, la machine ANB 5
répond aux exigences des utilisateurs de poinçons et
matrices soucieux d’une qualité de coupe irréprochable.
Cette machine permet l’affutage des outils de manière
simple et rapide, sans intervention manuelle, pour un
budget compétitif.
Déroulement d’un cycle :
- Mise en place de l’outil à affuter
- Fermeture de la porte
- Information de la valeur à affuter
- Départ cycle
En moins de 5 minutes, vous obtenez un outil parfaitement
affûté, avec un état de surface équivalent aux outils neufs.
Les outils sont montés dans des supports adaptés.
Spécifications
Longueur 550 mm Exemple d’affûtage sur matrice tourelle :
Largeur 500 mm 0.15 mm enlevé
Hauteur 1010 mm Cycle total 4 minutes
Poids 115 kg Etat de surface meilleur qu’en sortie usine
Tension nominale 3/N/PE AC 400/230V
Vitesse de rotation de meule 4 200 / min Avant Après
Passe d’affûtage mini 0,01 mm per unite
Diam maxi d’outil 152 mm
Hauteur maxi d’outil 208 mm
Vague de coupe 0°- 8°
