Afficheur lcd 2 axes x

Il est utilisé dans 2 cas :

• soit lors du paramètrage pour valider les seuils assignés,

• soit comme indicateur / afficheur pour l’utilisateur.

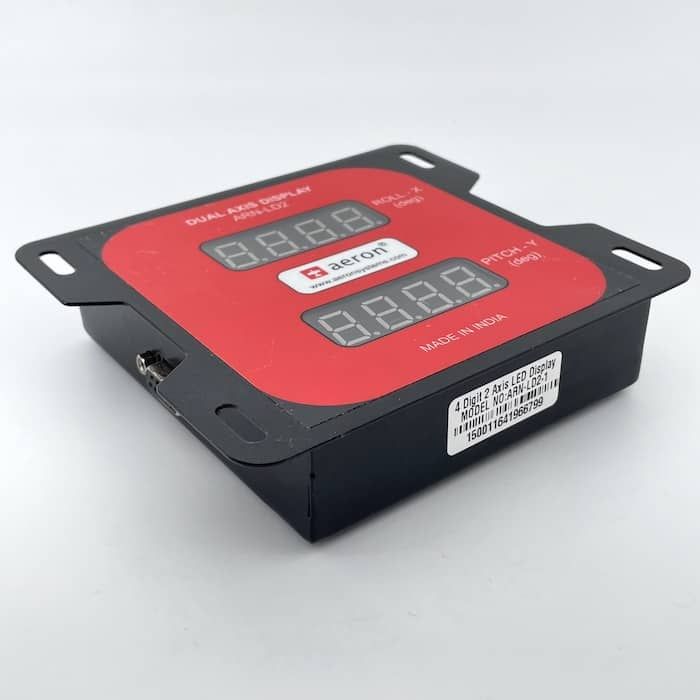

Le ARN-LD2 est un afficheur à Led avec 2 zones spécifiques pour le Roll et le Pitch. Il y a 4 digits par zone.
Il est connecté à l’inclinomètre (TS2D ou TSW-G) via une liaison RS485 (9600, 8 bits, None, 1). Le format des données est propriétaire et cet afficheur ne fonctionne qu’avec les produits de la gamme AERON. Le taux de rafraîchissement est de 10Hz max.
Il est conçu pour être encastré sur la face avant d’une armoire électrique ou être intégré dans le tableau de bord d’un véhicule.
Il fonctionne avec une alimentation entre 12 et 24Vdc (en général via le connecteur RS485) et sa consommation est inférieure à 100mA.
Il est utilisé dans beaucoup d’applications industrielles :

• Mise à niveau pour les machines outils

• Indicateur d’inclinaison pour véhicules de chantiers (grues, pelleteuses, excavatrices, ..)

• Contrôle d’inclinaison lors de déchargement

• Instrumentation en métrologie

• …


DONNÉES TECHNIQUES :

• Interface série : RS485 (ASCII)

• Baud rate : 9600 (fixe)

• Data bits : 8

• Parity : None

• Stop bit : 1

• Taux de rafraîchissement : 10Hz (maxi)

• Affichage : 2 rangées de 4 digits

• Alimentation : de 12 à 24VDC

• Consommation : inférieure à 100mA

• Dimensions : 116 x 134 x 32

• Poids : 370G
