Affichage intelligent modbus rs485 - winstar - tft résolution d’écran: 800×480 points

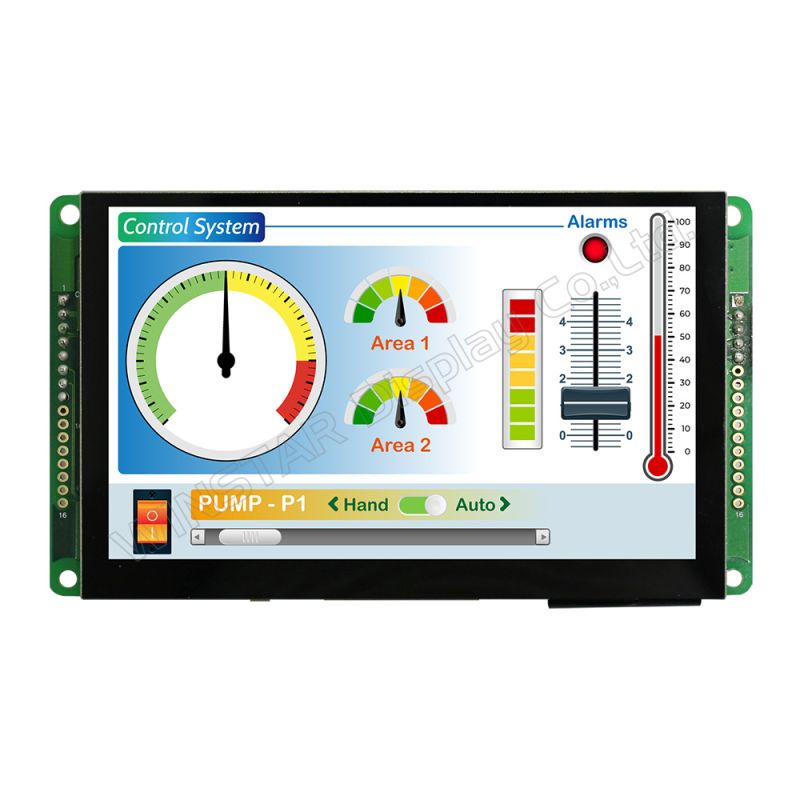

Affichage intelligent Modbus RS485 5 pouces avec dalle tactile capacitive
N° de modèle WL0F00050000FGDAASA00
►TFT Dimension: 5"
►TFT Résolution d'écran: 800×480 points
►TFT Vue préférentielle: IPS
►TFT Dalle tactile: avec dalle tactile capacitive
►TFT P/N: WF50FTYAGDNG0#
►Interface de communication: RS485
►Luminosité (Cd/m²): 400
DESCRIPTION
WL0F00050000FGDAASA00 est un écran intelligent TFT de 5 pouces de la série RS485 qui fonctionne avec le protocole Modbus via une commande de RS485 pour afficher le contenu de l'affichage sur l'écran et retourner les données d'événement tactile avec des objets de protocole.
Le modèle WL0F00050000FGDAASA00 est intégré avec un module TFT standard de 5 pouces WF50FTWAGDNG0 et un PCBA à 4 couches avec un code de firmware intégré qui a été développé par l'équipe RD de Winstar. Cet écran intelligent TFT de 5 pouces de la série RS485 est un produit facile à utiliser qui permet aux clients de créer leur propre interface utilisateur sans avoir à écrire une ligne de code à un coût raisonnable. Cet écran intelligent de 5 pouces peut fonctionner avec un ordinateur et un dongle USB2RS-485 ou même un MCU comme plateforme HOTE.
La série d'écrans intelligents RS485 de Winstar offre une expérience de développement Modbus prête à l'utilisation qui réduira vos coûts de développement et accélérera le temps de mise sur le marché. RS485 TFT est fourni avec les objets d'interface utilisateur standard de Winstar afin de permettre aux projets des clients pour pouvoir démarrer rapidement. Si les clients ont besoin de support avec les objets d'interface utilisateur personnalisés, nos ingénieurs sont toujours là pour les aider. Envoyez vos contenus au format PNG/JPG, et nous personnaliserons un nouvel ensemble d'objets d'interface utilisateur pour vous.
La série d'écrans intelligents RS485 de Winstar est vraiment un choix « intelligent » pour les clients. Il y a beaucoup de caractéristiques et de fonctions importantes pour ce nouvel écran intelligent TFT de 5" RS485 comme ci-dessous :
Tension de fonctionnement de 5V CC.
Autotest à la mise sous tension et écran Splash
Interface de communication RS485 (EIA-485), Longue distance de transmission, Forte capacité anti-interférence
Supporte le protocole Modbus.
Mémoire flash intégrée, permettant de stocker les polices et les données du dictionnaire des objets
Supporte les écrans tactiles capacitifs projetés (PCAP)
Buzzer intégré
Supports Multi-maîtres
Power-On Splash screen (Customer can replace it by themselves)
Créez l'interface utilisateur sans écrire une ligne de code grâce à winstar GUI builder ! (►Lien vers une introduction à GUI Builder)
Winstar a déjà développé des applications Windows (GUI & GUI Builder) pour le design de l'interface graphique des écrans intelligents. Le logiciel Winstar GUI Builder est conçu pour que les clients puissent simuler leur nouvelle interface utilisateur à l'avance en utilisant la fonction de prévisualisation des widgets et glisser-déposer ; en outre, les clients peuvent créer eux-mêmes les objets idéaux de leur interface utilisateur à l'aide de ce logiciel, puis procéder à une simulation pour vérifier le design de l'interface utilisateur sans module matériel. Le logiciel Winstar GUI Builder est compatible avec le système Windows uniquement ; il peut réaliser la fonction WYSIWYG (What You See Is What You Get).
SPÉCIFICATIONS
Spécifications générales

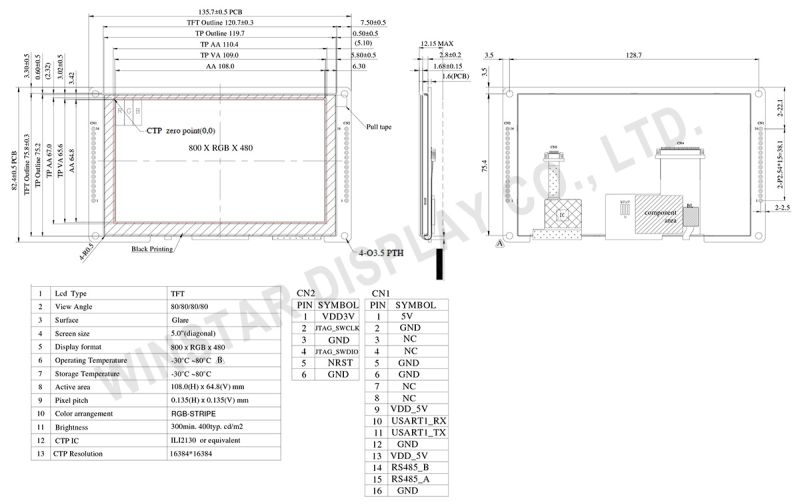

Données mécaniques
Artic Valeur standard Unité
Écran LCD 120.7(W) × 75.8(H) × 4.475 mm
PCB 132.7(W) × 75.8(H) × 1.6 mm
Housing outline NA mm
Spécifications générales
Artic Valeur standard Unité
Operating voltage 5 Vdc
Communication Interface RS485 differential ± 3.3 Vpp
TFT Diagonale 5 pouces
Résolution 800 × 3(RGB) × 480 dot
Dimensions du module 120.7(W) × 75.8(H) × 4.475 mm
Zone active 108(W) × 64.8 (H) mm
Pas des points 0.135(W) × 0.135(H) mm
Type de LCD TFT, Noir, Transmissif
Vue préférentielle 80/80/80/80
Rapport d'aspect 16:9
Dalle tactile Avec dalle tactile capacitive (PCAP)
Surface Reflets
