A1-16 - engrenage conique - michaud chailly - module 2,5

Informations

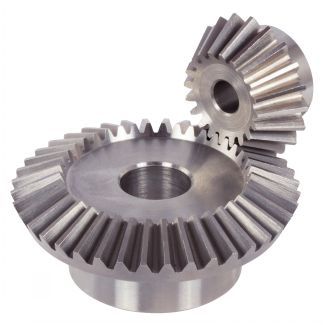

Engrenage conique en acier Module 2,5 - modèle A1-16 - Couple conique
Matière
- Acier C45.
- Non trempé, non rodé.
Caractéristiques
- Qualité de denture : 8 DIN 3967.
- Denture droite fraisée à flancs bombés.
- Angle des axes : 90°.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
Comment choisir son engrenage ?
Exemple :
- Pour un rapport de 1 : 1 et un nombre de dents de 16 choisir 2 fois la référence "A1-16-16-1".
- Pour un rapport différent de 1 prendre les 2 références qui se suivent. Voir exemple ci-dessous :
- Pour un rapport de 1,5 : 1 choisir les référence "A1-16-16-6" et "A1-16-24-6" ou "A1-16-20-6" et "A1-16-30-6".
Sur demande
- Livrable avec rainure de clavette.
