95103 y - coffret de distribution - branchement et comptage électrique hn 62-s-20 - minimixt - 0252829

loading

Description

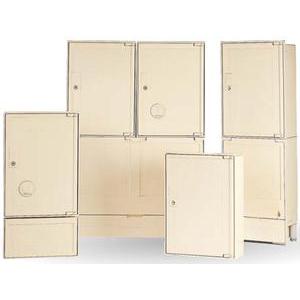

COFFRET ELECTRICITE VIDE
  • Code article :   95103 Y
  • Référence fournisseur :  0252829
Utilisation : cette gamme de coffrets de branchement électricité répond aux besoins d'EDF liés à l'utilisation de compteurs électroniques et du téléreport.
Descriptif :
la gamme se décline en plusieurs enveloppes compatibles esthétiquement avec la gamme S20. Elle est composée de différents coffrets et socles permettant de résoudre tous les cas de figure de branchement. Toutes les versions proposées peuvent être équipées du système de téléreport.
Les Coffrets sont constitués :
  • d'une cuve comportant un équipement de raccordement mono/tri ;
  • d'une plaque de fermeture ;
  • d'une porte (ouverture à 270° / fermeture par loquet de sécurité à tête triangle 1/2 tour).
Fixation : encastré ou en saillie, monté ou non sur socle.
Les Coffrets Bornes sont composés :
- d'un coffret simple sur socle haut ;
- d'un coffret haut sur socle bas.
Les socles hauts et bas peuvent recevoir une grille de repiquage. Les socles hauts peuvent accueillir les grilles d'étoilement et fausse-coupure.
Fixation : par scellement en fond de fouille, sur 4 pieds cylindriques équipés d'embouts réglables (35 mm).
La Borne simple est constituée :
- d'un socle haut fermé par un chapeau et d'un équipement de branchement mono/tri,
- selon les versions, d'une grille de repiquage, d'une platine concentrateur ou d'une platine pour branchement long (Type 2).
Fixation : par scellement en fond de fouille, sur 4 pieds cylindriques équipés d'embouts réglables (35 mm). Les Socles sont constitués :
- d'une cuve complétée en partie haute par un bandeau amovible, et en bas par une plinthe.
Fixation : par scellement en fond de fouille, sur 4 pieds cylindriques équipés d'embouts réglables (35 mm).
Utilisation : installés en limite de propriété, ces coffrets permettent la coupure et la protection du branchement client. Les coffrets sont constitués :
  • d'une cuve munie dans sa partie inférieure, d'une plaque de fermeture plombable ;
  • d'une cuvette contenant la partie amont du coupe-circuit de branchement (pour fusibles à couteau Taille 00 90 A maxi) ;
  • d'une porte (ouvrant à 180°) avec serrure batteuse, manœuvrable avec la clef rectangle.
Les coffrets sont prévus pour 2 types de branchement :monophasé 90 A (18 kW) et triphasé 60 A (36 kW)

Caractéristiques techniques
    • Nomenclature EDF : 69.80.019
