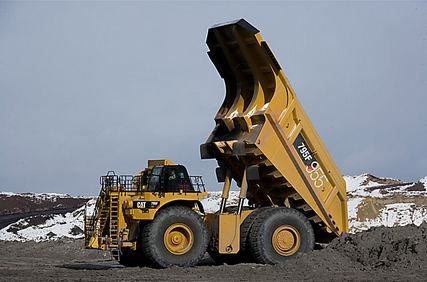

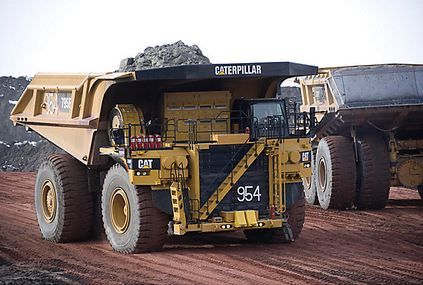

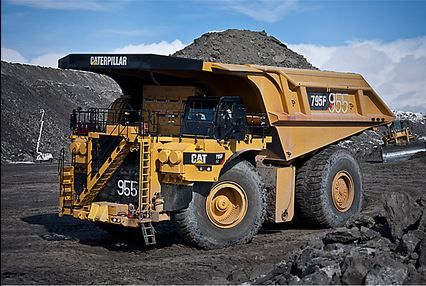

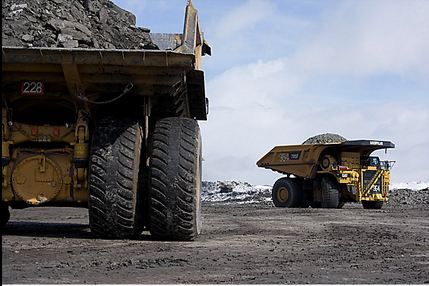

795f ac tombereau minier - caterpillar - c175-16 cat

Présentation
Pour les applications et situations pour lesquelles vous préférez un tombereau à entraînement électrique, Caterpillar propose aujourd'hui le Tombereau 795F AC. Le système d'entraînement CA Cat offre à nos clients les meilleurs systèmes de ralentissement, de freinage et de commande du marché. Conçu et fabriqué par Caterpillar, le Tombereau 795F AC est le premier modèle à entraînement électrique CA proposé par un seul fabricant et pris en charge par le meilleur réseau de concessionnaires du secteur.
Moteur
Modèle de moteur : C175-16 Cat®
Puissance brute - SAE J1995 : 3400.0 HP
Puissance brute de série - SAE J1995 : 3400.0 HP
Puissance brute - en option - SAE J1995 : 3100.0 HP
Régime nominal : 1800.0 tr/min Puissance nette - SAE J1349 : 3299.0 HP
Taux d'émissions : Carburant optimisé/optionnel pour la norme d'émission Tier 2 de l'Agence américaine pour la protection de l'environnement (EPA).
Alésage : 6.9 in
Course : 8.7 in
Cylindrée : 5187.0 in³
Puissance nette : 3188.0 HP
Nota (1) : Contactez l'usine pour la configuration en trolley.
Poids (approximatifs) Poids brut en ordre de marche : 1270000.0 lb
Poids du châssis : 441275.0 lb
Fourchette de poids de la benne : 37 763 - 54 500 kg (83 253 - 120 000 lb)
Nota (1) : Poids brut basé avec des pneus 59/80R63
Note (2) : Le poids brut en ordre de marche dépend du pneu choisi. Contactez votre fabricant de pneus pour connaître la vitesse maximale en charge.
Note (3) : Le poids du châssis comprend le plein de carburant, le palan, le groupe de montage de la benne, les jantes et les pneus.
Note (4) : Le poids de la benne est fonction de l'équipement qu'elle supporte.
Caractéristiques de fonctionnement
Charge utile nominale : 372.0 ton (US)
Charge utile nominale : 372.0 ton (US)
Charge utile nominale : 372.0 ton (US)
Plage de charge utile nominale : 318-350 t (350-385 US t)
Vitesse maximale, en charge : 40.0 mi/h
Angle de braquage : 34.0 °
Rayon de braquage, avant : 112.0 ft
Braquage - Diamètre de dégagement : 127.0 ft
Poids brut en ordre de marche : 1270000.0 lb
Remarque : Pour Pneus 59/80R63.
Nota (1) : Veuillez vous référer à la politique de surcharge 10/10/20 Cat concernant les tombereaux pour applications minières Cat (AEXQ0250) afin de connaître les seuils de poids brut maximal de la machine.
Note (2) : La charge utile nominale garantit l'absence de débris et varie en fonction de la configuration de la machine.
Note (3) : Une charge utile cible égale à 105 % de la charge utile nominale peut être approuvée en fonction des applications spécifiques et de la configuration de la machine.
Veuillez contacter votre concessionnaire Cat pour obtenir de plus amples informations. Réducteurs Rapport de réduction total : 35 à 1
Système d'entraînement CA
Alternateur : Roulement double, sans balai, monté à distance
Commandes : Technologie de convertisseur IGBT, armoire pressurisée et à refroidissement par air, avec filtration
Moteur-roue : Induction CA Cat montée sur l'essieu arrière
Circuit de refroidissement : Circuit de refroidissement hydraulique à vitesse variable
Suspension
Course réelle du vérin - Avant : 11.5 in
Course réelle du vérin - Arrière : 5.6 in
Essieu arrière : oscillation : ±4.8°
Vérins de benne Débit de la pompe, régime maxi à vide : 247.0 US gal/min
Réglage du clapet de décharge, levage : 3553.0 PSI
Temps de levage de la benne, régime maxi à vide : 19.0 Secondes
Temps d'abaissement de la benne, position libre : 20.0 Secondes
Abaissement de la benne, régime maxi à vide : 17.5 Secondes
Nota (1) : Vérins hydrauliques jumelés, bi-étagés, montés à l'intérieur du châssis principal ; vérins à double effet au second étage.
Note (2) : Alimentation forcée des deux étages pour le relevage et du second étage pour l'abaissement.
Note (3) : La modulation automatique de descente de benne réduit l'impact sur le châssis.
Circuit de freinage Freins refroidis par huile - Ralentissement possible quelle que soit la vitesse - Diamètre extérieur : 42.0 in
Freins refroidis par huile
- Ralentissement possible quelle que soit la vitesse
- Surface de freinage - Avant : 20500.09 in²
Freins refroidis par huile - Ralentissement possible quelle que soit la vitesse - Surface de freinage - Arrière : 30750.2 in² Freins refroidis par huile - Ralentissement possible quelle que soit la vitesse - Standard : ISO 3450:1996
Ralentissement électrique - Conception de grille radiale avec moteur de ventilateur CA sans balai :
Puissance nominale 4 750 kW (6 370 hp)
Puissance de ralentissement dynamique : 6370.0 HP
Ralentissement aux roues combiné : Standard Répartition du poids, approximative
Essieu avant, en charge : 33.0 %
Essieu arrière, en charge : 67.0 %
Essieu avant, à vide : 48.0 %
Essieu arrière, à vide : 52.0 %
Capacité - MSD II - Facteur de remplissage 100 %
Capacité à ras : 121,5-211 m³ (159-276 yd³)
Capacité à refus (SAE 2:1) : 181-252 m³ (237-330 yd³)
Remarque : Pour plus de renseignements sur la benne, contactez votre concessionnaire Cat local.
Contenances pour l'entretien
Réservoir de carburant : 950.0 gal (US)
Réservoir de carburant en option : 1900.0 gal (US)
Circuit de refroidissement : 291.0 gal (US)
Carter : 82.0 gal (US)
Réducteur - Chacun : 90.0 gal (US)
Réservoir de liquide de direction : 55.5 gal (US)
Circuit de direction - Réservoir inclus : 79.0 gal (US)
Réservoir hydraulique de benne/frein : 134.2 gal (US)
Circuit de levage/freinage - Réservoir inclus : 396.3 gal (US)
Pneus
Pneus standard : 59/80 R63
Pneus en option : 56/80 R63
Nota (1) : La capacité de production du Tombereau 795F AC est telle que certaines conditions de travail peuvent nécessiter une capacité en t-km/h (TMPH) des pneus de série supérieure pour que la production ne soit pas limitée. Note (2) : Cat conseille de réaliser une étude complète de l'application prévue et de consulter le fournisseur pour le choix des pneus les plus appropriés. ROPS Normes ROPS (Roll-Over Protective Structure, cadre de protection en cas de retournement) : Le cadre de protection en cas de retournement (ROPS) proposé par Caterpillar est conforme à la norme ISO 3471:2008. Normes FOPS : Le cadre de protection contre les chutes d'objets (FOPS) est conforme à la norme ISO 3449:2005 Level II.
Niveaux sonores Normes acoustiques :
Normes Normes acoustiques
(1) : Le niveau de pression acoustique mesuré suivant les procédures de cycle de travail spécifiées par les normes ISO 6394:2008 et 6396:2008 est de 76 dB(A) pour une cabine Cat correctement montée et entretenue, et testée avec portes et vitres closes. Normes acoustiques
(2) : Le port de protections auditives peut s'avérer nécessaire lorsque le conducteur travaille dans un poste de conduite ouvert (qui n'est pas correctement entretenu ou dont les portes/vitres sont ouvertes) pendant de longues périodes ou dans un environnement bruyant.
Direction
Normes de direction : ISO 5010:2007
Remarque : Le poids brut en ordre de marche est de 576 072 kg (1 270 000 lb).
Dimensions (approximatives)
Hauteur, au sommet du ROPS : 20.75 ft
Longueur hors tout : 49.75 ft
Empattement : 22.06 ft
Essieu arrière - Partie arrière : 14.5 ft
Garde au sol : 2.5 ft
Hauteur de vidage : 5.5 ft
Hauteur de chargement - À vide : 23.1 ft
Hauteur hors tout - Benne relevée : 50.67 ft
Largeur à l'axe central des pneus avant : 20.5 ft
Garde au sol de la protection moteur : 4.0 ft
Largeur hors tout du toit : 31.0 ft
Largeur extérieure de la benne : 29.43 ft
Largeur intérieure de la benne : 25.75 ft
Hauteur à l'avant du toit : 25.59 ft
Essieu arrière - Hauteur de déversement : 3.33 ft
Largeur à l'axe central des pneus jumelés arrière : 18.62 ft
Largeur hors tout des pneus : 29.5 ft
Remarque : Dimensions avec une benne MSD II de 220 m³ (288 yd³).
ÉQUIPEMENTS ÉLECTRIQUES

• Avertisseur de recul

• Alternateur sans balai, 150 A

• Batteries 210 Ah, sans entretien, 12 V (2)

• Convertisseur électrique, 12 V

• Système électrique, 24 V, 10, 15 et 20 A

• Prise pour chargeur de batterie

• Éclairage - Feux de recul et de détresse - Clignotants (DEL avant et arrière) - Accès échelle avant/plate-forme de service - Feux stop et arrière (DEL) - Compartiment moteur - VIMS, lumière bleue (DEL) - Phares avec sélecteur feux de croisement/route

POSTE DE CONDUITE

• Climatiseur avec commande automatique de température

• Prise d'alimentation 12 V CC (3)

• Crochet à vêtements

• Porte-gobelet

• Port de connexion pour diagnostic

• Plafonnier

• Lecteurs de cartes (2)

• Prééquipement radio - convertisseur de mémoire 20 A commuté/10 A, haut-parleurs et faisceaux de câblage

• Instruments/indicateurs - Panneau d'instruments :
  • Chaîne cinématique (température du système)
  • Température de l'huile de frein
  • Température du liquide de refroidissement moteur
  • Niveau de carburant
  • Température de l'huile du convertisseur de couple
  - Indicateur électrique d'anomalie moteur - Compteur d'entretien électrique - Indicateur de vitesse - Compte-tours

• Chauffage/dégivreur, 10 310 kCal (40 912 BTU)

• Commande électrique de levage de la benne

• Klaxon (2)

• Système Cat Detect (radar et caméra)

• Rétroviseurs droit et gauche

• Cabine ROPS, isolée/insonorisée

• Siège conducteur à suspension pneumatique

• Ceinture de sécurité du côté conducteur, à trois points et à enrouleur

• Ceinture de sécurité du côté instructeur, à deux points et à enrouleur

• Échelle et passerelle d'accès, 600 mm (23,6 in)

• Volant de direction, rembourré, inclinable et télescopique

• Compartiments de rangement

• Vitre teintée

• Indicateur de rapport de transmission

• Centrale de messages VIMS avec Advisor

• Vitre électrique, côté conducteur

• Essuie-glace, commande intermittente et lave-glace

GROUPE MOTOPROPULSEUR

• Moteur C175-16 Cat conforme à la norme sur les émissions Tier 2 - Filtre à air avec préfiltre (4) - Refroidisseur d'admission air-air (ATAAC) - Protection de démarreur automatique - Aide au démarrage à l'éther (automatique) - Capteur de pression d'huile multipoint - Turbocompresseurs refroidis à l'admission (4)

• Système de freinage - Commande de ralentisseur automatique, réglable - Moteur de desserrage des freins (remorquage) - Protection contre les surrégimes moteur - Matériau des disques de frein hautement durable - Freins multidisques refroidis par huile (avant et arrière)
  • Manoeuvre, ralentissement, stationnement, auxiliaire
  - Frein de stationnement intégré avec sélecteur de pignon - auxiliaire, d'urgence

• Chaîne cinématique CA Cat - Moteurs à induction CA IGBT - Générateur CA - Grille de radiateur refroidie CA - Neutralisateur de marche arrière avec benne relevée - Limiteur de changement de rapport avec benne relevée - Gestion des inversions de sens de marche - Verrouillage de point mort - Dispositif antidémarrage - Vitesse maximale programmable - Limiteur de passage en marche arrière

• Pré-graissage du moteur

• Lubrification et filtration continue de l'essieu arrière

AUTRES ÉQUIPEMENTS STANDARD

• Démarreur à air, turbine

• Déshydrateur d'air

• Système de graissage automatique

• Connexion rapide pour vidage « Buddy » auxiliaire

• Connexion rapide pour direction auxiliaire (remorquage)

• Conjugaison des systèmes de ralentissement

• Blindage de transmission

• Cheminée d'échappement

• Réservoir de carburant, 3 596 l (950 US gal)

• Circuit de carburant à remplissage rapide

• Filtre à carburant avec séparateur d'eau

• Verrouillage du coupe-batterie au niveau du sol

• Dispositif d'arrêt du moteur au niveau du sol

• Verrouillage du dispositif anti-démarrage au niveau du sol

• Dispositif de mise hors service de la machine placé au niveau du sol

• Verrouillage de la transmission au niveau du sol

• Port de données VIMS placé au niveau du sol

• Vidange très rapide de l'huile du carter

• Filtres hydrauliques d'une capacité de 1 000 heures

• Charge utile, indicateurs lumineux

• Réservoirs (2 séparés) - Frein/palan, direction/ventilateur

• Chasse-pierres

• Points d'entretien, au niveau du sol

• Jauges de niveau d'huile pour moteur hydraulique

• Orifices de prélèvement d'échantillons S·O·S

• Direction auxiliaire automatique

• OEilletons d'arrimage

• Crochets et goupille de remorquage (avant) - Goupille de remorquage (arrière) (tombereau à vide uniquement)

• Système de commande de traction

• Verrous de protection antivandalisme

• Système de gestion des informations vitales (VIMS) - Comprenant le moniteur de charge utile VIMS avec gestionnaire de vitesse et de charge utile maximale
  • VIMS 3G requiert le câble de téléchargement 305-5528, le logiciel VIMS 3G Connect PC (référence EERP2001) et le logiciel VIMS pour PC JERD2175. Logiciel supplémentaire « VIMS Supervisor » YERA1403. À commander séparément. PC non fourni.

ANTIGEL

• Liquide de refroidissement longue durée jusqu'à -35 °C (-30 °F)

OPTIONS

• Plate-forme d'accès, partie arrière du châssis

• Éclairage additionnel

• Ralentisseur additionnel pour transports en pente

• Démarrage air, turbine, TDI

• Antigel/liquide de refroidissement, protection jusqu'à -50 °C (-58 °F)

• Benne - Benne MSD II :
  • Benne, MSD II, 181 m³ (237 yd³)
  • Benne, MSD II, 220 m³ (288 yd³)
  - Équipements pour benne MSD II :
  • Extensions, 400 mm (~15 in) 206 m³ (270 yd³) ; s'adaptent à une benne de 181 m³ (237 yd³)
  • Extensions, 395 mm (~15 in) 237 m³ (310 yd³) ; s'adaptent à une benne de 220 m³ (288 yd³)
  • Extensions, 550 mm (~21 in) 248 m³ (324 yd³) ; s'adaptent à une benne de 220 m³ (288 yd³)
  • Extensions, 675 mm (~26 in) 252 m³ (330 yd³) ; s'adaptent à une benne de 220 m³ (288 yd³)
  - Films, benne - Benne à charbon sans porte :
  • Benne à charbon sans porte, 352 m³ (460 yd³)
  - Équipements pour benne à charbon sans porte :
  • Extensions, 440 mm (~17 in) 382 m³ (500 yd³)
  • Extensions, 875 mm (~34 in) 413 m³ (540 yd³)
  • Extensions, 1060 mm (~41 in) 428 m³ (560 yd³)

• Chauffage de la benne

• Groupes de montage de benne - Benne MSD II -Benne à charbon sans porte

• Indicateur d'usure de frein

• Préfiltre à air de la cabine

• Système de visibilité par caméra

• Siège instructeur à suspension pneumatique Comfort Cat

• Siège conducteur chauffant Comfort Cat

• Vitre électrique côté conducteur, côté droit

• Système de démarrage électrique

• Moteur (Haute altitude)* (Pour certains marchés uniquement.)

• Réchauffeur du liquide de refroidissement et de l'huile moteur pour les démarrages par temps froid

• Temporisateur de coupure de ralenti du moteur

• Filtration, refroidisseur d'huile du réducteur arrière

• Affichage numérique externe de la charge utile

• Réservoir de carburant (7 192 l, 1 900 US gal)

• Indicateur d'usure de frein

• Accès au niveau du sol, motorisé

• Accès au niveau du sol, fixe, inversé

• Accès au niveau du sol, motorisé, inversé

• Rétroviseurs chauffants, côté droit

• Rétroviseurs chauffants, côté gauche

• Éclairage à décharge haute intensité (HID) (avant et arrière)

• Klaxon, air ou électrique, côté droit ou côté gauche

• Instructions (ANSI ou ISO)

• Choix de la langue d'affichage : anglais, espagnol, français, allemand, italien, portugais, néerlandais, norvégien, suédois, estonien, latin, lituanien, slovaque, slovène, grec, russe, roumain, polonais, tchèque, hongrois, islandais, finnois, danois, thaï, indonésien, vietnamien, malais, chinois, japonais, coréen, croate, serbe, mongole, hébreu, turc, arabe

• Accès à la machine, inversé

• Extincteur portable

• Pare-soleil avant

• Analyse des conditions routières (Road Analysis Control, RAC)

• Siège de taille normale, instructeur

• Centrale d'entretien, circuit sous pression

• Centrale d'entretien, circuit sans compression

• Injecteurs de graisse SL-V

• Cales de roues

• Roues, cale, 1 041 mm (41 in)

• Équipement d'assistance trolley Cat
