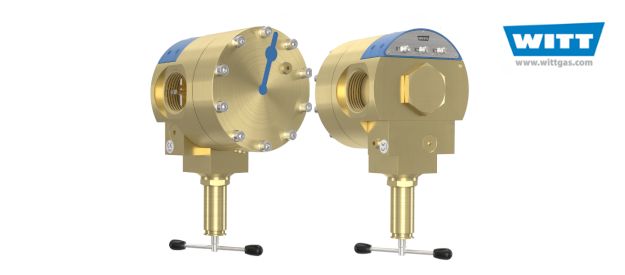

757 LE Smart - Détendeur de pression à dome
Données techniques Fonctions Smart Dans le détendeur à dôme Smart, les valeurs de température et de pression sont relevées par des capteurs de haute
technologie et transmis via des signaux 4-20 mA. Selon les besoins du client, les fonctionnalités suivantes sont disponibles individuellement ou combinées:

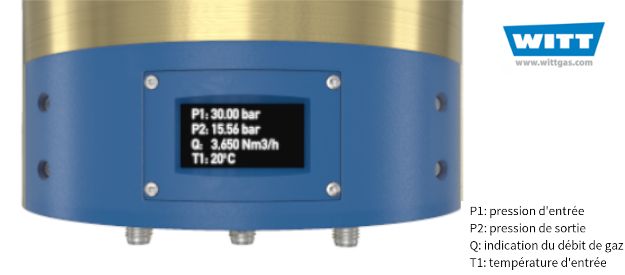

- Signalisation et affichage de la pression d'entrée (P1) et de la pression de sortie (P2) en bar et de la température (T1 et T2) en °C
- Signalisation et affichage de la pression de pilotage (P3) en bar
- Indication du débit instantané de gaz (FR) en Nm³/h
CARACTERISTIQUES
- Valeur Kv: 15 / valeur cv: 17.4
- Grands débits
- Orifice de contrôle du pilotage
- Siège à conception équilibrée
- Utilisable pour O 2
- Set prêt à l'emploi, livré monté, avec manomètres, détendeurs de pilotage et raccords
GAMME DE PRESSION
- Entrée max: 40 bar (O 2 30 bar, CO 2 25 bar)
- Sortie: 0,5-30 bar
- Pilotage max.: 30 bar

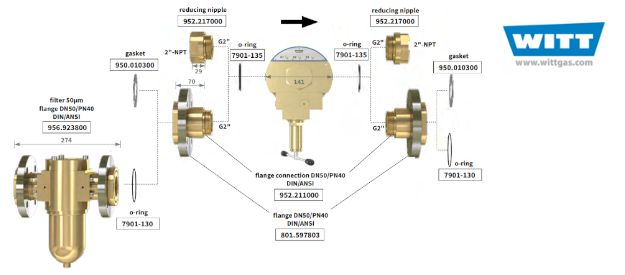

RACCORDS
- G 2″ femelle, bride DN 50 (jeu) (autres raccords sur demande)
- Détendeur de pilotage: G 1/8″ femelle
- Manomètre: G 1/8″ femelle
MATERIAUX
- Modèle LE/S: laiton, Elastomère
- Modèle LE-ES/S: acier inox 316L/1,4404, Elastomère
POIDS
- Approx. 14 kg / 30.9 lb (Laiton)
OPTIONS
- Filtre
- Capuchon verrouillable pour le réglage de la pression pilote
GAZ
- LE/S (laiton): gaz techniques, par ex. N 2 , CO 2 , O 2 , H 2
- LE-ES/S (inox): presque tous les gaz par ex. N 2 , CO 2 , O 2 , H 2 , Cl 2 , NH 3 , H 2 S
