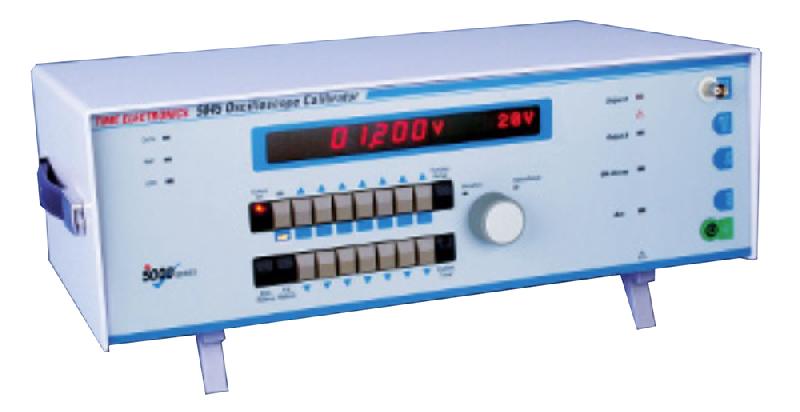

5045 | Calibrateur d'oscilloscopes

Le 5045 est un calibrateur polyvalent de haute précision capable d'étalonner des oscilloscopes analogiques et numériques, des compteurs et des fréquencemètres. Il propose une large gamme de sorties dédiées à l'amplitude, la fréquence, la période et la bande passante. L'étalonnage d'amplitude est obtenu par un signal DC ou une onde sinusoïdale 1 kHz, sur la plage 1 mV à 220 V (2 V max pour les charges 50 W). La déviation jusqu'à ±9,99% permet un ajustement précis de l'amplitude et une lecture directe de l'erreur. Des fréquences précises sont générées à partir d'un oscillateur cristal quartz à température contrôlée. Sinon, une entrée de référence 10 MHz peut être utilisée. Sa précision de 0,1 ppm est adaptée à la plupart des oscilloscopes et des compteurs. Une sortie précise d'onde carrée fournit un temps de montée rapide inférieur à 300 ps, permettant le test de bande passante jusqu'à 600 MHz.
Marque : TIME
