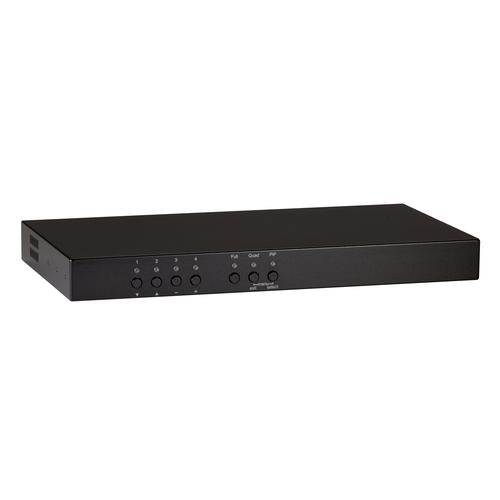

4Site - Multiviewer KVM Switch

Plus qu'un commutateur KVM : la surveillance en temps réel de 4 serveurs. Commutateur KVM avec traitement d'images
Le nouveau ServSwitch™ 4Site associe la commutation KVM standard au traitement d'images. Tout comme un ServSwitch standard, le 4site permet de partager un seul ensemble écran/clavier/souris entre quatre serveurs ou stations de travail en mode plein écran. Chaque port d'entrée peut être de type DVI-D ou VGA, avec une résolution maximale de 1 600 x 1 200. Les interfaces clavier et souris doivent être de type PS/2® ou USB. Vous pouvez configurer le port console pour une sortie vidéo analogique (VGA) ou numérique (DVI). Le clavier et la souris sont forcément de type USB.
Toutefois, le ServSwitch 4Site se distingue surtout par ses options de conversion vidéo : chaque signal vidéo en entrée n'est pas seulement converti, mais il est aussi capturé, traité et affiché en temps réel ! En outre, il existe deux autres modes de fonctionnement : le mode 4/4 et le PiP (Picture-in-Picture).
Mode 4/4
Dans ce mode, le signal vidéo en sortie combine les quatre signaux vidéo entrants. Ceux-ci sont affichés dans quatre sous-écrans de taille égale (mis à l'échelle) et vous conservez un contrôle total du clavier et de la souris du serveur sélectionné. La commutation intuitive par raccourci clavier ou via la souris permet de contrôler alternativement chaque sous-image (serveur) à l'aide du clavier et de la souris. Un simple raccourci clavier permet de revenir au mode plein écran en cas d'urgence sur l'un des serveurs sélectionnés.
Mode PiP (Picture-in-Picture)
Similaire au mode 4/4, le mode PiP associe plusieurs signaux vidéo et les représente sur un seul écran. Toutefois, dans ce mode, vous obtenez une seule image principale en résolution maximale et jusqu'à trois autres signaux vidéo, à droite de l'image principale. Vous pouvez configurer librement la taille de ces 3 sous-images.
Encore une fois, la commutation intuitive par raccourci clavier ou via la souris permet de passer d'une sous-image PiP à l'autre ou à l'image principale, et permet le contrôle total du clavier et de la souris.
Applications
Vous pouvez utiliser les fonctions du ServSwitch 4Site dans de nombreux environnements et à des fins diverses. Certains programmeurs préfèreront disposer d'un seul écran sur leur bureau, tout en conservant le contrôle sur d'autres processus, tels que des programmes de compilation exécutés en arrière-plan sur une deuxième, troisième ou quatrième station de travail.
Dans les centres d'exploitation réseau (NOC) ou autres environnements de salle de contrôle, plusieurs sources peuvent être surveillées et contrôlées à partir d'un seul écran. Les signaux KVM d'un maximum de 4 stations utilisateur peuvent être dirigés vers le ServSwitch 4Site, particulièrement si vous combinez ce dernier à un système de commutation KVM multi-utilisateur à grande échelle, comme le ServSwitch Octet™ . Vous pouvez alors utiliser votre prolongateur KVM pour transporter simultanément ces quatre signaux KVM sur câble CATx ou fibre optique, en temps réel. Même sur IP, vous pouvez transférer ou déporter jusqu'à quatre signaux vers un afficheur distant pour un meilleur contrôle. Contrôles - 4 boutons de commutation de ports en face avant ;
1 bouton Mode 4/4 ; 1 bouton Mode PiP
Distance maximale - 5 m vers la console ; 5 m vers l'UC
Menus à l'écran (OSD) - Oui
Résolution -
Entrée : 1 600 × 1 200 ; sortie : 1 920 × 1 200

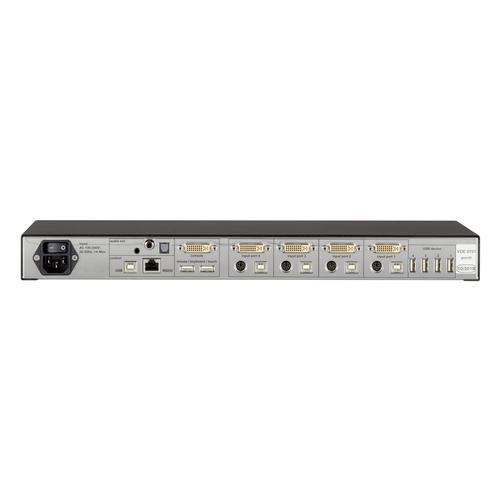

Connecteurs -
UC : 4 DVI-I, 4 mini-DIN 6 (PS/2), 4 USB Type B ;
console : 1 DVI-I, 2 USB Type A ;
port d'administration : 1 RJ-45 série RS-232/V.24 ;
alimentation : 1 IEC 320
Voyants - 4 DEL ; état Sélectionné/Alimenté ; 1 mode 4/4 ; 1 mode PiP
Alimentation - 100-240 V ca, 50-60 Hz, 40 W maximum
Taille - H 4,4 × L 43,4 × P 23,4 cm
Poids - 2,9 kg Comprend :
- 1 ServSwitch 4Site ;
- 1 cordon secteur IEC 320 ;
- 3 cordons DVI-I vers HD15 VGA, 2 m (2 mâle/mâle, 1 mâle/femelle) ;
- 2 cordons DVI-D mâle vers DVD-D mâle, 2 m ;
- 4 cordons en Y pour clavier et souris PS/2, 2 m (mâle-mâle-mâle) ;
- 4 cordons USB Type A vers Type B, 2 m ;
- 1 convertisseur USB vers PS/2® pour clavier/souris ;
- 1 cordon série Flash/contrôle ;
- 1 kit de montage en baie 19" ;
- 1 manuel d'utilisation. Reliez vos UC sur votre ServSwitch EC ou DT. Déport écran, clavier et souris jusqu'à 300 m sur câble CAT5. Affichez quatre sources vidéo sur un même écran en temps réel. Contrôlez 4 serveurs en temps réel.; Quatre modes d'exploitation : plein écran, PiP, 2/4 ou 4/4.; Haute résolution jusqu'à 1 920 x 1 200.; Entrée et sortie vidéo VGA et DVI.;
