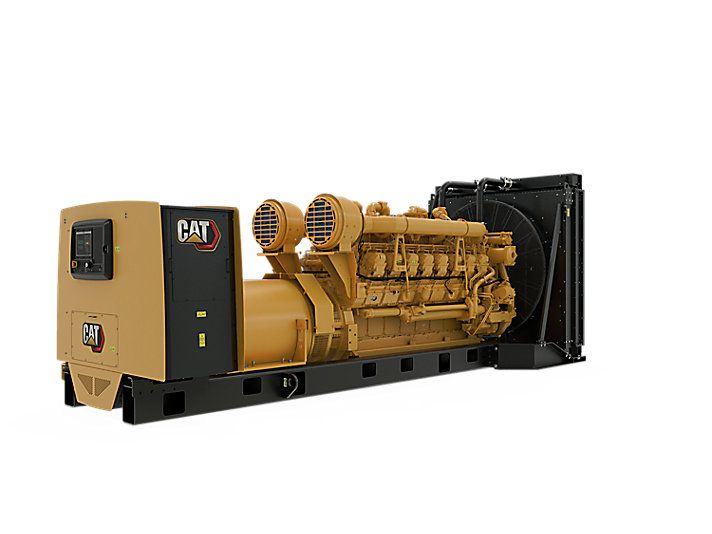

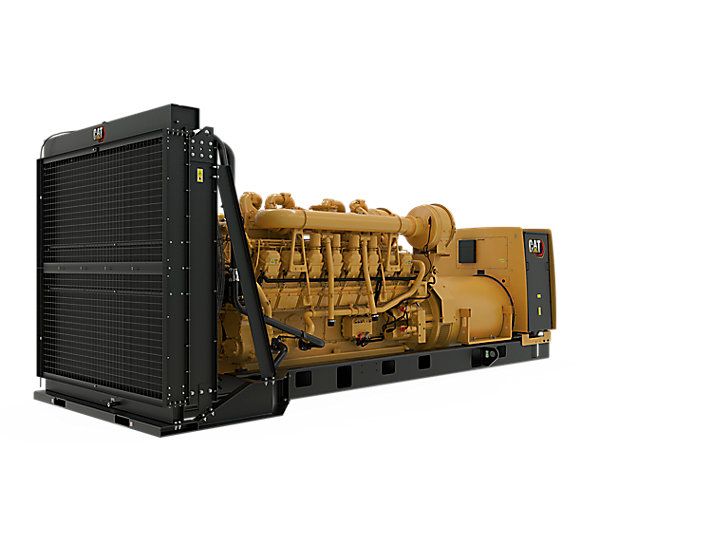

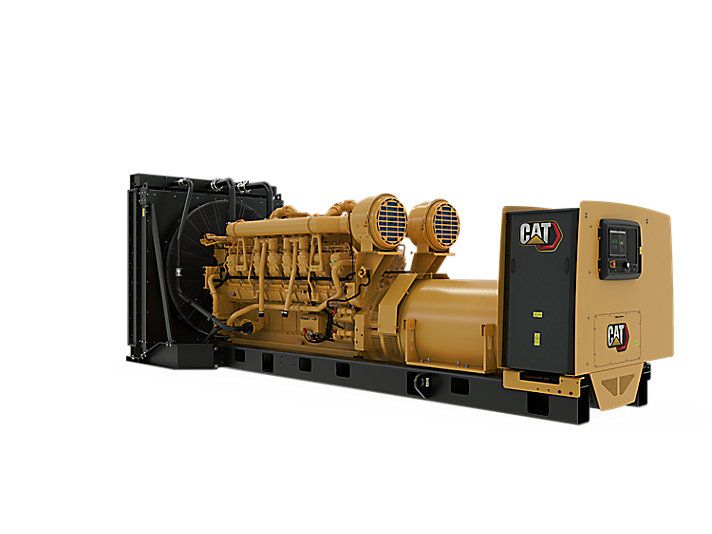

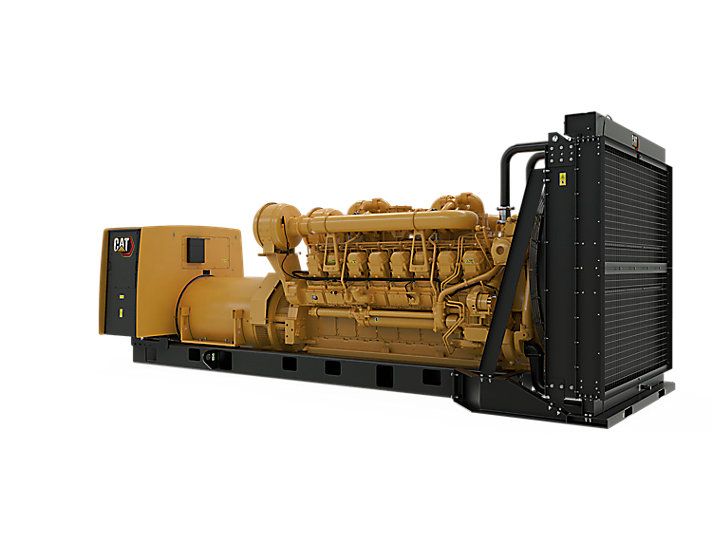

3516b (50 hz) évolutif groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 1750 à 2250 kva

Capables de produire une puissance fiable de 1 750 kVA à 2 250 kVA à 50 Hz, nos groupes électrogènes diesel 3516B sont conçus pour s'adapter à vos applications critiques, continues, de secours et principales. Nous avons conçu chacun d'entre eux conformément aux critères de réponse transitoire de la norme ISO 8528-5 et afin qu'ils acceptent une charge nominale de 100 % en une seule étape. Les groupes électrogènes se caractérisent par une faible consommation de carburant et de faibles émissions.
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 1 750 kVA
Caractéristique nominale maximale 2 250 kVA
Stratégie antipollution/d'économie de carburant Faible consommation de carburant/faibles émissions Tension 380 à 11 000 V
Fréquence 50 Hz
Vitesse 1500 tr/min
Durée de conduction Applications critiques, continues, de secours et principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur 3516B TA, V-16, diesel refroidi par eau à quatre temps
Alésage 170 mm
Course 190 mm
Cylindrée 69 l
Taux de compression 14.0:1 Std Aspiration TA Circuit de carburant Système à injecteurs-pompes électroniques Type de régulateur Adem™3
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 5957 mm
Largeur maximale 2286 mm
Hauteur maximale 2494 mm
Poids à sec du groupe électrogène (maximal) 15630 kg
CIRCUIT D'ADMISSION D'AIR

• Filtre à air ; élément simple de type cartouche

PANNEAUX DE COMMANDE

• Commande auto / marche / arrêt
• Minuterie de refroidissement du moteur
• Face avant étanche
• Bouton-poussoir d'arrêt d'urgence
• Alarmes texte / descriptions d'incidents
• Fonctionnement 24 V CC
• Commandes :
• Alternateur monté dirigé vers l'arrière
• L'IVR inclut des fonctionnalités de statisme réactif, de détection de tension triphasée, de modes KVAR/PF, de suppression des RFI et d'excitation mini/maxi.
• Surveillance à diodes du limiteur et de l'excitateur
• Les ensembles de groupes électrogènes incluent le régulateur de tension Caterpillar Régulateur.
• EMCP 4.2B
• Réglage de la vitesse
• Acquittement d'alarme
• Démarrage par cycle moteur
• Fonction histogramme de charge
• Essai des témoins
• Indications numériques :
• Écrans personnalisables, mesure RMS CA exacte, triphasée, avec une précision de +/- 2 %
• tr/min
• Fonctionnalité PLC
• Heures de fonctionnement
• Pression d'huile (psi, kPa ou bar)
• Température du liquide de refroidissement
• Tensions CC
• Facteur de puissance (par phase et en moyenne)
• Volts (L-L et L-N)
• kW (par phase, en moyenne et pour cent)
• Ampérage (par phase et en moyenne)
• Fréquence (Hz)
• kVA (par phase, en moyenne et pour cent)
• kVAr (par phase, en moyenne et pour cent
• Faible pression d'huile ; température du liquide de refroidissement élevée
• kVAr/h (total)
• Température du liquide de refroidissement élevée
• Avertissement/arrêt avec témoin LED commun d'arrêt pour les éléments suivants :
• KW/h (total)
• Surrégime
• Température du liquide de refroidissement basse
• Échec de démarrage (saturation au démarrage)
• Arrêt d'urgence
• Sous-tension/surtension (27/59)
• Séquence de phase de l'alternateur
• Niveau du liquide de refroidissement bas
• Relais de protection programmables :
• 6 entrées numériques programmables par le client
• Sur-fréquence/sous-fréquence (81 sur-f./sous-f.)
• Puissance réactive déwattée (kVAr) (32RV)
• Liaison de données en série du coffret de surveillance de série
• Puissance déwattée (kW) (32)
• Le nombre d'E/S varie selon les options sélectionnées :
• Surintensité (50 / 51)
• Cat Connect
• 4 sorties de relais programmables (formulaire A)
• Communications :
• Liaison de données client (Modbus RTU)
• 1 sortie numérique programmable
• 1 sortie de relais programmable (formulaire C)
• Liaison de données du module auxiliaire
• 3 entrées analogiques

CIRCUIT DE REFROIDISSEMENT

• PGS standard conforme fourni
• ATAAC (Air-to-Air Aftercooler, refroidisseur d'admission air-air) - Ensemble radiateurs 3516E expédié monté

CIRCUIT D'ÉCHAPPEMENT

• Collecteur d'échappement sec
• Sortie(s) à bride

CIRCUIT DE CARBURANT

• Refroidisseur de carburant non inclus dans les ensembles sans radiateur
• Filtres à carburant secondaires
• Pompe d'amorçage de carburant
• Canalisations de carburant souples, fournies séparément

NORMAL

• Entretien par le côté droit
• Rotation standard SA
• Volant et carter de volant - SAE n° 00
• Caterpillar Yellow avec glissières et radiateur noir brillant

ALTERNATEUR ET ÉQUIPEMENTS

• Connexions des barres omnibus, boîtier de sortie côté droit, entrée de câble inférieure
• Haute tension :
• Isolation de classe H NEMA, élévation de température de classe H à une température ambiante de 40 °C (125 °C en application principale et 150 °C en application de secours)
• À enroulement
• Excitation interne
• Isolation de classe H NEMA, élévation de température de classe H à une température ambiante de 40 °C (125 °C en application principale et 150 °C en application de secours)
• Pôle saillant, triphasé, sans balai
• Moyenne tension :
• Disposition d'orifices conforme à la norme NEMA
• Aimant permanent
• Aimant permanent
• Détecteurs de température d'enroulement
• Isolation de classe H, élévation de température de classe F à une température ambiante de 40 °C (105 °C en application principale et 130 °C en application de secours)
• Détecteurs de température d'enroulement
• Basse tension :
• À enroulement
• 6 câbles
• Bobinage irrégulier
• Résistance de chauffage anti-condensation
• Détecteurs de température d'enroulement
• Connexions de barre omnibus, point mort haut monté, entrée de câble supérieure
• Disposition d'orifices conforme à la norme NEMA

SYSTÈME DE RÉGULATION

• ADEM A3

DOCUMENTATION

• Impériales

CIRCUIT DE LUBRIFICATION

• Refroidissement d'huile de lubrification intégré
• Huile de graissage
• Filtre à huile, goulotte de remplissage et jauge baïonnette
• Pompe de graissage à engrenage
• Canalisations et vanne de vidange d'huile
• Évacuation des fumées

MONTAGE

• Glissières : montage moteur / alternateur / radiateur
• Silentblocs antivibrations en caoutchouc (livrés démontés)
• Silentblocs antivibrations (livrés démontés)

SYSTÈME DE DÉMARRAGE

• Démarreur électrique 24 V
• Alternateur de charge de 45 A
• Coupe-batterie
• Batterie et rehausse de batterie avec câbles

SYSTÈME DE COMMANDE

• EMCP 4.3, EMCP 4.4
• Contrôleur : [ ] EMCP 4.2 [ ] EMCP 4.3 [ ] EMCP 4.4
• Module de surveillance local : [ ] NFPA 110 [ ] Personnalisé

CIRCUIT D'ADMISSION D'AIR

• Filtre à air à deux éléments
• Filtre à élément simple

OPTIONS DE MOTEUR

• Filtre à air : [ ] Filtres à air à élément simple [ ] Filtres à air à deux éléments [ ] Filtres à air à usage intensif
• Chargeur de batterie : [ ] 10 A [ ] 20 A [ ] 35 A
• Aides au démarrage : [ ] Réchauffeur d'eau des chemises 220 V 50 Hz
• Silencieux : [ ] Classe industrielle
• Démarreurs : [ ] Standard [ ] À usage intensif
• Batteries : [ ] Standard (1 400 CCA) [ ] À usage intensif (2 800 CCA)

CIRCUIT DE REFROIDISSEMENT

• Radiateurs à température ambiante standards
• Liquide de refroidissement
• Radiateurs montés en option
• Radiateurs ATAAC montés en option
• Jauges de niveau d'eau à contacteur
• Radiateurs ATAAC standards à température ambiante

SYSTÈME DE CARTER

• Système de ventilation
• Aucun clapet de décharge d'explosion
• Clapets de décharge d'explosion

CIRCUIT D'ÉCHAPPEMENT

• Adaptateurs en Y
• Brides
• Kits MOD d'émissions propres conformes aux normes Tier 4
• Pièces pour émissions propres
• Bride et détendeurs d'échappement
• Raccords souples
• Déport d'échappement
• Silencieux
• Armoire de dosage conforme aux normes Tier 4
• Module d'émissions propres conformes aux normes Tier 4
• Coudes

ALTERNATEURS

• Élévation de la température ambiante (au-delà de 40 °C) : [ ] 150 °C [ ] 125 °C [ ] 105 °C [ ] 80 °C

BORNE D'ALIMENTATION

• Borne d'alimentation : [ ] Barre omnibus [ ] Disjoncteur
• Unité de déclenchement du disjoncteur : [ ] LSI [ ] LSIG [ ] LSIG-P
• Puissance nominale du disjoncteur : [ ] 2 000 A [ ] 2 500 A [ ] 3 200 A [ ] 4 000 A

CIRCUIT DE CARBURANT

• Pompes d'amorçage de carburant (Tier 4) : manuelles ou électriques
• Filtre à carburant primaire

CONTRAT D'ENTRETIEN PROLONGÉ (ESC, EXTENDED SERVICE CONTRACT)

• Contrat d'entretien prolongé (ESC, Extended Service Contract) : [ ] 2 ans [ ] 3 ans [ ] 5 ans

NORMAL

• Peinture spéciale (couleurs autres que Jaune Caterpillar ou peintures hautes performances)
• Emblème US AID

ALTERNATEURS ET ÉQUIPEMENTS

• Conversion de l'alternateur
• Résistances de chauffage
• Filtre à air d'alternateur
• Basse/Moyenne tension : 380/400/415 volts, triphasé, 1 500 tr/min. RW, IE, Nbre de câbles = 6, inclinaison = 0,6667 : Châssis 1600
• Transformateurs de courant différentiels (DCT)
• Transformateurs de courant différentiels (DCT) de catégories 8,7 kV et 15 kV
• Thermostat pour résistance de chauffage
• Basse/Moyenne tension : 380/400/415 volts, triphasé, 1 500 tr/min. RW, PM, Nbre de câbles = 6, inclinaison = 0,6667 : Châssis 1600 et 1800

INSTRUMENTS

• Pyromètre et thermocouples

CIRCUIT DE LUBRIFICATION

• Régulateur de niveau d'huile
• Pompes de prélubrification
• Huile de lubrification dans le carter d'huile standard

MONTAGE

• Isolateurs de type rondelle à faible rendement
• Isolateurs de vibrations IBC
• Isolateurs de vibrations de type ressort

CONNEXIONS D'ALIMENTATION

• Connexions de masse neutres
• Barre omnibus du montant central
• Connexions d'alimentation côté droit
• Connexions d'alimentation côté gauche
• Châssis 2700, quatre câbles, quatre bornes
• Câbles de masse entre alternateur et boîte à bornes
• Disjoncteurs basse tension
• Connexions d'alimentation arrière

TESTS / RAPPORTS SPÉCIAUX

• Rapports d'analyse de vibrations de torsion
• Test de consommation de carburant du groupe électrogène
• Rapport d'essai PGS à un facteur de puissance de 1,0
• Test de consommation de carburant
• Test de charge moteur standard
• Certification IBC
• Certification OSHPD
• Certification de l'Association canadienne de normalisation
• Rapport d'essai PGS à un facteur de puissance de 0,8
• Rapport de test d'alternateur

DÉMARRAGE ET CHARGE

• Chargeurs de batterie 10, 20, 35 et 50 A
• Démarreurs pneumatiques
• Régulateur de pression d'air
• Démarreurs électriques
• Couvercle du démarreur
• Réchauffeurs d'eau des chemises
• Dispositif vireur pour moteur
• Groupe de batteries 24 V - sèches

EXTENSION DE GARANTIE

• Garanties Platine, Or ou Argent
