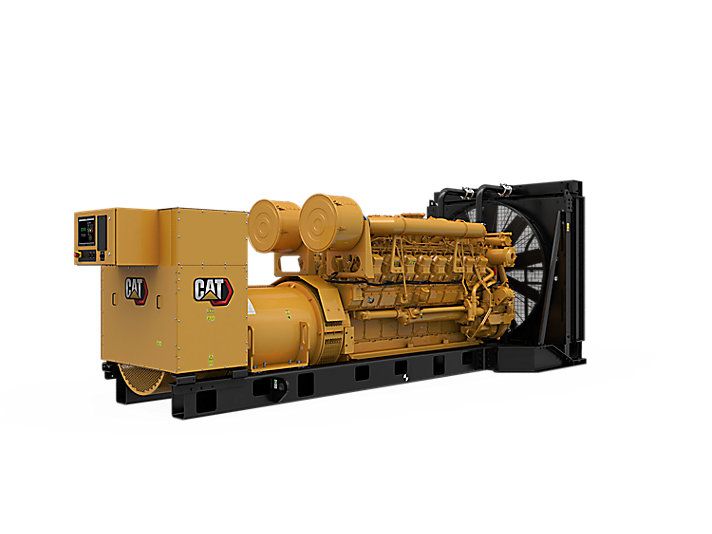

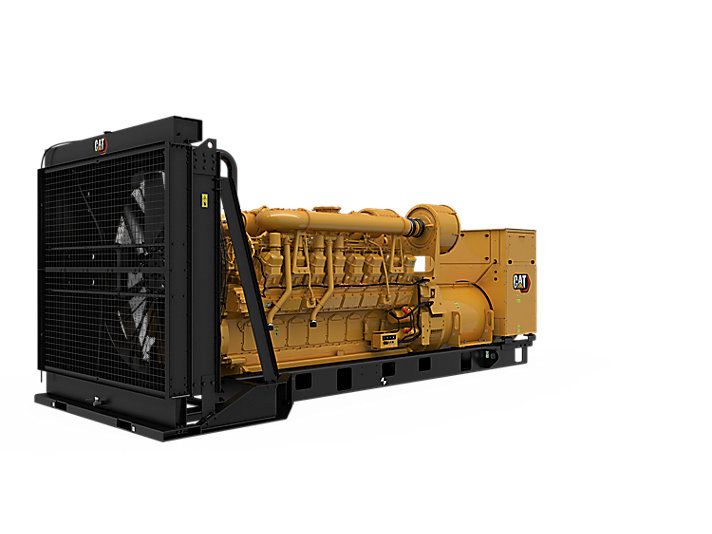

3516 (50 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 1600 à 2000 kva

Capables de produire une puissance fiable de 1 600 kVA à 2 000 kVA à 50 Hz, nos groupes électrogènes diesel 3516 sont conçus pour s'adapter à vos applications critiques, continues, de secours et principales. Nous avons conçu chacun d'entre eux conformément aux critères de réponse transitoire de la norme ISO 8528-5 et afin qu'ils acceptent une charge nominale de 100 % en une seule étape. Les groupes électrogènes se caractérisent par une faible consommation de carburant.
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 1 600 kVA
Caractéristique nominale maximale 2000 kVA
Stratégie antipollution/d'économie de carburant Faible consommation de carburant Tension 380 à 11 000 V
Fréquence 50 Hz
Vitesse 1500 tr/min
Durée de conduction Applications critiques, continues, de secours et principales SPÉCIFICATIONS DU MOTEUR
Modèle de moteur 3516 TA, V-16, diesel refroidi par eau à quatre temps
Alésage 170 mm
Course 190 mm
Cylindrée 69 l
Taux de compression 13.0:1 Aspiration TA Circuit de carburant Injecteurs-pompes mécaniques
Type de régulateur Woodward
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 5919 mm
Largeur maximale 2286 mm
Hauteur maximale 2367 mm
Poids à sec du groupe électrogène (maximal) 16375 kg
CIRCUIT D'ADMISSION D'AIR

• Filtre à air ; élément simple de type cartouche

ADMISSION D'AIR

• Filtre à air

REFROIDISSEMENT

• Ensemble radiateur

CHEMINÉE D'ÉCHAPPEMENT

• Sortie de bride d'échappement

CARBURANT

• Filtre à carburant secondaire
• Pompe d'amorçage de carburant
• Filtre à carburant primaire avec séparateur d'eau intégré

ALTERNATEUR

• Adapté aux performances et aux caractéristiques de puissance des moteurs Cat
• Protection IP23

BORNE D'ALIMENTATION

• Barre omnibus

PANNEAU DE CONTRÔLE

• Contrôleur de groupe électrogène EMCP 4

PANNEAUX DE COMMANDE

• Sur-tension/sous-tension (27/59)
• Liaison de données en série du coffret de surveillance de série
• Communications :
• Surintensité (50/51)
• Sur-fréquence/sous-fréquence (81 sur-f./sous-f.
• Alarmes texte / descriptions d'incidents
• Les ensembles de groupes électrogènes incluent le régulateur de tension Caterpillar Régulateur.
• Relais de protection programmables :
• 4 sorties de relais programmables (formulaire A)
• Puissance déwattée (kW) (32)
• Arrêt d'urgence
• Ampérage (par phase et en moyenne)
• Pression d'huile (psi, kPa ou bar)
• Heures de fonctionnement
• Fonctionnement 24 V CC
• Faible pression d'huile
• 6 entrées numériques programmables par le client
• 1 sortie numérique programmable
• 1 sortie de relais programmable (formulaire C)
• Volts (L-L et L-N)
• Le nombre d'E/S varie selon les options sélectionnées :
• Régime - Tensions CC
• Niveau du liquide de refroidissement bas
• kVAr/h (total)
• Commandes : Réglage de la vitesse - Commande auto/marche/arrêt - Minuterie de refroidissement du moteur - Démarrage par cycle moteur - Acquittement d'alarme - Essai des témoins - Fonction histogramme de charge - Fonctionnalité PLC - Écrans personnalisables - Mesure RMS CA exacte, triphasée, avec une précision de +/- 2 %
• KW/h (total)
• Échec de démarrage (saturation au démarrage)
• Face avant étanche
• Facteur de puissance (par phase et en moyenne)
• Liaison de données du module auxiliaire
• Alternateur monté dirigé vers l'arrière
• Température du liquide de refroidissement élevée
• Surrégime
• 3 entrées analogiques
• Fréquence (Hz)
• Avertissement/arrêt avec témoin LED commun d'arrêt pour les éléments suivants :
• Température du liquide de refroidissement
• L'IVR inclut une fonctionnalité de statisme réactif, une détection de tension triphasée, les modes KVAR/PF, la suppression des RFI, l'excitation mini/maxi. Surveillance à diodes du limiteur et de l'excitateur
• Liaison de données client (Modbus RTU)
• kVA (par phase, en moyenne et pour cent)
• Cat Connect
• Séquence de phase de l'alternateur
• Puissance réactive déwattée (kVAr) (32RV
• Tensions CC
• kW (par phase, en moyenne et pour cent)
• kVAr (par phase, en moyenne et pour cent)
• Bouton-poussoir d'arrêt d'urgence
• Indications numériques :
• Température du liquide de refroidissement basse
• EMCP 4.2

CIRCUIT DE REFROIDISSEMENT

• ATAAC (Air-to-Air Aftercooler, refroidisseur d'admission air-air) - Ensemble radiateurs 3516E expédié monté
• PGS standard conforme fourni

CIRCUIT D'ÉCHAPPEMENT

• Sortie(s) à bride
• Collecteur d'échappement sec

CIRCUIT DE CARBURANT

• Canalisations de carburant souples, fournies séparément
• Pompe d'amorçage de carburant
• Refroidisseur de carburant non inclus dans les ensembles sans radiateur
• Filtres à carburant secondaires

NORMAL

• Rotation standard SAE
• Volant et carter de volant - SAE n° 00
• Entretien par le côté droit
• Caterpillar Yellow avec glissières et radiateur noir brillant

ALTERNATEUR ET ÉQUIPEMENTS

• Moyenne tension :
• À enroulement
• Détecteurs de température d'enroulement
• Haute tension :
• Pôle saillant, triphasé, sans balai
• Aimant permanent
• Aimant permanent
• Disposition d'orifices conforme à la norme NEMA
• Excitation interne
• 6 câbles
• Isolation de classe H, élévation de température de classe F à une température ambiante de 40 °C (105 °C en application principale et 130 °C en application de secours)
• Basse tension :
• Détecteurs de température d'enroulement
• Disposition d'orifices conforme à la norme NEMA
• À enroulement
• Détecteurs de température d'enroulement
• Bobinage irrégulier
• Connexions de barre omnibus, point mort haut monté, entrée de câble supérieure
• Isolation de classe H NEMA, élévation de température de classe H à une température ambiante de 40 °C (125 °C en application principale et 150 °C en application de secours)
• Résistance de chauffage anti-condensation
• Isolation de classe H NEMA, élévation de température de classe H à une température ambiante de 40 °C (125 °C en application principale et 150 °C en application de secours)

SYSTÈME DE RÉGULATION

• ADEM A3

DOCUMENTATION

• Impériales

CIRCUIT DE LUBRIFICATION

• Pompe de graissage à engrenage
• Évacuation des fumées
• Canalisations et vanne de vidange d'huile
• Huile de graissage
• Filtre à huile, goulotte de remplissage et jauge baïonnette
• Refroidissement d'huile de lubrification intégré

MONTAGE

• Silentblocs antivibrations (livrés démontés)
• Silentblocs antivibrations en caoutchouc (livrés démontés)
• Glissières : montage moteur / alternateur / radiateur

SYSTÈME DE DÉMARRAGE

• Coupe-batterie
• Batterie et rehausse de batterie avec câbles
• Alternateur de charge de 45 A
• Démarreur électrique 24 V

CIRCUIT D'ADMISSION D'AIR

• Filtre à air à deux éléments
• Filtre à élément simple

CHEMINÉE D'ÉCHAPPEMENT

• Silencieux d'échappement

CIRCUIT DE REFROIDISSEMENT

• Radiateurs montés en option
• Liquide de refroidissement
• Radiateurs ATAAC standards à température ambiante
• Radiateurs ATAAC montés en option
• Radiateurs à température ambiante standards
• Jauges de niveau d'eau à contacteur

ALTERNATEUR

• Excitation interne (IE)
• Réchauffeur anti-condensation
• Alternateurs surdimensionnés et de capacité supérieure
• Excitation par aimant permanent (PMG)

SYSTÈME DE CARTER

• Aucun clapet de décharge d'explosion
• Système de ventilation
• Clapets de décharge d'explosion

BORNE D'ALIMENTATION

• Disjoncteurs, conformité UL
• Disjoncteurs, conformité IEC

PANNEAUX DE COMMANDE

• Logiciel de surveillance à distance
• Surveillance et protection de la température de l'alternateur
• Module de répartition des charges
• Module d'E/S numérique
• EMCP 4.2

CIRCUIT D'ÉCHAPPEMENT

• Déport d'échappement
• Armoire de dosage conforme aux normes Tier 4
• Raccords souples
• Silencieux
• Module d'émissions propres conformes aux normes Tier 4
• Coudes
• Bride et détendeurs d'échappement
• Kits MOD d'émissions propres conformes aux normes Tier 4
• Brides
• Pièces pour émissions propres
• Adaptateurs en Y

CIRCUIT DE CARBURANT

• Pompes d'amorçage de carburant (Tier 4) : manuelles ou électriques
• Filtre à carburant primaire

DÉMARRAGE/CHARGEMENT

• Réchauffeur d'eau des chemises
• Batteries surdimensionnées
• Chargeurs de batterie
• Démarreur pneumatique avec commande et silencieux
• Système de démarrage extra-robuste
• Alternateur de charge

NORMAL

• Peinture spéciale (couleurs autres que Jaune Caterpillar ou peintures hautes performances)
• Emblème US AID

ALTERNATEURS ET ÉQUIPEMENTS

• Thermostat pour résistance de chauffage
• Filtre à air d'alternateur
• Transformateurs de courant différentiels (DCT)
• Transformateurs de courant différentiels (DCT) de catégories 8,7 kV et 15 kV
• Conversion de l'alternateur
• Basse/Moyenne tension : 380/400/415 volts, triphasé, 1 500 tr/min. RW, IE, Nbre de câbles = 6, inclinaison = 0,6667 : Châssis 1600
• Basse/Moyenne tension : 380/400/415 volts, triphasé, 1 500 tr/min. RW, PM, Nbre de câbles = 6, inclinaison = 0,6667 : Châssis 1600 et 1800
• Résistances de chauffage

INSTRUMENTS

• Pyromètre et thermocouples

CIRCUIT DE LUBRIFICATION

• Régulateur de niveau d'huile
• Pompes de prélubrification
• Huile de lubrification dans le carter d'huile standard

MONTAGE

• Isolateurs de vibrations de type ressort
• Isolateurs IBC
• Silentblocs antivibrations en caoutchouc
• Isolateurs de vibrations de type ressort
• Isolateurs de type rondelle à faible rendement
• Isolateurs de vibrations IBC

CONNEXIONS D'ALIMENTATION

• Connexions de masse neutres
• Barre omnibus du montant central
• Connexions d'alimentation côté droit
• Connexions d'alimentation arrière
• Châssis 2700, quatre câbles, quatre bornes
• Connexions d'alimentation côté gauche
• Câbles de masse entre alternateur et boîte à bornes
• Disjoncteurs basse tension

TESTS / RAPPORTS SPÉCIAUX

• Certification IBC
• Test de charge moteur standard
• Rapport d'essai PGS à un facteur de puissance de 1,0
• Rapport de test d'alternateur
• Test de consommation de carburant
• Certification de l'Association canadienne de normalisation
• Rapport d'essai PGS à un facteur de puissance de 0,8
• Certification OSHPD
• Rapports d'analyse de vibrations de torsion
• Test de consommation de carburant du groupe électrogène

DÉMARRAGE ET CHARGE

• Démarreurs électriques
• Régulateur de pression d'air
• Groupe de batteries 24 V - sèches
• Dispositif vireur pour moteur
• Couvercle du démarreur
• Démarreurs pneumatiques
• Réchauffeurs d'eau des chemises
• Chargeurs de batterie 10, 20, 35 et 50 A

EXTENSION DE GARANTIE

• Garanties Platine, Or ou Argent
