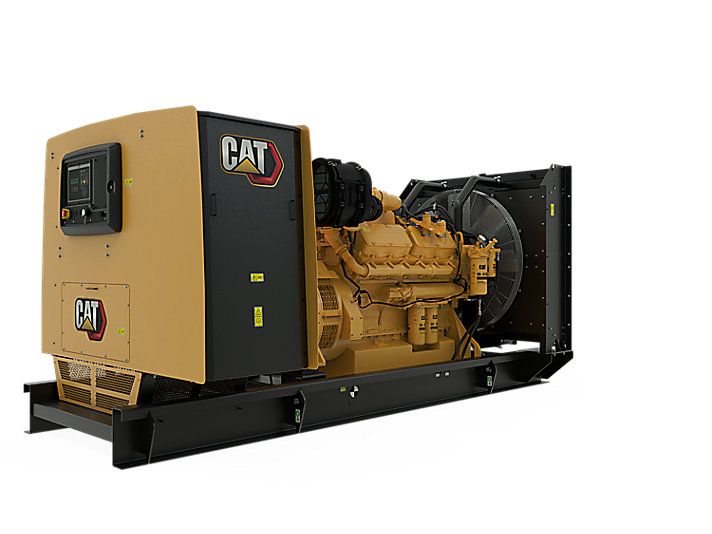

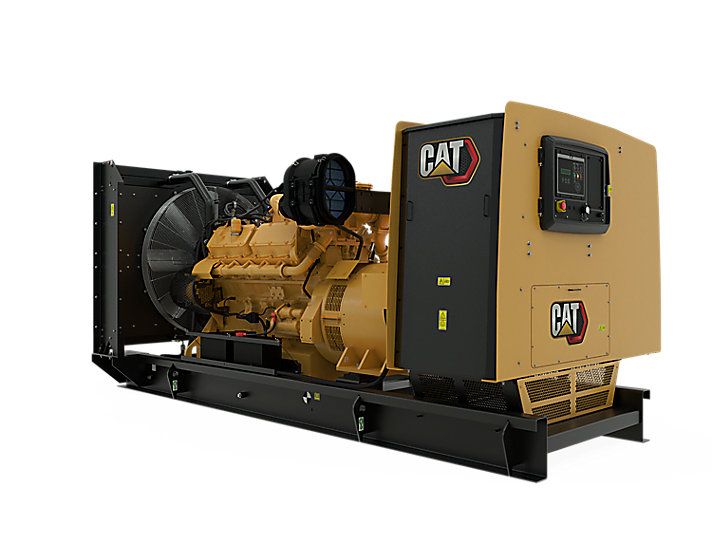

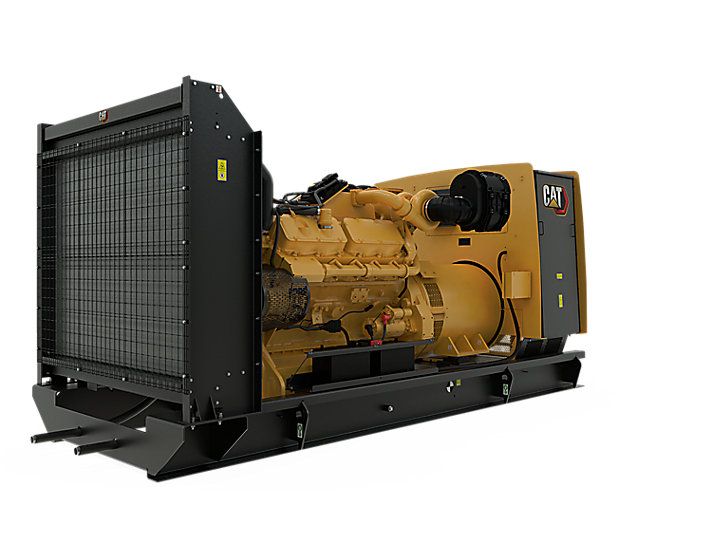

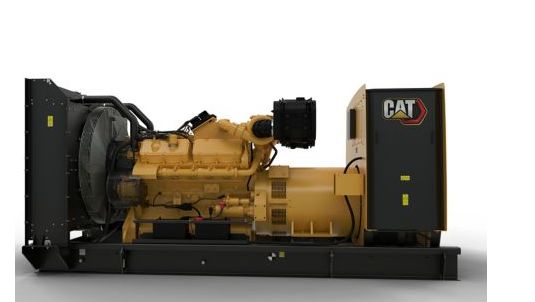

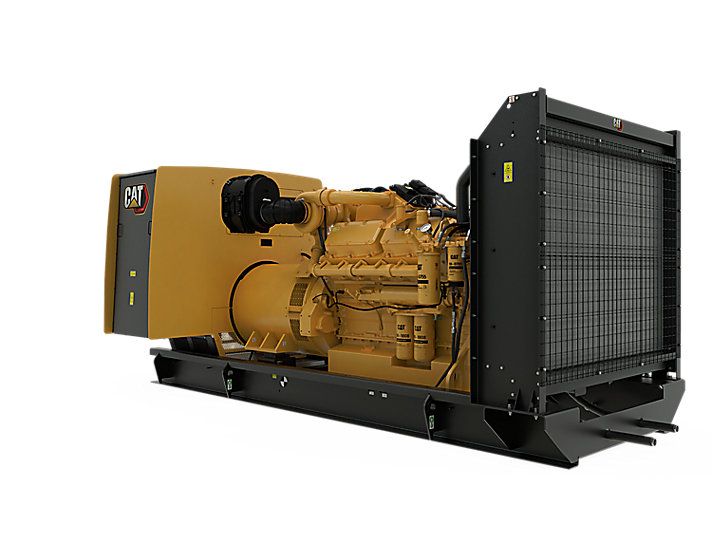

3412c (60 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 591 à 800 kw

Caterpillar contribue fortement à l'évolution du secteur de la production d'électricité grâce à des solutions d'alimentation conçues pour fournir une flexibilité, une évolutivité, une fiabilité et une rentabilité inégalées.
ACCEPTE 100% LA MISE SOUS CHARGE EN UNE SEULE ÉTAPE Peut gérer des charges importantes sans compromettre les opérations
NÉCESSITE LE DERNIER CONTRÔLEUR ADEM 5 Permet un contrôle précis sur toute la plage de charges
COMMANDES ÉVOLUTIVES. PERMET UNE ADAPTATION FACILE DES MODULES DE COMMANDE ECMP 4.3/4.4
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 635 ekW
Caractéristique nominale maximale 800 ekW
Stratégie antipollution/d'économie de carburant Faible consommation de carburant
Tension 220 à 480 V
Fréquence 60 Hz
Vitesse 1800 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur 34512C TA, V-12, diesel refroidi par eau à quatre temps Alésage 137.2 mm
Course 152.4 mm
Cylindrée 27.02 l
Taux de compression 13:00:01 Aspiration TA Circuit de carburant Pompe et conduites
Type de régulateur ADEM™ A5
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 4125 mm
Largeur maximale 1989 mm
Hauteur maximale 1906 mm
Poids à sec : groupe électrogène (minimal) 12700 kg
Poids à sec du groupe électrogène (maximal) 6021 kg
CIRCUIT D'ADMISSION D'AIR

• Filtre à air, élément simple de type cartouche
• Filtre à air de type cartouche à élément simple

PANNEAU DE CONTRÔLE

• Température du liquide de refroidissement élevée
• Liaison de données client (Modbus RTU)
• Température du liquide de refroidissement basse
• Niveau du liquide de refroidissement bas
• Communications :
• Commande marche / auto / arrêt
• Démarrage par cycle moteur
• Module de surveillance de la température de l'alternateur
• Facteur de puissance (par phase et en moyenne)
• Coffret de surveillance CAN à distance
• Liaison de données en série du coffret de surveillance de série
• Tensions CC
• Fréquence (Hz)
• Heures de fonctionnement.
• Bouton-poussoir d'arrêt d'urgence
• Module d'E/S numérique
• Coffret de surveillance locale
• Faible pression d'huile
• Pression d'huile (psi, kPa ou bar).
• Arrêt d'urgence
• Arrêts d'avertissement :
• Volts (L-L et L-N)
• Coffret de surveillance de série à distance
• Réglage de la vitesse
• Ampérage (par phase et en moyenne)
• EMCP 4.2B
• Surrégime
• température du liquide de refroidissement
• Indicateur numérique pour :
• tr/min
• Liaison de données du module auxiliaire
• Échec de démarrage (saturation au démarrage)
• Commandes :
• Compatible avec les modules suivants en option :

PANNEAU DE COMMANDE

• Réglage de la tension

CIRCUIT DE REFROIDISSEMENT

• Liquide de refroidissement longue durée Caterpillar
• Radiateur avec protection (taille pour 50 °C)
• Protections du ventilateur et de la courroie
• Canalisation de vidange du liquide de refroidissement avec vanne

CIRCUIT D'ÉCHAPPEMENT

• Flexible d'échappement en acier inoxydable avec bride de sortie de style ANSI

CIRCUIT DE CARBURANT

• Filtres à carburant primaire et secondaire
• Pompe d'amorçage de carburant
• Séparateur d'eau

ALTERNATEUR ET ÉQUIPEMENTS

• Détection triphasée
• SR4B à auto-excitation
• Hausse de température classe F
• Régulateur de tension VR6B
• Borne de barre omnibus
• 12 câbles
• Isolation classe H
• 2:1 V/Hz
• Statisme réactif

SYSTÈME DE RÉGULATION

• Régulateur électronique Cat

SYSTÈME DE LUBRIFICATION

• Canalisation de vidange d'huile avec vanne
• Huile de graissage
• Filtre à huile

MONTAGE

• Base, acier formé avec isolateurs de vibrations linéaires entre la base et l'ensemble moteur-alternateur

CIRCUIT DE DÉMARRAGE/CHARGE

• Batterie avec rack, câbles
• Alternateur de charge de 45 A
• Solénoïde d'arrêt de carburant
• Démarreur 24 V

NORMAL

• Peinture : jaune Caterpillar, sauf glissières et radiateurs en noir brillant

CIRCUIT D'ADMISSION D'AIR

• Filtre à air - à deux éléments
• Filtre à air - élément lourd
• Filtre à air - à élément simple

CERTIFICATS

• Certification UE

DISJONCTEURS

• Disjoncteurs 4 pôles avec déclencheur
• Disjoncteurs 3 pôles avec déclencheur
• Barrettes à bornes d'alimentation

PANNEAU DE CONTRÔLE

• EMCP 4.3, EMCP 4.4
• Ensemble de surveillance de température
• Porte de panneau anti-vandalisme
• Alternateur exécutant VFC
• Relais d'anomalie de fuite de terre
• Alarme courante / relais de coupure

CIRCUIT DE REFROIDISSEMENT

• Réchauffeur d'eau des chemises
• Bride de conduite de radiateur
• Dépose du radiateur

CIRCUIT D'ÉCHAPPEMENT

• Silencieux à atténuation de 10 dBA
• Protection du collecteur et du turbocompresseur
• Silencieux à atténuation de 35 dBA
• Kit de montage en coude
• Kit d'installation murale

CIRCUIT DE CARBURANT

• Pompe d'alimentation manuelle
• Circuit de transfert de carburant automatique

ALTERNATEUR ET ÉQUIPEMENTS

• Excitation interne (IE)
• Réchauffeur anti-condensation
• Excitation par aimant permanent (PMG)
• Alternateurs surdimensionnés et de capacité supérieure

SYSTÈME DE RÉGULATION

• Partage de charge électronique

SYSTÈME DE LUBRIFICATION

• Pompe de carter manuelle

MONTAGE

• Base du réservoir de carburant (1 200 l)

TESTS / RAPPORTS SPÉCIAUX

• Rapport d'essai PGS à un facteur de puissance de 1,0
• Rapport d'essai PGS à un facteur de puissance de 0,8
• Test avec témoin en usine

CIRCUIT DE DÉMARRAGE / CHARGE

• Batterie surdimensionnée
• Chargeurs de batterie
• Système d'aide au démarrage à usage intensif
• Coupe-batterie
• Dépose de la batterie

ENCEINTES

• Ensemble d'éclairage CC
• Enceinte de protection contre les intempéries (WP)
• Enceinte insonorisée (SA)
