Disque de rupture - type dif - donadon
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par H+VALVES
En savoir plus
Description

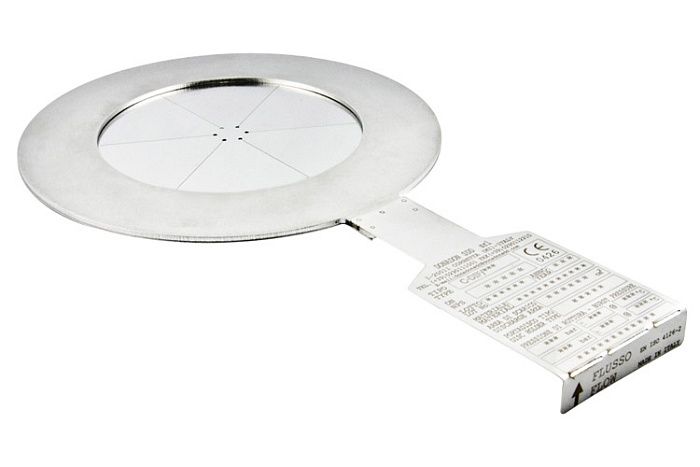

Le disque de rupture DonadonSDD type DIF est un disque composite, formé de quatre parties:
- une section métallique entaillée et perforée
- une membrane étanche (généralement en PTFE, mais disponible dans une large gamme de matériaux)
- un fond de protection
- une bague de calibrage
- Ce disque a été créé pour être inséré entre des brides.
Excellent pour l'utilisation avec gaz et liquides dans des conditions statiques, parfait pour les basses pressions.
Les disques de rupture DonadonSDD composites peuvent également être réalisés pour la protection simultanée de la pression et dépression.
- Modèle : DIF
- Matériaux disque : Inox 316 / Alloy 201 / Alloy 400 / Alloy 600 / Alloy C625 / Alloy C276 / Titane
- Membrane d'étanchéité : PTFE / PFA / Acier inoxydable / Aluminium
- Différents diamètres proposés : DN 1/2”(15) – DN 40”(1000)
- Plage tarage : 0.5barg (7.25psig) -> 5barg (72.5psig)
- Tolérance : /-5% -> /-20%
- TS: -40°C / 265°C (plage étendue en option)
- Support pour le vide / contre-pression : Disponible en option
- Fragmentant : Non -> montage amont soupape de sécurité possible
- Montage : Directement entre brides client
- Détecteur de rupture : Disponible en option
- Certificat DESP : Disponible en option
- Certificat ATEX : Disponible en option
- Protection : Surpression et/ou dépression
- Conditions exploitation : Statique
- Phase de fluide compatible : Liquide / Gaz
Différents accessoires et finitions disponibles, n'hésitez pas à nous consulter.
